Plaats de invalzaag altijd met de achter-
rand van de bodemplaat (4) tegen een
vaste aanslag.
•
Houd de invalzaag met beide handen vast
en laat langzaam het zaagblad zakken.
ZAAGBLAD/DIAMANTBLAD VERVANGEN
Vóór het uitvoeren van onderhoudswerkzaam-
heden schakel de invalzaag uit en trek de
stekker uit het stopcontact.
1.
Druk op de vergrendelingschakelaar (1) en
duw de motor naar beneden.
2.
Druk op de spindelvergrendeling (12) en
houd de motor naar beneden gedrukt.
3.
Gebruik een 5 mm inbussleutel (17) om de
schroef (16) op het zaagblad iets rechtsom
of linksom te draaien totdat de spindel op
zijn plaats vastklikt.
4.
Gebruik de inbussleutel om de schroef
linksom los te draaien. Verwijder de flens
en het zaagblad.
5.
Reinig de flens en vervang het zaagblad.
Opmerking: De pijlen voor de draairich-
ting van het zaagblad en zaag moet wor-
den uitgelijnd!
6.
Houd de spindelvergrendeling (12) inge-
drukt en draai de schroef vast.

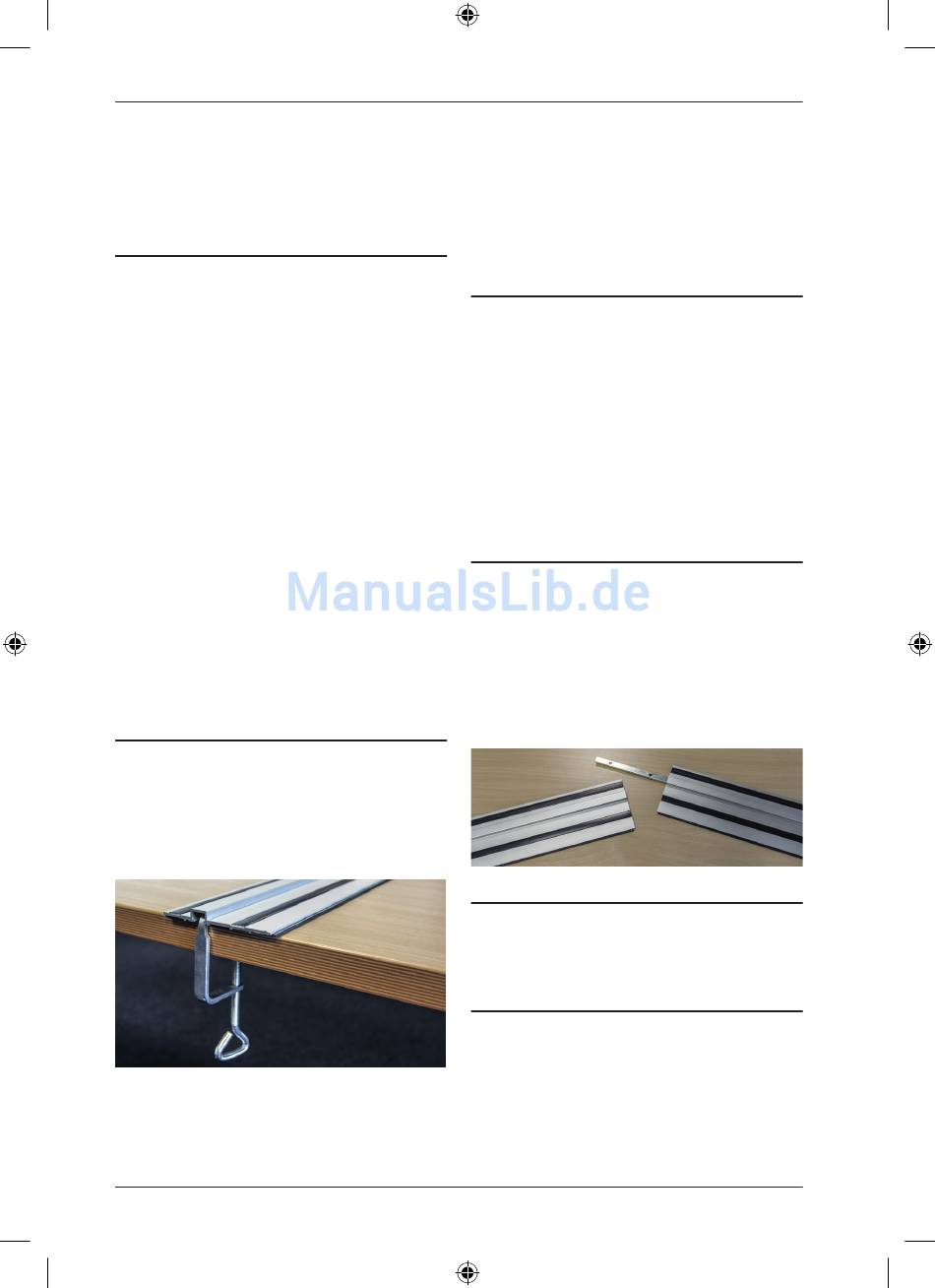

GELEIDERAIL(S) EN KLEMMEN
De geleiderails maken precieze en zuiver
rechte zaagsneden mogelijk. De rails bescher-
men ook het oppervlak van het werkstuk tegen
schade.
Bevestiging met de klemmen zorgt voor een
stevige grip en veilig werk.
1.
Plaats de geleiderail op het werkstuk en
zet de geleiderail met de klemmen vast.
Schuif de bovenkant van de klem in de
groef van de geleiderail en draai de klem
38
7062348_T-Raxx-Compact_Ma_#1507-10.indb 38
met de hendel vast.
Opmerking: Plaats de geleiderail met de
zwarte schuimstroken op het werkstuk.
2.
Plaats de invalzaag op de geleiderail. De
bodemplaat heeft een groef (10), die pre-
cies in de geleiderug (14) van de rail past.
FIJN-INSTELLEN VAN DE INVALZAAG-
SPELING OP DE GELEIDERAIL
De speling van de bodemplaat op de geleide-
rail kan met de fijnafstellingschroeven (5) tot
een minimum worden verminderd.
1.
Draai de fijnafstellingschroeven linksom.
2.
Draai beide fijnafstellingschroeven (5)
rechtsom om de speling tussen de
bodemplaat en geleiderail tot een mini-
mum te beperken, indien nodig.
3.
Draai de fijnafstellingschroeven rechtsom.
VERBINDINGSSTANGEN VOOR
GELEIDERAILS
1.
Om beide geleiderails te koppelen, schuif
de eerste verbindingsstang van de bodem
in de groef van de geleiderail.
2.
Schuif de andere verbindingsstang in de
tweede groef.
3.
Gebruik de 3 mm inbussleutel om de
tapschroeven tegen de aanslag vast te
zetten om de rails te koppelen.
BEPALEN VAN DE ZAAGLIJN
Bij gebruik van de zaag met de geleiderail, lijn de
zaagmarkering (13a + b) aan de voorzijde van de
bodemplaat altijd uit met de gewenste zaaglijn.
GELEIDERAIL-SPLINTERBESCHERMERS
De geleiderails worden met een splinterbe-
schermer (zwarte uitstekende rubberen lip)
geleverd. De splinterbeschermer moet vóór het
eerste gebruik op maat worden gesneden. De
splinterbeschermer zorgt voor een scheurvrije
zaagsnede, omdat de houtvezels aan de
bovenkant van het werkstuk zonder splinterbe-
