geeignet sein, und die Verbindung muss tro-
cken sein und oberhalb des Bodens liegen. Es
ist empfohlen, hierzu eine Kabeltrommel zu
verwenden, die die Steckdose mindestens 60
mm über dem Boden hält.
VOR DER ERSTEN BENUTZUNG
Nehmen Sie die Tauchsäge und das Zubehör
aus der Verpackung. Überprüfen Sie die Säge
auf Transportschäden und verwenden Sie
diese nicht, wenn sie beschädigt ist. Halten Sie
Verpackungsmaterialien von Kindern fern. Es
besteht Erstickungsgefahr!
INHALT DER VERPACKUNG
1× T-Raxx Compact
3× Führungsschiene 33 cm
2× Verbindungsstangen für Führungsschiene
2× Klemmzwingen für Führungsschiene
1× TCT Sägeblatt 40 Zähne
1× Diamant Sägeblatt
1× Inbusschlüssel
1× Bedienungsanleitung
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die Tauchsäge ist zum Sägen von Holz, hol-
zähnlichen Werkstoffen, gips- und zementge-
bundenen Faserstoffen sowie Kunststoffen
vorgesehen (TCT Sägeblatt), Fliesen, Granit
oder Beton (Diamant Sägeblatt).
Die Tauchsäge darf nur mit einer Führungs-
schiene benutzt werden, die hierfür vorgese-
hen ist. Der Einbau in eine andere oder selbst-
gefertigte Führungsschiene oder einen
Arbeitstisch kann zu schweren Unfällen führen.
EIN- UND AUSSCHALTEN DER
TAUCHSÄGE
1.
Zum Einschalten der Tauchsäge, drücken
Sie erst die Sicherheitsschalter (2b) und
danach den EIN/AUS-Schalter (2a).
2.
Zum Ausschalten der Tauchsäge, lassen
Sie den EIN/AUS-Schalter (2a + b) los.
3.
Durch Betätigen der Einschaltsperre (1)
wird die Eintauchvorrichtung entriegelt,
sodass der Motor nach unten bewegt
werden kann. Dabei taucht das Sägeblatt
aus der Schutzhaube heraus. Beim Anhe-
ben der Säge gleitet der Motor wieder in
die Ausgangsstellung zurück.
7062348_T-Raxx-Compact_Ma_#1507-10.indb 9
SCHNITTTIEFE EINSTELLEN
Die Schnitttiefe lässt sich von 0 – 28 mm
einstellen:
1.
Zur Einstellung der Schnitttiefe, lösen Sie
den Schnitttiefenanschlagsknopf (6) und
schieben Sie ihn bis zur gewünschten
Schnitttiefe anhand der Skala (7).
2.
Ziehen Sie den Schnitttiefenanschlags-
knopf (6) fest. Der Motor bzw. das Säge-
blatt kann nun bis zur eingestellten
Schnitttiefe nach unten gedrückt werden.
Für einen sauberen, sicheren Schnitt stel-
len Sie die Schnitttiefe so ein, dass nur
max. ein Sägeblattzahn unter dem Werk-
stück herausragt.
SCHNITTLINIE ERMITTELN
Auf der Grundplatte (4) der Tauchsäge ist ein
Schnittlinie (13 a + b) markiert.
Bei Verwendung der Säge ohne der Führungs-
schiene, richten Sie für Geradschnitte immer
die Schnittlinie (13a + b) an der Vorderseite und
der Hinterseite der Grundplatte auf ihrer
gezeichneten Schnittlinie aus.
VORBEREITUNG
•
Kontrollieren Sie vor jedem Einsatz die
Funktion aller Einbauvorrichtungen an der
Tauchsäge und verwenden Sie die Tauch-
säge nur, wenn diese ordnungsgemäß
funktioniert.
•

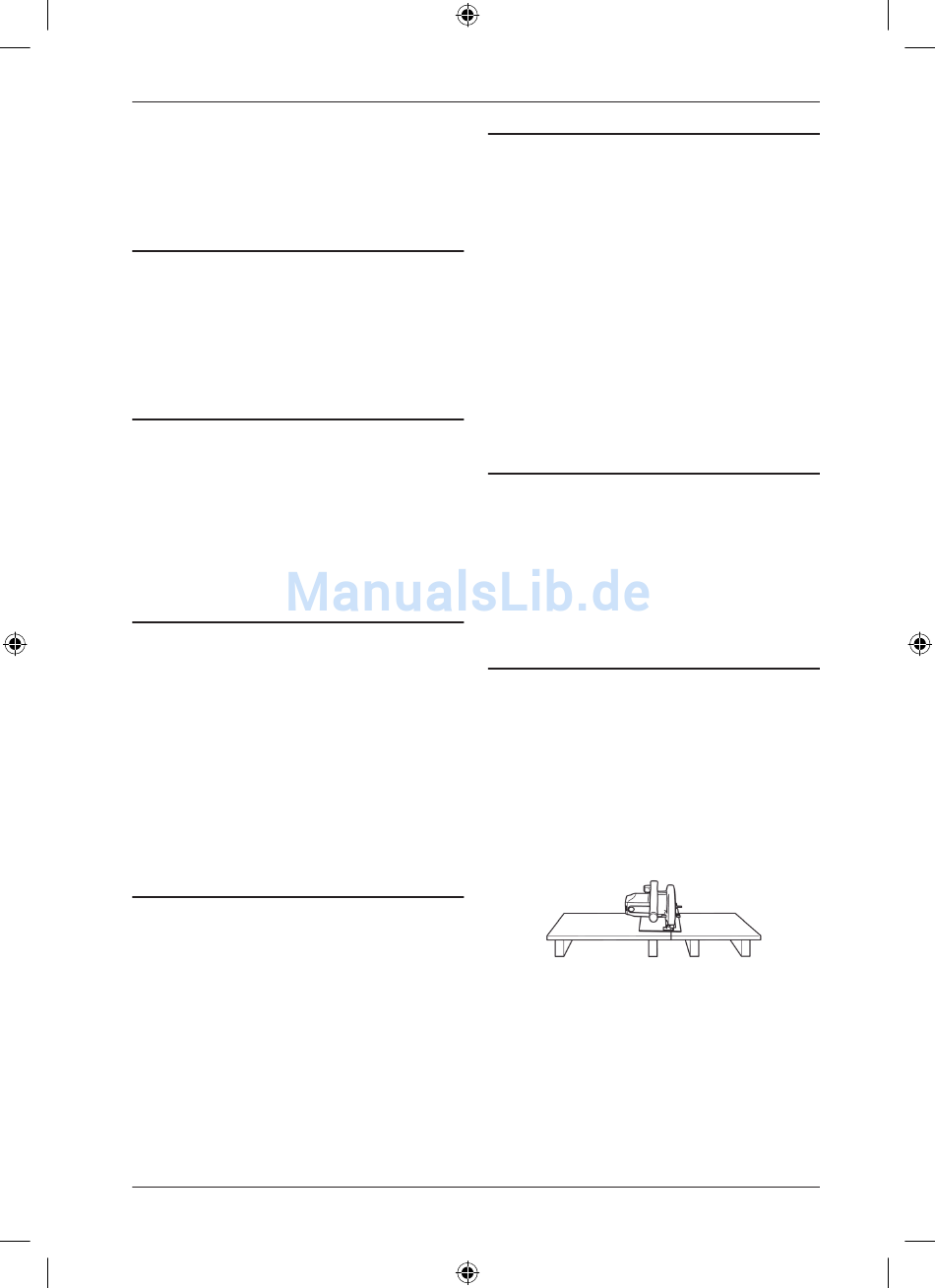

Befestigen Sie das Werkstück stets so,
dass es sich beim Bearbeiten nicht bewe-
gen oder verbiegen kann. Unterfüttern Sie
das Werkstück entsprechend.
.
Deutsch
9
