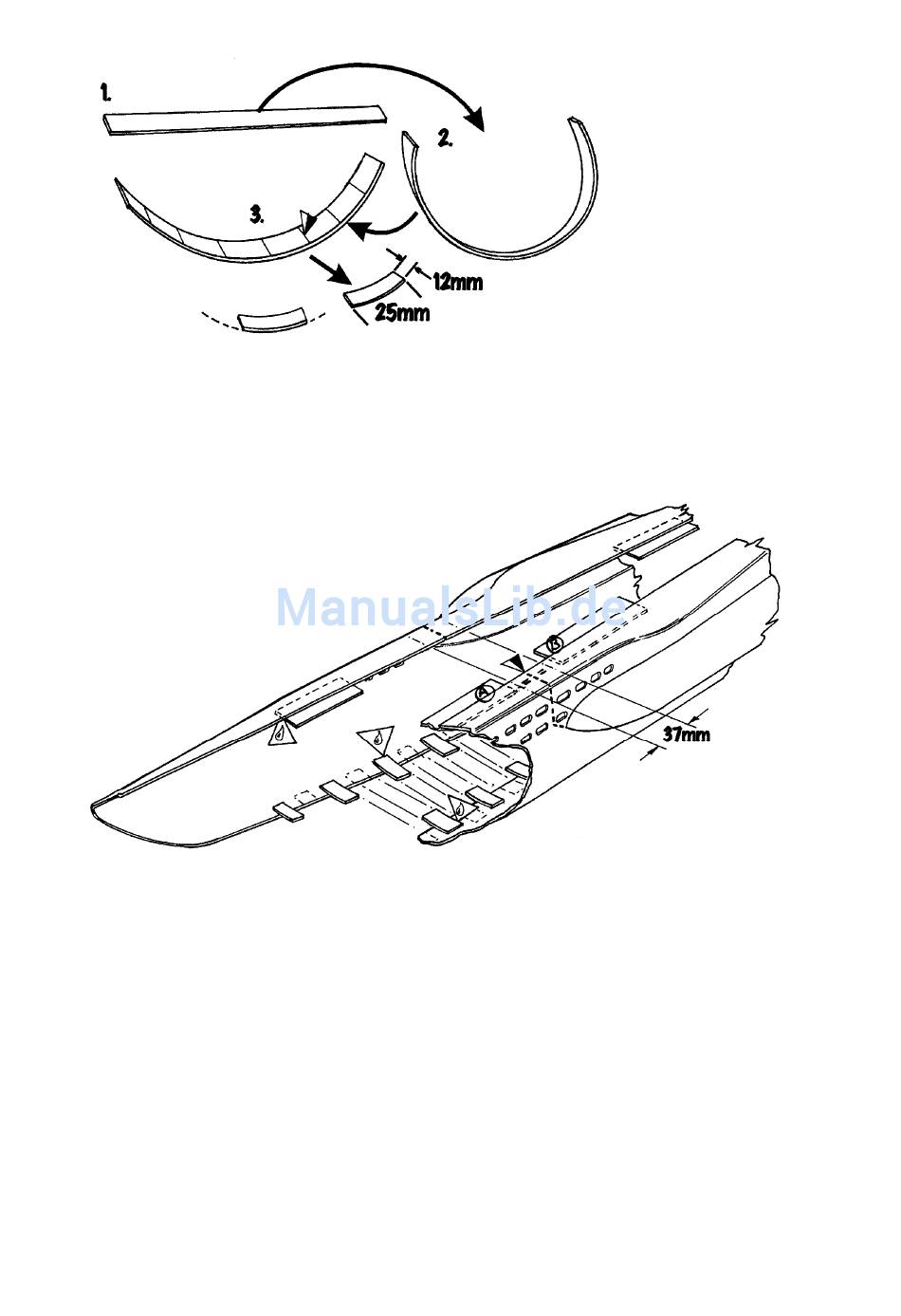

Tipp! Zum Biegen von Plastikstreifen ziehen Sie diese über die Tischkante Ihrer Werkbank, bis sie
sich einrollen. Wiederholen Sie dies so lange, bis der richtige Radius erreicht ist.
Schneiden Sie 9 Streifen von 50 x 10 mm zu (4). Diese werden zur Verbindung der Oberseite des
Rumpfes verwendet. 2 Stück im Bugbereich vor dem abnehmbaren Ausschnitt, 5 im mittleren
abnehmbaren Teil. Belassen Sie einen Spalt von mindestens 37 mm im Bereich des Schnittes des
abnehmbaren Teils (siehe Zeichnung).
Beginnen Sie im Bodenbereich auf jede Rumpfhälfte 20 gebogene Streifen (3) mit einem Abstand von
ca. 35 mm zwischen jedem Teil zu kleben und zwar so, dass diese sich gegenseitig verzahnen.
Kleben Sie zwei 10 mm Streifen (4) in den Bugbereich und dann 5 weitere in den mittleren Bereich,
wie gezeigt. Gehen Sie sicher, dass ein 37 mm Spalt an der Schnittlinie für die Formstücke (7)
verbleibt.
Setzen Sie die Rumpfhälften ohne Klebstoff zusammen, um zu prüfen, ob sich die
Verbindungsstreifen nicht gegenseitig stören. Wenn dies gut passt geben Sie ABS-Kleber auf alle
Verbinder und ebenso entlang der Rumpfkanten mit Ausnahme des Mittelteils. Halten Sie die Hälften
mit Klebeband zusammen und lassen Sie den Kleber über nacht trocknen.
