Zum Anlegen verwenden Sie einen Rechten Winkel, den Sie senkrecht am Heck anlegen. Für die
zwei Bohrungen für die Ruderkoker verwenden Sie zuerst einen 2 mm Bohrer und bohren dann auf 4
mm auf. Bei der Aussparung für die Stevenrohre empfehlen wir ebenso an den Endpunkten klein
anzubohren und dann bis auf 7 mm aufzubohren und zu feilen.
Zeichnen Sie sich nun nach Bauplan die seitliche Luke für Ruderanlage auf der Steuerbordseite des
Rumpfes an. Falls Sie Linkshänder sind, kann es sinnvoll sein, diese Luke auf der Backbordseite
anzubringen. Bohren Sie in die Ecken der Luke mit einem Bohrer von 1,5 mm, verbinden die
Bohrungen mit einem Lineal und ritzen mehrfach mit dem Messer der Linie entlang, bis der Kunststoff
durchgeschnitten ist. Feilen Sie die Schnittkanten glatt und bringen Sie aus Restmaterial die 6 kleinen
Stücke rund um den Rand auf der Innenseite des Rumpfes an, damit die Luke nicht mehr hineinfallen
kann.
Für den Deckel schneiden Sie 3 Streifen aus, die Sie senkrecht auf die Innenseite des Deckels
kleben. Der Deckel soll dann mit der Oberkante im Rumpf eingehakt werden und an der Unterkante
durch Hochdrücken eingehängt werden.
Nun schneiden Sie die Luke für die vorderen Tiefenruder am Boden des Rumpfes aus. Hierfür
entnehmen Sie die Maße dem Bauplan oder zeichnen die Luke nach eigenem Ermessen so auf, dass
Sie später mit den Fingern gut hinein können und den Ruderhebel festziehen können. Dann markieren
Sie sich deutlich mit einem Bohrer die Eckpunkte der Luke und bohren diese mit 1,5 mm durch. Dann
verbinden Sie diese Eckbohrungen, wie schon bei der Heckluke schneiden diese ebenso aus. Bringen
Sie ebenso am Lukenrand auf der Innenseite des Rumpfes Reststücke an, damit der Lukendeckel
nicht hineinfallen kann.

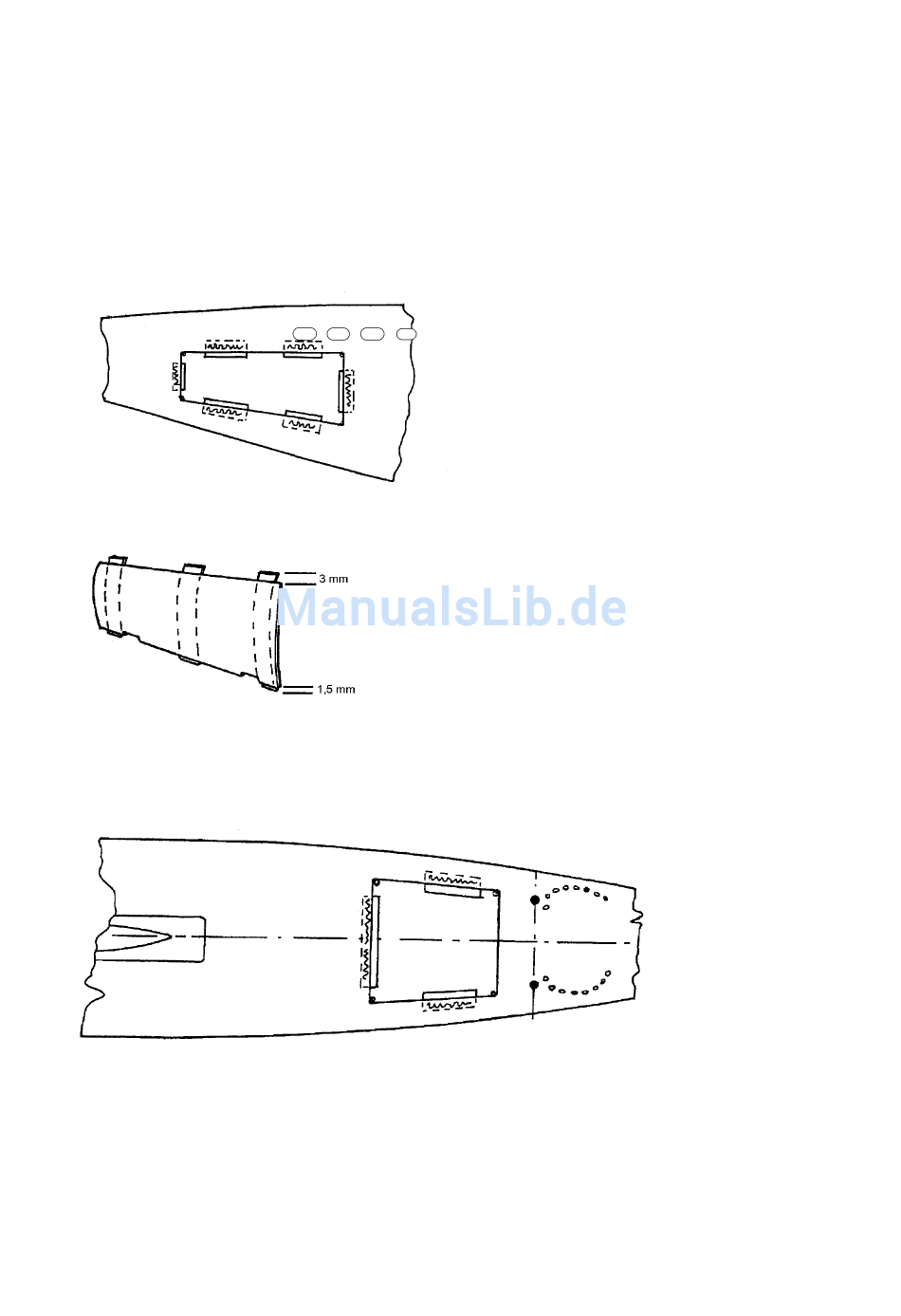

Weiterhin bringen Sie nach folgender Zeichnung Reststücke am Deckel der Luke an, damit diese wie
auch bei der hinteren eingehängt und verklemmt werden kann.
