krick U-BOOT VII b Bauanleitung Seite 6

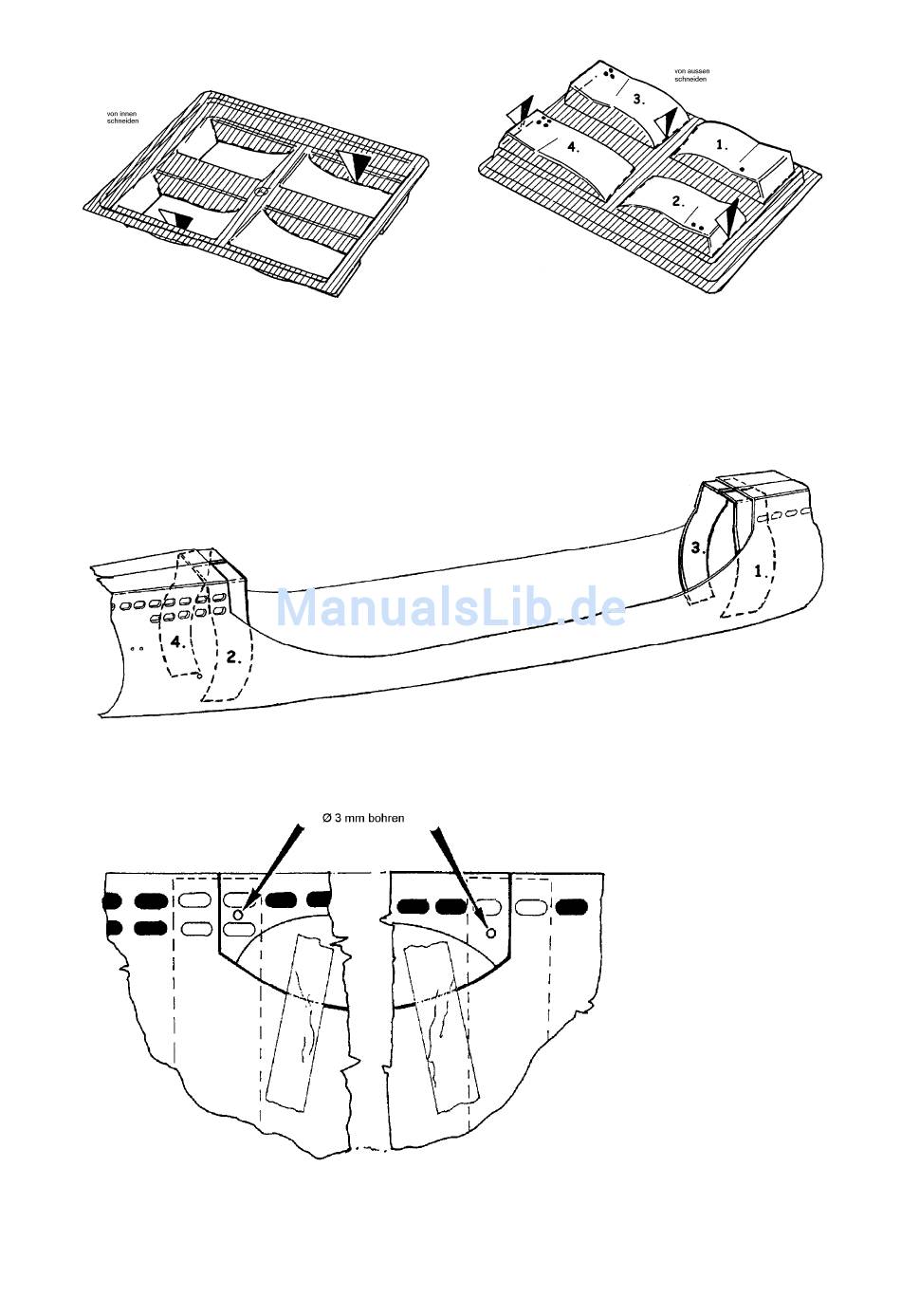

Schneiden Sie nun die 4 Deckelbefestigungsstreben aus. Schneiden Sie hierzu zuerst die
geschwungenen Linien von der Innenseite entlang und die Querlinien von der Außenseite. Die Teile
sind mit Punkten von 1 bis 4 markiert.
Passen Sie die Streben zunächst ohne Kleber in den Rumpf ein. Das Teil mit einem Punkt ist
backbord hinten, mit 2 Punkten backbord vorne, 3 Punkte steuerbord hinten und 4 Punkte steuerbord
vorne. Wenn die Teile sauber passen, kleben Sie sie ein, jedoch ohne dass Kleber mit dem Mittelteil in
Kontakt kommt.
Mutternfixierung: setzen Sie das Mittelteil wieder auf den Rumpf und halten Sie es mit Klebeband.
Bohren Sie 4 Löcher von 3 mm Durchmesser durch das Mittelteil in die Streben. Entfernen Sie das
Mittelteil wieder.
Stecken Sie die Schraube (104) durch das Loch im Rumpf und ziehen Sie die
Deckelbefestigungsmutter (8) auf der Innenseite an und prüfen Sie, dass die Fläche der Mutter gut an
den Streben aufliegt. Kleben Sie dann die Mutter mit UHU plus endfest an, wobei Sie versuchen, das
Gewinde nicht zu verkleben. Halten Sie die Mutter mit der Schraube dabei fest, bis der Kleber
getrocknet ist. Lassen Sie alles trocknen, bevor Sie die Schraube wieder entnehmen.
6 Bauanleitung U-Boot Typ VII b © Krick Modelltechnik Knittlingen Stand 09.06.2016
