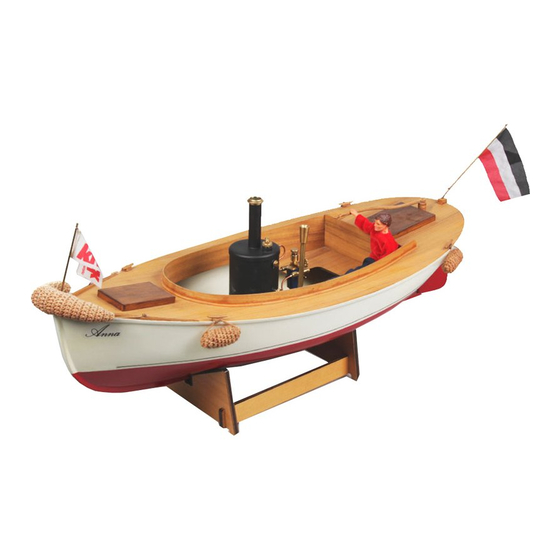

die kleine Dampfbarkasse mit echtem Dampfantrieb
Herzlichen Glückwunsch zum Kauf dieser kleinen, lei-
stungsfähigen Barkasse mit echtem Dampfantrieb. Sie
haben ein Dampfboot gewählt, das Ihnen viele Möglich-
keiten eröffnet.
Die Dampfbarkasse Anna kann mit 2 verschiedenen
Dampfmaschinen ausgestattet werden:
1. Dampfmaschine Anna Montagesatz Bestell-Nr. 20215.
Die Anna ist die einfachste Dampfmaschine in unserem
Sortiment. Diese Einzylinder-Maschine bietet sehr viel
Leistung und einfachsten Betrieb, sie kann jedoch nicht
schnell oder langsam geregelt oder rückwärts gesteuert
werden. Der Kessel wird auf einfache Weise mit Esbit-
Trockenbrennstoff beheizt. Die Fahrzeit beträgt ungefähr
15 Minuten unter Last.
2. Dampfmaschine Alex vertikal Bestell-Nr. 22300. Diese
Maschine ist die stärkste Variante, die in eine Anna ein-
gebaut werden kann. Die Zweizylinder-Maschine ist voll
umsteuerbar und der Kessel ermöglicht, durch sein grö-
ßeres Fassungsvermögen Laufzeiten von ca. 30 Minuten.
Zum Lieferumfang gehört neben dem Rohrbrenner auch
noch ein Manometer mit Syphon, Wasserstandsanzeige,
Kesselbeplankung aus Holz und ein Abdampfkondensa-
Anna
Bestell-Nr. 20211/20214
Seite 1
tor. Zusätzlich benötigen Sie noch einen Gastank Bestell-
Nr. 22313.
Weitere Informationen entnehmen Sie bitte unserem ak-
tuellen Hauptkatalog. Wie Sie sich auch entschieden ha-
ben, das Modell Anna ist nicht schwierig zu bauen, Alle
Sperrholzteile sind mit Laser ausgeschnitten und passge-
nau. Wir wünschen Ihnen viel Freude beim Bauen und
Fahren.
Baubeschreibung
Sie benötigen zum Verkleben der Bootsteile verschiedene
Kleber, die wir Ihnen nachstehend empfehlen:
1. Zum Verleimen aller Holzteile empfehlen wir UHU Holz
wasserfest Best.-Nr. 45745.
2. Zum Verbinden von ABS und Holz nehmen Sie Sekun-
denkleber, wie z.B. Roket hot Best.-Nr. 44050.
3. Zum Einleimen von Steven- und Kokerrohr eignet sich
UHU plus acrylit Best.-Nr. 48315, ein Zweikomponenten-
Acrylatkleber.
4. Eine Tube Silikon farblos, Best-Nr. 80505.
5. Zum Verleimen des Ruders empfehlen wir UHU plus
endfest 300 Best.-Nr. 45670.
© Krick Modelltechnik Knittlingen Juli 2016
Werbung
Verwandte Anleitungen für krick Anna
Inhaltszusammenfassung für krick Anna
- Seite 1 Weitere Informationen entnehmen Sie bitte unserem ak- tuellen Hauptkatalog. Wie Sie sich auch entschieden ha- Die Dampfbarkasse Anna kann mit 2 verschiedenen ben, das Modell Anna ist nicht schwierig zu bauen, Alle Dampfmaschinen ausgestattet werden: Sperrholzteile sind mit Laser ausgeschnitten und passge- nau.
- Seite 2 Damit sind die Vorbereitungen für den Gastank beendet. schraube in das Stevenrohr, richten Sie Dampfmaschine Diese Arbeiten entfallen, wenn Sie Ihr Boot mit Trocken- und Stevenrohr genau aus, dass sie der Seitenansicht auf spiritus betreiben wollen. Seite 2 © Krick Modelltechnik Knittlingen Juli 2016...
- Seite 3 Die Wasserlinie (KWL), die auf dem Bauplan gezeichnet Jetzt können Sie das Ruderblatt gemäß Abb. 6 aus den ist, gilt für den Betrieb mit Dampfmaschine Anna und Tro- Teilen 28, 34 und 35 zusammensetzen und mit UHU plus ckenspiritus. Für den Betrieb mit Gastank muss die Was- endfest 300 verkleben.
- Seite 4 Einbau des Gastanks (nur für Dampfmaschinen mit Gas- linie vor. Für den Betrieb der Dampfmaschine folgen Sie brenner): bitte der dort beigefügten Betriebsanleitung. Schieben Sie den Gastank in den Bugraum. Wir wünschen Ihnen viel Freude mit Ihrer Anna. Klaus Krick Modelltechnik Industriestr.1 75438 Knittlingen E-Mail: Service@Krick-Modell.de Seite 4 ©...
- Seite 5 Sperrholz 3 mm Längssüll, hinten Sperrholz 3 mm Lukenrahmen Sperrholz 3 mm Lukenrahmen Sperrholz 3 mm Lukendeckel Sperrholz 1,5 mm Lukenrahmen Sperrholz 3 mm Lukenrahmen Sperrholz 3 mm Lukendeckel Sperrholz 1,5 mm Seite 5 © Krick Modelltechnik Knittlingen Juli 2016...
- Seite 6 Blechschraube 2,9 x 9,5 mm Unterlegscheibe Polyamid Ø 4,3 x Ø 8 x 0,5 mm Stellring für Dampfmaschine Stellring 4 mm Mitnehmerstift für Schwungscheibe Schwerspannstift 2,5 x 16 mm Isolierplatte unter Dampfmaschine Isolierplatte Dampfschlauch Silikonschlauch Seite 6 © Krick Modelltechnik Knittlingen Juli 2016...
- Seite 7 Seite 7 © Krick Modelltechnik Knittlingen Juli 2016...
- Seite 8 Erwachsenen betrieben werden. Der Umgang mit offenem Feuer und heißem Wasser Dampf erfordert größte Umsicht. füllen, Die Einzylinder-Dampfmaschine Anna ist eine 4 Spritzen bewusst einfach gehaltene Dampfmaschine, á 5 ml die den Einstieg in die Dampftechnik erleichtern soll. Dennoch verfügt diese Anlage über hochwertige Technik und Sicherheit.
- Seite 9 3. Lagerstellen ölen In den Lageröler hinter dem Schwungrad etwas Öl geben. Gibt man vorher etwas Watte Brennpaste bis ca. 3 mm unter den Rand in den Ölbecher, läuft das Öl langsamer einfüllen. durch. © Krick Modelltechnik, Knittlingen Seite 2...
- Seite 10 öffnet sich die Dampfzufuhr zur Maschine. 6. Restwasser ablassen Die Maschine am Schwungrad gegen den Uhrzeigersinn anwerfen. Zuerst kommt Kondensat durch die Zylinder, bis diese Betriebstemperatur erreicht haben. Dann wird die Maschine selbstständig rund laufen. © Krick Modelltechnik, Knittlingen Seite 3...
- Seite 11 Eingangs wurde angewiesen, 4 Spritzen je 5 Die folgenden Beispielbilder zeigen das ccm Wasser in den Kessel zu füllen. Darin ist Dampfboot Anna mit Dampfmaschine, Isolierplatte und Abdampfkondensator. eine Sicherheitsmenge enthalten, damit der Kessel keinen Schaden nimmt. Nach dem Betrieb und Abkühlen des Kessels wird die Ablassschraube geöffnet, um das Restwasser...
- Seite 12 Drill Regardless of the model you chose, the model "Anna" is easy to build. the holes for screws M3, which must be glued in from the bottom. With All plywood parts are laser cut and fit precisely.
- Seite 13 Glue on We wish you a lot of fun with your "Anna"! the hatches (46 and 49) only after the ledges and the hatch surroundings have dried.
- Seite 14 Brass 0 2x110 mm Flagstaff Brass 0 2x150 mm Flagstaff top Pre-fabricated Ensign halyard rigging thread, black 350 mm Flag Krick flag Flag Flag black,white,red Push Rod Steel M 2 Clevis Steel M 2 Set collar O 8 x 4 x 5 m m...
- Seite 15 5 ml under adult supervision. Working with open fire and hot steam requires great circumspection. The Anna single-cylinder steam engine is a deliberately simple steam engine designed to facilitate the entry into steam technology. 1. Fill in the water Nevertheless, this plant has high-quality technology and safety.
- Seite 16 Also add some oil to the crankbolts as well as to the piston rod. Alternatively, Esbit tablets can also be placed in the dish. Light the firing paste and place the burner shell under the boiler. Caution, the flame is almost invisible. © Krick Modelltechnik, Knittlingen Seite 2...
- Seite 17 Turn the steam tap fully. opened to drain the remaining water. To do this, open the filling screw with the safety valve for venting. © Krick Modelltechnik, Knittlingen Seite 3...
- Seite 18 For emptying, the lid with funnel can easily be and the condensate can be pulled out with a syringe. The following sample pictures show the steamboat Anna with steam engine, insulation plate and exhaust steam condenser. © Krick Modelltechnik, Knittlingen Seite 4...
