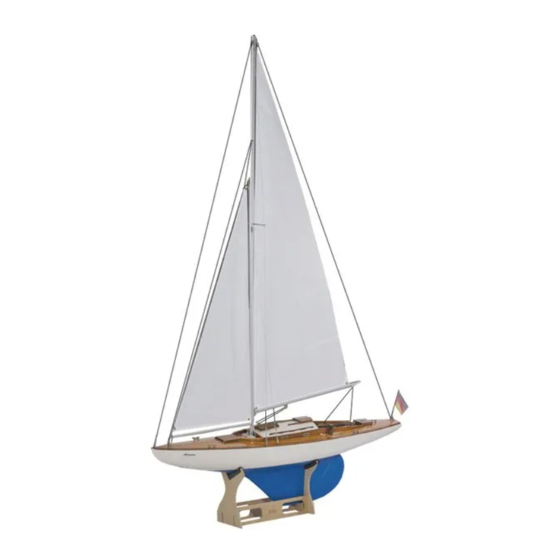

krick ARIADNE Baubeschreibung

Seefahrtkreuzer
Vorschau ausblenden Andere Handbücher für ARIADNE:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

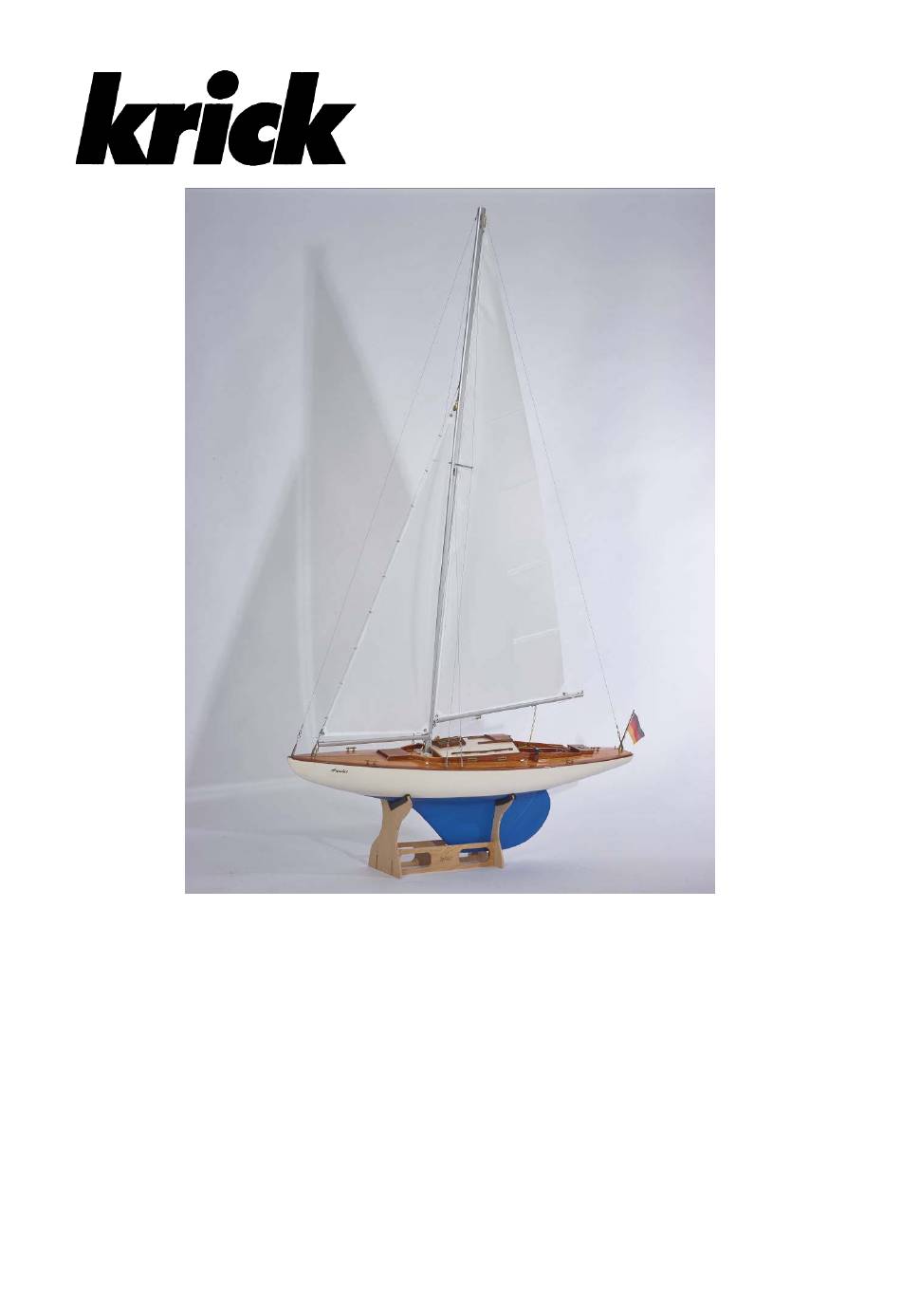

Baubeschreibung Seefahrtkreuzer
Wir beglückwünschen Sie zum Erwerb des
Seefahrtkreuzers „ARIADNE". Dieses Modell
ist im Wesentlichen für den fortgeschrittenen
Einsteiger, der schon mehrere Modelle gebaut
hat, in das Hobby des aktiven Schiffmodell-
baus gedacht, macht aber auch dem erfahre-
nen Schiffsmodellbauer viel Freude beim Bau
und Fahrbetrieb.
Stand Juli 2019
ARIADNE
Bestell-Nr. 20380
Zum Bau des Modells benötigen Sie noch
folgende Klebstoffe, Spachtelmassen und Far-
ben:
- Sekundenkleber Krick/Deluxe Roket Hot
dünn (Best.-Nr. 44050)
- Sekundenkleber Krick/Deluxe Roket Rapid
mittel (Best.-Nr. 44051)
- Zweikomponentenkleber 5min-Epoxy 100g
Seite 1
©
Krick Modelltechnik Knittlingen

Werbung

loading

Verwandte Anleitungen für krick ARIADNE

Inhaltszusammenfassung für krick ARIADNE

  • Seite 1 Baubeschreibung Seefahrtkreuzer ARIADNE Bestell-Nr. 20380 Wir beglückwünschen Sie zum Erwerb des Zum Bau des Modells benötigen Sie noch Seefahrtkreuzers „ARIADNE“. Dieses Modell folgende Klebstoffe, Spachtelmassen und Far- ist im Wesentlichen für den fortgeschrittenen ben: Einsteiger, der schon mehrere Modelle gebaut...
  • Seite 2 Sie sich an ei- Folgendes Werkzeug stellt die Grundausstat- nen erfahrenen Modellbauer wenden. Dieser tung zum Bau der “ARIADNE” dar: kann Ihnen zu Fragen und Problemen Hilfe- stellung leisten und gibt Ihnen die Gewähr, - Bastelmesser (Best.-Nr. 416002) dass Ihre eigene “ARIADNE”...
  • Seite 3 Markierung für die Aussparung des Propellers sichtbar bleibt. Im nächsten Schritt kleben Sie mit 5 min Epoxi die beiden Achsen 32 und 33, nachdem Sie den Mes- singdraht an einem Ende 20 mm abgewinkelt Seite 3 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 4 Der Ruderkoker sollte ca. 1 mm aus dem Rumpf heraus schauen, damit die Drehbewe- gung nicht auf dem GFK – Material des Rump- fes stattfindet, sondern auf dem Messing des Ruderkokers. Seite 4 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 5 Schraube 175 und den Kugelköpfen 156 die Anlenkung des Ruders montieren. Als Nächstes die Anschlusskabel anlöten. Schraube 175 155+156 (nicht abgebil- det) Nun kann der Antriebsmotor am Motorträger angeschraubt werden. Bauen Sie den Motorträger zusammen. Seite 5 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 6 Kupplung mit Welle am Motor befestigen. Nutzen Sie nun die Führung des Schmiernip- pels und bohren durch das Stevenrohr. Mit Stellring (Antriebssatz 42370 Pos. 9 +10) und dem Schmiernippel wird die Schmierung der Welle realisiert. Seite 6 © Stand Juli 2019 Krick Modelltechnik Knittlingen...

  • Seite 7: Einbau Des Ballastes

    Sekundenkleberpunkte die Hilfsleisten entfer- nen. Nun können die Auflageleisten auf ganzer last überdeckt im hinteren Bereich das Ste‐ Länge mit Sekundenkleber verklebt werden. venrohr. Achten Sie darauf, dass der Ballast  nicht die drehende Welle und Kupplung be‐ Nun die Deckteile 2 auf die Auflageleisten hindert. Sie können als Zwischenlage  eine  auflegen und die Position des Servobrettes Schicht Epoxi – Harz z.B. Aeropoxi  Best.‐Nr.  Seite 7 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 8 Dieses Baubrett belegen Sie mit Haushaltsfolie damit das Deck darauf verklebt werden kann und nicht festklebt. Heften Sie die Deckhälften 2 an den dafür vorgesehen Löchern zum Verkleben auf das Baubrett. Seite 8 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 9 Abnehmen des fertigen Decks vom Baubrett einkleben, so kann das Deck weiterhin plan auf dem Baubrett befestigt wer- den. Der Einbau der beiden Süllränder soll die Ausrichtung des Oberdecks erleichtern. Seite 9 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 10 Decks gelangt. Wenn trotzdem Klebstoff auf das Deck kommt, sofort mit Wasser abwi- schen. Sollte Klebstoff auf der Oberfläche trocknen, besteht die Gefahr, dass dort nicht gebeizt werden kann, bzw. beim Lackieren Flecken entstehen. Seite 10 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 11 Die Aufbaurückwand so einsetzen, dass die Rückwand 50 vor der Stufe sitzt. Im nächsten Schritt das Deck und die Aufbau- teile beizen, z.B. Krick Mahagoni, Best.-Nr. 349111. Achtung: Erst nach dem Beizen schleifen, da sonst die Gefahr besteht, dass die Beize „aus- läuft“.
  • Seite 12 ßend mit Porenfüller grundiert werden. Nach dem Trocknen auf beiden Seiten der Plichtrü- Im nächsten Schritt die Aufdoppelungen 53 ckenlehne aufkleben. und 54 innen einkleben. Dazu auch auf der Unterkante eine Leimraupe auftragen. Seite 12 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 13 Verkleben von Rumpf und Deck erledigt werden. Nun können Sie das Deck auf den Rumpf kle- ben. Das geht am besten mit Epoxidharz, Krick Artikel Aeropoxy Laminierharz Nr. 44010, und Microballoons 44020, das eine Verarbeitungs- zeit von 1 Stunde hat.
  • Seite 14 Nun die Teile 74 und 76 einpassen und einkle- ben. ben. Als Nächstes die Teile aus dem Deck nehmen und den Boden aufkleben. Die restli- chen Teile jetzt zum Vervollständigen ankle- ben. Seite 14 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 15 Kleben Sie aus den Teilen 47 und 48 den Grundrahmen zusammen. Mit dem letzten Schritt sind die Holzarbeiten an der Plicht fertig gestellt. Kleben Sie die beiden Konsolen Teil 81 für den Traveller an die Plichtseiten. Seite 15 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 16 Kleben Sie zuerst die Ränder zum Schutz mit Tesafilm ab. Die Dachspanten 56 und 58 einpassen. Dann die Teile 55 einkleben und gegen die Aufbau- Jetzt ist der Dachrahmen fertiggestellt und wand spannen. sollte trocknen. Seite 16 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 17 Die erste Planke kann jetzt aufgeklebt werden. Nun wechselseitig die restlichen Planken auf- kleben. Dazu die anschließenden Planke an einer Kante schräg anschleifen, damit die Planke sich gut an die vorhergehende an- schmiegt. Seite 17 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 18 Löcher 1,5 mm für die spätere Verstiftung boh- ren. Nach dem Beizen, Grundieren und Lackie- ren können die Handläufe auf dem Dach mit Stiften aus Teil 85 anbringen und anschließend mit dünnflüssigem Sekundenkleber fixieren. Seite 18 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 19 Die Fenster an die markierten Stellen kleben. Ebenso auch die Bullaugen an der Aufbau- rückwand ankleben. Die Aufbautür Teil 62 beizen, mit Porenfüller grundieren und lackie- ren. Sie kann dann am Aufbau angeklebt wer- den. Seite 19 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 20 Nun mit der Schraube Teil 108 und Mutter Teil 109 auf das Deck schrauben. Verkleben Sie beide Teile außerhalb des Mastprofiles mit mittelviskosem Sekundenkle- ber. Nehmen Sie den Verbinder heraus und verkleben Sie ihn auf der restlichen Länge. Seite 20 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 21 Senkschrauben 176 so an, dass die Köpfe die Drehbewegung nicht behindern. Die Befestigungslaschen an einem Ende schräg biegen, dass an der Bohrung die Want bzw. das Stag befestigt werden kann. Die La- Seite 21 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 22 Belegung des Schothornes und eine Klampe 127 200 mm vom Lümmelbeschlag zur Bele- gung des Niederholers seitlich am Baum mit Schrauben 165 festschrauben. Auch hier Lö- cher mit D 1,8 mm bohren. Seite 22 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 23 In das 2 mm Loch mit einem Ring einen Wirbel Pos. 119 einhängen. Am anderen Ende des Wirbels einen Takelhaken Pos. 121 einhän- gen. Damit wird später der Fockbaum am Boot eingehängt.  Seite 23 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 24 Mit dem Ring den Wirbel und die Mastfuß durch das Deck schieben. Augenschraube verbinden. Diese Kombination benötigen Sie 6 mal. Als Nächstes müssen Sie noch die Saling herstellen. Dazu die Splinte in das Alurohr einkleben. Seite 24 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 25 Die Unterwanten werden an den Laschen un- ter der Saling befestigt. Dann die Enden anziehen, sodass die Schlau- fe in der Quetschhülse verschwindet. Auf Deck werden die Wantenspanner an der hinteren Augenschraube eingehängt. Damit Seite 25 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 26 Bekleben Sie nun jeweils das Fußliek und das Vorliek mit Verstärkungsband. Drehen Sie das Segel und kleben das überstehende Verstär- kungsband aufs Segel. Tun Sie dies sowohl fürs Großsegel wie auch für die Fock. Seite 26 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 27 Ecke angeschrägt werden kann. Jetzt können die Befestigungsösen an den Ecken angebracht werden. Dazu liegen dem Baukasten die Ösen Pos. 139 und je 2 Unter- legscheiben Pos. 140 bei. Seite 27 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 28 200 mm die Position der 4 Segellatten so, dass die Segellatten 90 ° zum Achterliek laufen. Nun werden noch die Mastrutscher angeb- racht. Dazu schneiden Sie das geschlitzte Kunststoffrohr Pos. 143 in ca. 15 mm lange Stücke. Seite 28 © Stand Juli 2019 Krick Modelltechnik Knittlingen...

  • Seite 29: Einbau Der Segelwinde

    Markieren Sie die Position 50 mm vom Fußliek und dann im Abstand von 100 mm. 12. Einbauen der Segelwinde, Segel und Ruderservo 12.1.Einbau der Segelwinde Die Segelwinde ist nicht Bestandteil des Bau- satzes und muss separat gekauft werden. Seite 29 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 30 Die Winde jetzt in das Servobrett einsetzen. 12.2. Segel anbringen Nachdem der Mast steht, können die Segel angebracht werden. Als Erstes das Großsegel in den Baum ziehen. Die beiden Schoten durch die Decksdurchfüh- rungen schieben. Seite 30 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 31 Den Baum mit einer Schraube M4 * 15 Pos. 168 und einer Stopmutter Pos. 113 am Lüm- melbeschlag befestigen. Jetzt können Sie das Achterstag für die hintere Verspannung des Mastes anbringen. Seite 31 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 32 Als Nächstes die Fock anbringen. Dazu die Fock am Fockbaum anschlagen. Den Fockbaum mit dem Haken 121 am Wirbel und in der Augenschraube einhängen. Nun noch das Schothorn belegen. Der letzte Schritt ist der Baumniederholer. Seite 32 © Stand Juli 2019 Krick Modelltechnik Knittlingen...

  • Seite 33: Einbau Des Ruderservo

    Auf dem untenstehenden Foto sehen Sie den Die Kante der Bohrung im Flansch mit einer Einbau des Servos für die Ruderanlenkung. Rundfeile anschrägen. Den Sockel und den Fuß dann schräg zusammen löten oder kle- ben. Seite 33 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 34 Aus den Teilen 151,152,163 und 159 den Kompass zusammenkleben und in der Plicht anbringen. Die Bullaugen 150 für den Niedergang und das Steuerhaus befinden sich auf der Ätzteile- platte. Diese entsprechend der Abbildungen aufkleben. Seite 34 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 35 Nun die beiden Hälften zusammen kleben und die Achse einkleben. Die Achse aus Pos. 177 anfertigen. Dazu den Schraubenkopf entfer- nen. Die Pinne einsetzen und mit der Mutter Teil 124 sichern. Seite 35 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 36 Nun noch die Beschriftung 158 aufbringen. Aus Messingdraht Pos 87 die Griffe für die Aufbautür und den Griff für den Niedergang biegen und anbringen. Dies sollte der letzte Arbeitsschritt am schönen und dekorativen Modell der ARIADNE sein. Anhang Seite 36 © Stand Juli 2019...
  • Seite 37 Seite 37 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 38 Ständerseite Birkensperrholz 1,5 Laserbrett 1 Querbrett Birkensperrholz 1,5 Laserbrett 2 Deckauflage Kieferleiste 4 * 4 * 2500 Hilfsleiste Kieferleiste 3 * 3 * 1000 Decksdurchführung ABS - Rohr D3 * 150 Seite 38 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 39 D 1,5 * 150 ges. Pinne Birkensperrholz 1,5 Laserbrett 5 Türgriff / Lukengriff Messingdraht D 2 * 50 Sockel Winsch Birkensperrholz 1,5 Laserbrett 1 Einfassung Dach Biegeleiste 2 * 2 * 500 Seite 39 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 40 Klampen Deck Fertigteil Klampen Nussbaum D3 * 35 Klampen Rigg Fertigteil Kunststoff Traveller Messingdraht D2 * 65 Stütze Fertigteil Messing Blöcke Fertigteil Messing Stagreiter Fertigteil Wantseil Stahllitze D 0,5 * 8000 Seite 40 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 41 An Wirbel 119 montiert Block Fertigteil Schraube Fertigteil M3 * 10 Ruderhebel Fertigteil Stellring Fertigteil 7 * 3 Schraube Fertigteil M 3 *10 Senkschraube Fertigteil M2 * 5 Schraube Fertigteil M3 * 40 Seite 41 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 42 Max Power 450 Entstörsatz Fertigteil Anschlusskabel Kupplung Welle Fertigteil D 4 * 305 Stevenrohr Fertigteil D 6 * 260 Mutter Fertigteil Stellring Schmiernippel Propeller D 35 Rundstecker 4 mm für ESC Fertigteil Fotoätzplatte Seite 42 © Stand Juli 2019 Krick Modelltechnik Knittlingen...
  • Seite 43 Order-No. 20380 Congratulations on your purchase of the To build the model, you will need the following “Ariadne” cutter yacht. This model is essen- adhesives, fillers and colours: tially for advanced beginners who have already built several models and who enjoy the hobby - Super glue, Roket Hot Thin (order No.
  • Seite 44 The following tools are the basic equipment for that your own “Ariadne” becomes a functioning building the “ARIADNE”: and beautiful model. If you do not have an experienced model builder in your group of - Craft knife (order No.
  • Seite 45 20 mm at one end. Roughen the brass shafts with sandpaper in the areas to be stuck. Fi- nally, stick on the 2nd outer surface. If you have chosen to install an auxiliary drive, now Page 3 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 46 Sand off the keel where necessary for better placement of the rudder bearing. Page 4 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 47 Now the electric motor can be screwed onto the engine mount. Put together the engine mount. If you want to install the auxiliary drive, this should be done in the next steps. Page 5 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 48 Now use the guide of the lubricating nipple and drill through the stern tube. Use an adjusting ring (propulsion set 42370 item 9+10) and the lubricating nipple to lubri- cate the shaft. Page 6 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 49 Next, place the deck parts 2 on the support covers the stern tube in the aft area. Make  boards and mark the position of the servo sure that the ballast does not obstruct the  board part 37 in the hull under the cabin cut- out. rotating shaft and coupling. You can use an  intermediate layer of epoxy resin, e.g. Aero‐ poxi Order No. 44010 to fix the grains of the  ballast in place. In any case, this must be done  as a final step. The ballast should be covered  smoothly with resin. If the resin runs too deep  into the keel, add another layer. Do not apply  Page 7 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 50 Attach the halves of the deck 2 on the holes provided to glue onto the building board. Glue to a block each 3 parts 18, 19, 21, 22 und Page 8 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 51 In the next step glue the filling block 16 to the stern and shape it to the contour of the fuse- lage. Page 9 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 52 If adhesive dries on the surface, there is a risk that staining will not be possible or that spots will appear during varnishing. Page 10 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 53 50 is in front of the step. Next, stain the deck and the superstructure parts, e.g. Krick Mahogany, Order No. 349111. Attention: Do not grind until after staining, oth- erwise there is a risk that the stain will "run out".
  • Seite 54 Also apply a bead of glue to the bottom edge. Now cover the joint between the superstructure side and deck with the strip 2 * 2 mm, part 83. Page 12 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 55 Now you can glue the deck to the hull. This is best done with epoxy resin, Krick item Aero- poxy Laminating Resin No. 44010, and Mi- croballoons 44020, which has a working time of 1 hour.
  • Seite 56 Now fit parts 74 and 76 and glue them in. Next take the parts out of the deck and glue on the bottom. Now glue the remaining parts to com- plete the assembly. Page 14 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 57 Glue together the base frame from parts 47 and 48. With the last step the woodwork on the cockpit is finished. Glue the two brackets part 81 for the traveller to the sides of the cockpit. Page 15 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 58 Fit the roof formers 56 and 58. Then glue in parts 55 and clamp them against the superstructure wall. Now the roof frame is finished and should dry. Page 16 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 59 Now glue the remaining planks alternately. To do this, sand one edge of the next plank bev- elled so that the plank fits snugly to the previ- ous one. Glue the 2 skylight halves together. Page 17 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 60 In the last step glue the window frames 66. In the last step glue the roof edging. Now the skylight can be stained, primed and then varnished.. Page 18 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 61 Also glue the portholes to the rear wall of the superstructure. Stain the superstructure door part 62, prime with pore filler and varnish. It can then be glued to the structure. Page 19 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 62 After the glue has dried, the 2nd piece of the mast can be pushed on. You have the possibility to decide whether you glue the mast or leave it unglued for dis- mantling. Page 20 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 63 The brackets are fixed with the self- tapping screws part 164. The upper shrouds are attached to the end of the mast with a bracket 120 on each side. Page 21 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 64 The clew attachment will be inserted into the keep later after the sail has been attached. Here the keep must be slightly extended with a file so that the M2 screws can be inserted. The Page 22 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 65 Hang a swivel pos. 119 into the 2 mm hole with a ring. At the other end of the swivel hook a rigging hook pos. 121. With this hook the jib boom will be hooked to the boat later.  Page 23 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 66 You need this combination 6 times. Next you have to make the spreader. To do this, glue the split pins into the aluminium tube. Page 24 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 67 The lower shrouds are attached to the straps under the spreader. Then tighten the ends so that the loop disap- pears in the crimp sleeve. Page 25 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 68 Pass the shrouds through the eyelets on the spreaders and attach them to the shroud ten- sioners. Rear Front Leech Leech Clew Neck Foot of Sail First mark the edges for gluing on the reinforc- ing strips. Page 26 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 69 Next, reinforce the corners of the sails, head, neck and clew. Use the 30 mm wide reinforc- ing tape. Page 27 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 70 90° to the rear leech. Now the mast slides are still to be attached. To do this, cut the slotted plastic tube pos. 143 into pieces of approx. 15 mm length. Page 28 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 71 12. Installing the sail winch, sails and rud- der servo 12.1. Installation of the sail winch The sail winch is not part of the kit and must be purchased separately. Page 29 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 72 First of all, slide the mainsail into the boom. Push the two sheets through the deck lead- throughs. Now mount the traveller on the brackets of the cockpit. For this purpose drill 2 holes with 1.7 Page 30 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 73 Now you can attach the backstay for the rear tensioning of the mast. To do this, insert a bent bracket with 2 screws and nut M 2 into the keep at the mast top again. Page 31 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 74 Attach the jib boom with hook 121 to the swivel and hook into the eyebolt. Now the clew has to be fixed. The last step is the boom vang. Page 32 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 75 Then solder or glue the base and On the photo below you can see the installa- the foot together at an angle. tion of the servo for the rudder linkage. Page 33 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 76 152, 163 and 159 and mount it in the cockpit. The portholes 150 for the companionway and the wheelhouse are located on the etched parts plate. Glue them on according to the pictures. Page 34 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 77 Now glue the two halves together and glue in the axle. Make the axle from pos. 177. Re- move the screw head. Insert the tiller and secure with the nut, part 124. Page 35 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 78 Bend and attach the handles for the super- structure door and the handle for the compan- ionway from brass wire Pos 87. This should be the last work step on the beau- tiful and decorative model of the ARIADNE. Annex Rudder support Page 36 ©...
  • Seite 79 Scheme: Standing rigging DESCRIPTION MATERIAL MEASURES QTY: Page 37 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 80 Pine Strip 4 * 4 * 2500 Help strip Pine Strip 3 * 3 * 1000 Deck passage ABS Tube D3 * 150 Wheelhouse front/rear Popplar Ply 3 Laser Sheet 3 Page 38 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 81 Popplar Ply 3 Laser Sheet 3 Pins Brass Wire D 1,5 * 150 total Tiller Birch Ply 1,5 Laser Sheet 5 Door handle / hatch handle Brass wire D 2 * 50 Page 39 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 82 Ready made Cleats Deck Ready made Cleat Walnut D3 * 35 Cleat Rig Ready made Plastic Traveller Brass wire D2 * 65 Support Ready made Brass Blocks Ready made Brass Page 40 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 83 Screw Ready made M3 * 15 Rings Ready made Mounted Swivel Block Ready made Screw Ready made M3 * 10 Rudder lever Ready made Collar Ready made 7 * 3 Page 41 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 84 D 4 * 305 stern tube Ready made D 6 * 260 Ready made Collar Lubrication nipple Propeller D 35 Round plug 4 mm for ESC Ready made Photo etched plate Page 42 © Status July 2019 Krick Modelltechnik Knittlingen Germany...
  • Seite 85 ARIADNE Réf. N° 20380 Nous vous félicitons pour l’achat du cotre Pour la construction du modèle, vous aurez „ARIADNE“. Ce modèle est principalement besoin des colles, mastics et peintures sui- destiné au débutant avancé, qui aura déjà vants: construit plusieurs modèles dans le domaine du modélisme naval, mais il apportera aussi...
  • Seite 86 L’outillage suivant représente la panoplie de Votre début en modélisme naval vous sera base pour la construction de l‘ “ARIADNE”: facilité, si vous avez l’aide d’un modéliste ex- périmenté. Il pourra répondre à vos questions - cutter (Réf. N° 416002) et problèmes, et assurera que votre propre...
  • Seite 87 Pour la phase suivante, collez les 2 axes 32 et 33 à la colle époxy 5 minutes dans les ouver- tures, après avoir coudé la tige laiton à 20 mm Page 3 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 88 1 mm env. pour que le gouvernail ne frotte pas sur le plastique de la coque lors des rotations, mais sur le laiton du puits. Poncez la quille pour une meilleure assise du palier de gouvernail. Page 4 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 89 175 et les boules de rotules 156. Soudez ensuite les deux câbles de raccordement. Schraube 175 155+156 (nicht abgebil- det) Vous pouvez maintenant visser le moteur sur son support. Assemblez le support moteur. Page 5 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 90 Utilisez le guidage du graisseur pour percer le tube d‘étambot. Le graissage de l’axe se fait avec la bague d’arrêt et le graisseur (kit de propulsion 42370 Pos. 9 +10). Page 6 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 91 Pour cela il vous faudra 7 paquets de 500g cyanoacrylate. Vous pouvez maintenant coller Krick Réf. N° 60108. les baguettes de support de pont sur toute la Remplissez 3200 g de ballast dans la quille.
  • Seite 92 Agrafez les demi-ponts 2 sur le chantier, dans les trous prévus pour cela, pour le collage sur le chantier. Page 8 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 93 Le montage de deux hiloires doit faciliter le positionnement du pont supérieur. Page 9 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 94 Si la colle sèche sur la surface du pont, il se peut qu’il ne soit plus possible de teinter la surface, ou qu’il y ait des taches lors de la peinture. Page 10 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 95 Teintez les plat- bords et la fougère (planche sur l’axe du pont) en un ton par ex. acajou Krick 349111. Passez la teinture avec un pinceau souple adapté en largeur.
  • Seite 96 54 à l’intérieur. Appliquez un cordon de colle également sur l’arête inférieure. Couvrez alors le joint entre les flancs de ca- bine et le pont avec la baguette 2 * 2 mm pièce Page 12 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 97 Vous pouvez maintenant coller le pont sur la coque. Faites ceci de préférence avec la ré- sine époxy Krick référence Aeropoxy Lami- nierharz N° 44010 et des microballons 44020, le temps de travail étant de 1 heure. Le plus aisé...
  • Seite 98 Ajustez alors les pièces 74 et 76, puis collez- les. Poursuivez en retirant les pièces du pont, et collez le plancher. Complétez en collant les pièces restantes. Page 14 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 99 Assemblez par collage le cadre d’embase composé des pièces 47 et 48. Les travaux de bois sur la plage se terminent. Collez les deux consoles 81 pour le chariot d’écoute sur les côtés de la plage. Page 15 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 100 Protégez d’abord les bords avec du ruban adhésif. Ajustez les couples de roof 56 et 58. Collez Le cadre de roof est ainsi terminé, laissez le alors les pièces 55, et fixez-les au flanc de sécher. cabine. Page 16 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 101 Pour cela, poncez la planche sui- vante en biais sur une arête, pour que la planche s’ajuste bien à la précédente. Collez les 2 demi-claires-voies ensembles. Page 17 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 102 85, collées avec de la colle Pour terminer, collez le cadre de vitrage 66. cyanoacrylate fluide. Vous pouvez alors teindre la claire-voie, la traiter au bouche pore, puis la vernir. Page 18 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 103 Collez également les hublots sur la paroi ar- rière de cabine. Teindre la porte de cabine 62, traiter au bouche pores et vernir. Vous pouvez alors la coller sur la superstructure. Page 19 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 104 Retirez la pièce de raccord et collez sur la longueur restante. Vous pouvez alors coller la pièce de raccord à mi longueur dans la partie la plus longue du Page 20 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 105 Pliez les pattes de fixation en biais à une ex- trémité, pour pouvoir fixer le hauban ou l’étai. Fixez les pattes avec les vis auto taraudeuses 164. Page 21 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 106 127 à 200mm du vit-de-mulet pour le hale-bas. Ils seront montés sur le côté de la bôme avec des vis 165. Percez ici aussi à 1,8mm. Page 22 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 107 Montez un émerillon 119 avec un anneau dans le perçage de 2 mm. A l’autre extrémité de l’émerillon, montez un crochet de gréement. Celui-ci permettra par la suite d’accrocher la bôme de foc au bateau.  Page 23 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 108 Montez l’œillet à vis dans la chape. Liez un émerillon à l’aide de l’anneau. Il vous faudra cette combinaison 6 fois. Poursuivez en montant les barres de flèche. Pour cela collez les goupilles dans les tubes alu. Page 24 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 109 Tirez alors les extrémités pour que les boucles disparaissent dans la cosse. Montez les ridoirs de haubans sur les œillets arrière. Le mât est ainsi monté. Lorsque le mât Page 25 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 110 à 9mm du bord de la voile. Collez la bande de renfort sur la ralingue de bordure et la ralingue de têtière. Retournez la voile et collez le reste de la bande de renfort sur la voile. Page 26 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 111 Nous pouvons maintenant poser les œillets dans les coins. Pour cela, vous trouverez les œillets 139 avec pour chacun 2 rondelles 140 dans la boite. Page 27 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 112 200mm, pour que les lattes forment un angle de 90° avec la chute de voile. Nous montons maintenant les glissières de mât. Pour cela coupez le tube plastique fendu 143 en morceaux de 15mm env. Page 28 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 113 Ensuite, coudre les anneaux d’étai sur le foc. Marquez la position à 50mm de la ralingue de fond, puis tous les 100mm. Page 29 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 114 Avant de coller le chariot d’écoute 128, montez le caillebotis sur la plage. Montez alors le treuil sur la platine servo. Teindre le caillebotis, traitez le au bouche pores puis vernissez. Page 30 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 115 2 vis et Enfilez alors la grande voile dans le mât par le écrous M2. haut. Montez un ridoir de hauban à l’arrière, dans l‘œillet. Page 31 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 116 Il sera ainsi possible de régler la tension du hale-bas à tout moment. Nous poursuivons par le montage du foc. Pour cela, monter sur la bôme de foc. Page 32 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 117 Passez l’écoute de grande voile par la poulie dans le palonnier de servo et fixez les tringle- du chariot d’écoute et fixez-la à la bôme avec ries de gouvernail 157. un crochet de gréement 121. Page 33 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 118 Les hublots 150 pour la descente et la cabine se trouvent sur la platine érodée. Collez-les en conformité avec les photos. Page 34 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 119 Percez alors le trou dans le pont. Sa position est marquée sur le pont. Percez à un angle de 50°, avec un foret de 4 mm. Pour faire la barre, collez 2 fois 2 pièces 86 ensemble. Page 35 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 120 Montez alors les vitrages. Montez la barre et fixez avec un écrou 124. Appliquez alors les marquages 158. Collez les glissières 122 sur les pièces en bois. Page 36 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 121 Cela représente la dernière opération sur le beau modèle décoratif d’ARIADNE. Annexe Page 37 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 122 Page 38 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 123 Planche Laser 2 Baguette de pont Baguette pin 4 * 4 * 2500 Baguette auxiliaire Baguette pin 3 * 3 * 1000 Traversée de pont ABS - Tube D3 * 150 Page 39 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 124 2 * 2 * 1000 Main-courante Ctp peuplier 3 Planche Laser 3 Goupille Fil laiton D 1,5 * 150 total Barre Ctp bouleau 1,5 Planche Laser 5 Poignée porte/écoutille Fil laiton D 2 * 50 Page 40 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 125 Pièce finie Taquet pont Pièce finie Taquet Noyer D3 * 35 Taquet gréement Pièce finie Plastique Chariot d’écoute Fil laiton D2 * 65 Renfort Pièce finie Laiton Bloc Pièce finie Laiton Page 41 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 126 Pièce finie M3 * 15 Anneau Pièce finie Monté émerillon 119 Block Pièce finie Pièce finie M3 * 10 Palonnier de gouvernail Pièce finie Bague d‘arrêt Pièce finie 7 * 3 Page 42 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
  • Seite 127 Pièce finie Câble de raccordement Accouplement Arbre Pièce finie D 4 * 305 Tube d’étambot Pièce finie D 6 * 260 Ecrou Pièce finie Bague d’arrêt Graisseur Hélice D 35 Platine érodée Page 43 © Version Novembre 2016 Krick Modelltechnik Knittlingen...
