VDO Link Bedienungsanleitung

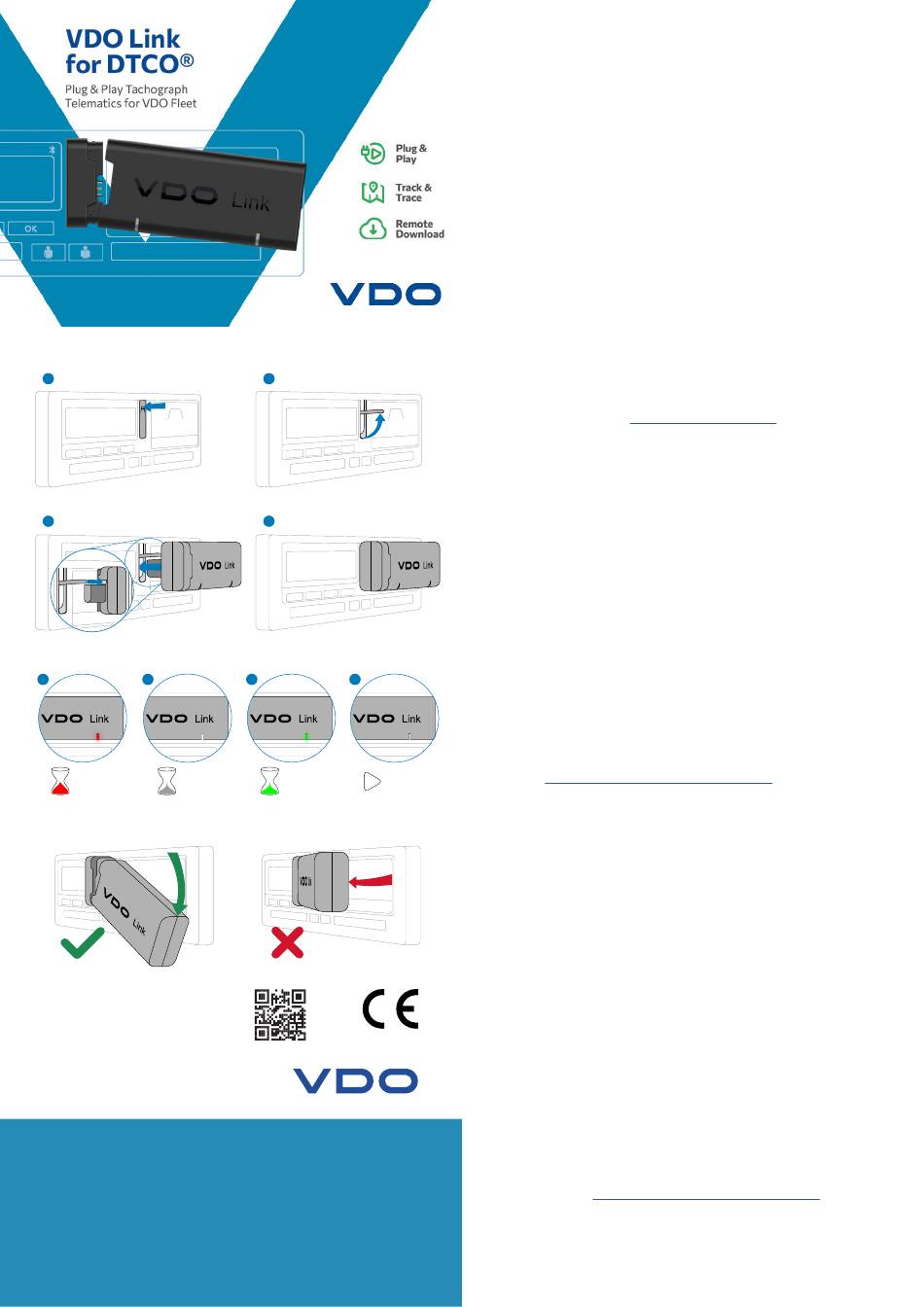

Plug & Play
1
3
5 6
40 sec. 2 sec.
Unplug
AUMOVIO Aftermarket GmbH
Guerickestraße 7
60488 Frankfurt am Main
GERMANY
Internet ww.fleet.vdo.com
E-mail tachograph@vdo.com
TD001008 | Version 03 | 2910003212100
© 2025-07 I AUMOVIO Aftermarket GmbH
The information contained in this documentation can be changed without prior notification and poses no obli-
gation for AUMOVIO Aftermarket GmbH. The description is based on the current information status at the
time of printing. Subject to changes in technical details as opposed to the descriptions, statements and illustra-
tions in the manual. AUMOVIO Aftermarket GmbH can assume no liability for program errors and erroneous
statements in the documentation and their consequences.
Die in dieser Dokumentation enthaltenen Informationen können ohne vorherige Ankündigung geändert wer-
den und stellen seitens der AUMOVIO Aftermarket GmbH keine Verpflichtung dar. Der Beschreibung liegt der
zur Drucklegung aktuelle Informationsstand zugrunde. Änderungen von technischen Details gegenüber den Be-
schreibungen, Angaben und Abbildungen in dieser Anleitung sind vorbehalten. Die AUMOVIO Aftermarket
GmbH kann für Programmfehler und für fehlerhafte Angaben in der Dokumentation und deren Folgen keine
Haftung übernehmen.
2
4
7 8
4 sec. Ready
Technical data | Technische Daten | Données
techniques | Datos técnicos | Dati tecnici | Tech-
nische gegevens | Dane techniczne | Date tehnice
Processor: ARM Cortex-M4, 160 MHz
Hardware security module: ARM Cortex-M0+ with cryptography engine
to support EVITA HSM Full Level
Memory: 4 Mbyte internal (Code) and
16 Mbyte external (data)
LTE modem: CAT1 Modem SIMCOM A7682E
Internal antenna
LTE frequency bands: 1, 3, 7, 8, 20
LTE RF output power: 23 dBm ± 2.7 dB (conducted into 50 Ω)
GNSS receiver: GPS/Galileo/GLONASS/SBAS (1559 MHz ... 1610 MHz)
Internal antenna
Bluetooth: BTLE 5.0
Bluetooth output power: +9 dBm EIRP
HMI: One dual LED (red/green) and 1 single red LED
Backup battery: 215 mAh rechargeable backup battery
Operating temperature: −3 °C ... +41 °C
Data buffering temperature: −10 °C ... +65 °C
Storage temperature: −20 °C ... +25 °C (max 3 month)
−20 °C ... +60 °C (max 1 month)
Storage & operating humidity: 25 % ... 75 % not condensing
Protection classification: IP41, flame resistant material
Dimensions: Device and adaptor: 84.8 mm x 34 mm x 18.4 mm
Device: 76.4 mm × 34 mm × 18.4 mm
Backend protocol: MQTT / TLS
Power interface: Front connector DTCO
Nominal supply voltage: 24 V DC
Operating supply range: 14 V DC ... 32 V DC (active mode 55 mA)
Online Instruction: www.fleet.vdo.com/VDO Link
EN – General safety information
All buttons and driver card slots of the DTCO are accessible with a mounted
VDO Link. To access the printer paper tray, remove the VDO Link by rotating it up
or down. Do not pull the VDO Link towards you.
The VDO Link is equipped with an internal battery.
• Do not leave the VDO Link unplugged for more than 90 days.
This could damage the battery.
• When VDO Link was not used for a longer period the battery needs to be
charged before the device is ready for use. It may take a few hours before
VDO Link connects to VDO Fleet.
⚠
DANGER – Risk of injury due to exploding battery
• Do not operate the VDO Link in ADR conditions.
• Do not operate the VDO Link outside the defined temperature range.
• Do not keep the VDO Link in an environment with extremely low air pressure.
• Do not replace the battery.
• Do not dispose of battery into fire or a hot oven, or keep in an environment with
high temperatures.
• Do not mechanically crush or cut the battery.
If there are no errors during the start-up, the right LED reacts as follows (see figu-
res 5 to 8): Solid red for at least 40 sec. Off for 2 sec. Green for 4 sec. After that, the
LED remains permanently off. The VDO Link is ready to use.
In case of an error, the right LED will not light up green during the start-up.
• Wait until the right LED remains permanently off and reconnect the VDO Link.
• In case of continued failure, contact your service provider.
We, AUMOVIO Aftermarket GmbH, hereby declare that the radio equipment type
VDO Link is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following inter-
net address: https://fleet.vdo.com/support/ce-certificates/
DE – Allgemeine Sicherheitshinweise
Alle Tasten und Fahrerkartenschächte des DTCO sind mit montiertem VDO Link
zugänglich. Um auf die Druckerschublade zuzugreifen, entfernen Sie den VDO Link,
indem Sie ihn nach oben oder unten drehen. Ziehen Sie den VDO Link keinesfalls
zu sich heran.
Der VDO Link ist mit einem internen Akku ausgestattet.
• Lassen Sie den VDO Link nicht länger als 90 Tage ausgesteckt.
Dies könnte den Akku beschädigen.
• Wenn der VDO Link längere Zeit nicht verwendet wurde, muss der Akku
aufgeladen werden, bevor das Gerät einsatzbereit ist. Es kann einige Stunden
dauern, bis VDO Link eine Verbindung zu VDO Fleet herstellt.
⚠
GEFAHR – Verletzungsgefahr durch explodierenden Akku
• VDO Link nicht unter ADR-Bedingungen betreiben.
• Betreiben Sie den VDO Link nicht außerhalb des definierten
Temperaturbereichs.
• Bewahren Sie den VDO Link nicht in einer Umgebung mit extrem niedrigem
Luftdruck auf.
• Ersetzen Sie den Akku nicht.
• Werfen Sie den Akku nicht in Feuer oder in einen heißen Ofen und bewahren Sie
ihn nicht in einer Umgebung mit hohen Temperaturen auf.
• Quetschen oder zerschneiden Sie den Akku nicht.
Wenn während des Startvorgangs keine Fehler auftreten, reagiert die rechte LED
wie folgt (siehe Abbildungen 5 bis 8): Dauerhaft rot für mindestens 40 Sek. Aus für
2 Sek. Grün für 4 Sek. Danach bleibt die LED dauerhaft aus. Der VDO Link ist ein-
satzbereit.
Im Fehlerfall leuchtet die rechte LED während des Startvorgangs nicht grün.
• Warten Sie, bis die rechte LED dauerhaft aus bleibt und schließen Sie den
VDO Link erneut an.
• Wenden Sie sich bei anhaltendem Störungen an Ihren Dienstanbieter.
Hiermit erklären wir als AUMOVIO Aftermarket GmbH, dass der Funkanlagentyp
VDO Link der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Inter-
netadresse verfügbar: https://fleet.vdo.com/support/ce-certificates/
