VDO Link Kurzanleitung

VDO Link for DTCO
Enter the world of VDO Fleet Services
easier than ever before

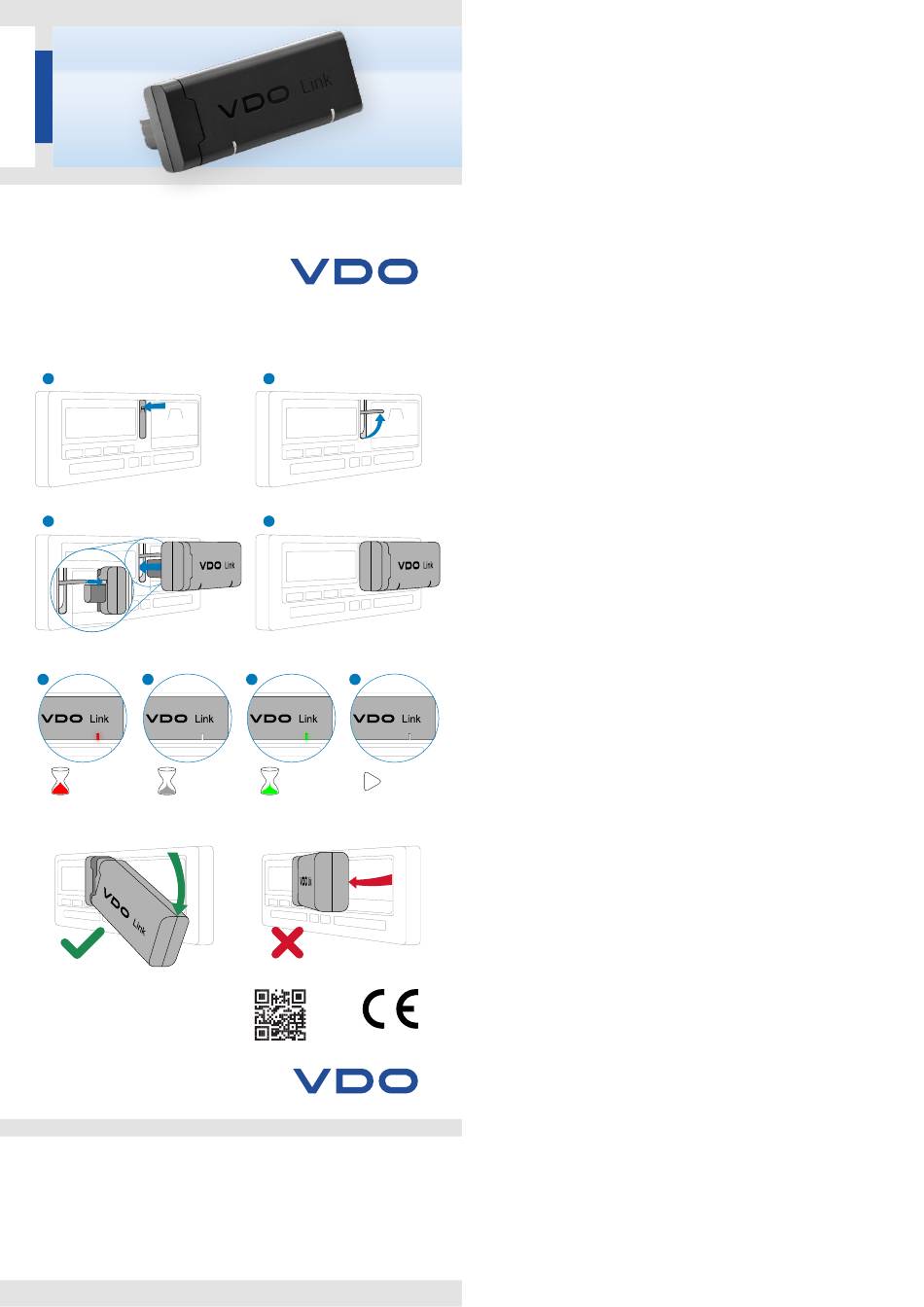

Plug & Play
1
3
5 6
40 sec. 2 sec.
Unplug
Continental Aftermarket & Services GmbH
Sodener Straße 9
65824 Schwalbach
GERMANY
Internet ww.fleet.vdo.com
E-mail tachograph@vdo.com
TD001008 | Version 02 | 2910003212100
© 2025-02 I Continental Aftermarket & Services GmbH
The information contained in this documentation can be changed without prior notification and poses no obligation for
Continental Aftermarket & Services GmbH. The description is based on the current information status at the time of prin-
ting. Subject to changes in technical details as opposed to the descriptions, statements and illustrations in the manual. Con-
tinental Aftermarket & Services GmbH can assume no liability for program errors and erroneous statements in the docu-
mentation and their consequences.
Die in dieser Dokumentation enthaltenen Informationen können ohne vorherige Ankündigung geändert werden und stel-
len seitens der Continental Aftermarket & Services GmbH keine Verpflichtung dar. Der Beschreibung liegt der zur Druckle-
gung aktuelle Informationsstand zugrunde. Änderungen von technischen Details gegenüber den Beschreibungen, Angaben
und Abbildungen in dieser Anleitung sind vorbehalten. Die Continental Aftermarket & Services GmbH kann für Programm-
fehler und für fehlerhafte Angaben in der Dokumentation und deren Folgen keine Haftung übernehmen.
www.fleet.vdo.com
®
Smart on the Road
2
4
7 8
4 sec. Ready
Technical data | Technische Daten | Données tech-
niques Datos técnicos | Dati tecnici | Technische
gegevens | Dane techniczne | Date tehnice
Processor: ARM Cortex-M4, 160 MHz
Hardware security module: ARM Cortex-M0+ with cryptography engine
to support EVITA HSM Full Level
Memory: 4 Mbyte internal (Code) and
16 Mbyte external (data)
LTE modem: CAT1 Modem SIMCOM A7682E
Internal antenna
LTE frequency bands: 1, 3, 7, 8, 20
LTE RF output power: 23 dBm ± 2.7 dB (conducted into 50 Ω)
GNSS receiver: GPS/Galileo/GLONASS/SBAS (1559 MHz ... 1610 MHz)
Internal antenna
Bluetooth: BTLE 5.0
Bluetooth output power: +9 dBm EIRP
HMI: One dual LED (red/green) and 1 single red LED
Backup battery: 215 mAh rechargeable backup battery
Operating temperature: −3 °C ... +41 °C
Data buffering temperature: −10 °C ... +65 °C
Storage temperature: −20 °C ... +25 °C (max 3 month)
−20 °C ... +60 °C (max 1 month)
Storage & operating humidity: 25 % ... 75 % not condensing
Protection classification: IP41, flame resistant material
Dimensions: Device and adaptor: 84.8 mm x 34 mm x 18.4 mm
Device: 76.4 mm × 34 mm × 18.4 mm
Backend protocol: MQTT / TLS
Power interface: Front connector DTCO
Nominal supply voltage: 24 V DC
Operating supply range: 14 V DC ... 32 V DC (active mode 55 mA)
Online Instruction: www.fleet.vdo.com/VDO Link
EN – General safety information
All buttons and driver card slots of the DTCO are accessible with a mounted VDO Link. To
access the printer paper tray, remove the VDO Link by rotating it up or down. Do not pull
the VDO Link towards you.
The VDO Link is equipped with an internal battery.
• Do not leave the VDO Link unplugged for more than 90 days.
This could damage the battery.
• When VDO Link was not used for a longer period the battery needs to be charged
before the device is ready for use. It may take a few hours before VDO Link connects to
VDO Fleet.
⚠
DANGER – Risk of injury due to exploding battery
• Do not operate the VDO Link in ADR conditions.
• Do not operate the VDO Link outside the defined temperature range.
• Do not keep the VDO Link in an environment with extremely low air pressure.
• Do not replace the battery.
• Do not dispose of battery into fire or a hot oven, or keep in an environment with high
temperatures.
• Do not mechanically crush or cut the battery.
If there are no errors during the start-up, the right LED reacts as follows (see figures 5 to 8):
Solid red for at least 40 sec. Off for 2 sec. Green for 4 sec. After that, the LED remains per-
manently off. The VDO Link is ready to use.
In case of an error, the right LED will not light up green during the start-up.
• Wait until the right LED remains permanently off and reconnect the VDO Link.
• In case of continued failure, contact your service provider.
Hereby, Continental declares that the radio equipment type VDO Link is in compliance with
Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet ad-
dress: https://fleet.vdo.com/support/ce-certificates/
DE – Allgemeine Sicherheitshinweise
Alle Tasten und Fahrerkartenschächte des DTCO sind mit montiertem VDO Link zugänglich.
Um auf die Druckerschublade zuzugreifen, entfernen Sie den VDO Link, indem Sie ihn nach
oben oder unten drehen. Ziehen Sie den VDO Link keinesfalls zu sich heran.
Der VDO Link ist mit einem internen Akku ausgestattet.
• Lassen Sie den VDO Link nicht länger als 90 Tage ausgesteckt.
Dies könnte den Akku beschädigen.
• Wenn der VDO Link längere Zeit nicht verwendet wurde, muss der Akku aufgeladen
werden, bevor das Gerät einsatzbereit ist. Es kann einige Stunden dauern, bis VDO Link
eine Verbindung zu VDO Fleet herstellt.
⚠
GEFAHR – Verletzungsgefahr durch explodierenden Akku
• VDO Link nicht unter ADR-Bedingungen betreiben.
• Betreiben Sie den VDO Link nicht außerhalb des definierten Temperaturbereichs.
• Bewahren Sie den VDO Link nicht in einer Umgebung mit extrem niedrigem Luftdruck
auf.
• Ersetzen Sie den Akku nicht.
• Werfen Sie den Akku nicht in Feuer oder in einen heißen Ofen und bewahren Sie ihn
nicht in einer Umgebung mit hohen Temperaturen auf.
• Quetschen oder zerschneiden Sie den Akku nicht.
Wenn während des Startvorgangs keine Fehler auftreten, reagiert die rechte LED wie folgt
(siehe Abbildungen 5 bis 8): Dauerhaft rot für mindestens 40 Sek. Aus für 2 Sek. Grün für 4
Sek. Danach bleibt die LED dauerhaft aus. Der VDO Link ist einsatzbereit.
Im Fehlerfall leuchtet die rechte LED während des Startvorgangs nicht grün.
• Warten Sie, bis die rechte LED dauerhaft aus bleibt und schließen Sie den VDO Link
erneut an.
• Wenden Sie sich bei anhaltendem Störungen an Ihren Dienstanbieter.
Hiermit erklärt Continental, dass der Funkanlagentyp VDO Link der Richtlinie 2014/53/EU
entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse
verfügbar: https://fleet.vdo.com/support/ce-certificates/
