Benutzerdefinierte Kurve Zurücksetzen - Pulsar R86 Bedienungsanleitung

Die benutzerdefinierte Echoausblendungskurve kann auf drei Arten modifiziert werden:
1. Vorhandenes Echo modifizieren
Das Ändern der Amplitude oder der Breite eines vorhandenen Echos in der benutzerdefinierten
Ausblendungskurve ist der gebräuchlichste Anwendungsfall für diese Methode. Sie kann beispielsweise
eingesetzt werden, um den Schwankungen durch den Einsatz von Mischerschaufeln Rechnung zu tragen. Wenn
Mischerschaufeln stehen, während die erste Kurve erstellt wird, kann es vorkommen, dass sich die Schaufeln
beim nächsten Stoppen an einer geringfügig anderen Position befinden. Diese neue Schaufelposition kann zu
einer geringfügig anderen Position ihres Echos führen. Echos der Schaufel erscheinen in der Echokurve im
Vergleich zum Echo in der ursprünglichen Kurve geringfügig nach links oder rechts versetzt. Auch die
Amplitude kann etwas abweichen. In diesem Fall würde durch die Verbreiterung des vorhandenen Echos oder
die Veränderung seiner Amplitude eine Echoausblendungskurve erzeugt werden, die sowohl die ursprüngliche
als auch die neue Position des Echos umfasst.
2. Echo hinzufügen
Mit dieser Funktion kann ein Echo von der Echtzeit-Kurve in die benutzerdefinierte Ausblendungskurve
kopiert werden. Sie würde verwendet werden, wenn in der Echtzeit-Kurve eine neues Echo auftritt, nachdem
die ursprünglich erstellte Echoausblendungskurve gespeichert wurde.
HINWEIS: Wäre zu diesem Zeitpunkt der Füllstand im Behälter höher, würde das Speichern einer komplett neuen
Echoausblendungskurve dazu führen, dass der untere Abschnitt der Echoausblendungskurve verloren ginge.
Daher ist es in solchen Fällen von Vorteil, dass das neue Echo der vorhandenen benutzerdefinierten Kurve
hinzugefügt werden kann, sodass der untere Abschnitt der Kurve nicht verloren geht.
3. Benutzerdefinierte Kurve zurücksetzen
Wenn es notwendig wird, Änderungen zu streichen, die während der oben beschriebenen Änderungs-
verfahren vorgenommen wurden, kann die benutzerdefinierte Ausblendungskurve mithilfe der Schalt-
fläche „Benutzerdefinierte Kurve zurücksetzen" auf ihre ursprünglichen Werte zurückgesetzt werden.
VERFAHREN
Breite und Amplitude eines vorhandenen Echos ändern:
Um ein in einer benutzerdefinierten Echoausblendungskurve vorhandenes Echo zu ändern, muss der Benutzer das
gewünschte Echo identifizieren und die Änderungen festlegen, die an diesem Echo vorzunehmen sind. Der Benutzer
beginnt die Methode Benutzerdefinierte Ausblendungskurve in der DTM unter Diagnostics/Echo Curve.
1. Stellen Sie, bevor Sie fortfahren, sicher, dass eine Standard-Echoausblendung erfasst wurde (die Standard-
Echoausblendung erscheint als rote Kurve in der Grafik).
58-603 Pulsar ® Modell R86 Radarmessumformer

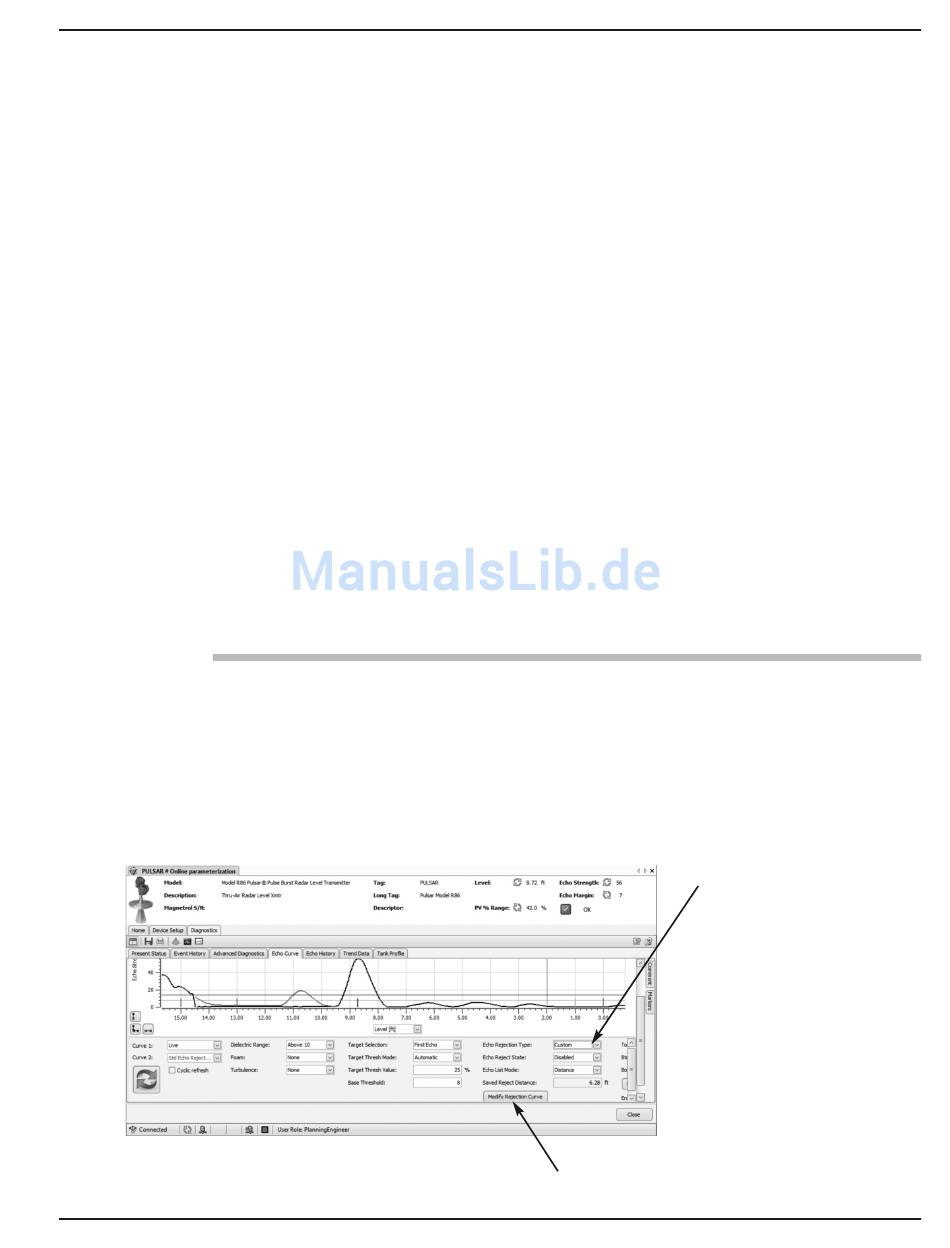

Ändern Sie den „Echo
Rejection Type" von
„Standard" auf „Custom"
(benutzerdefiniert).
Die Schaltfläche „New Rejection Curve" wechselt
auf „Modify Rejection Curve"
71
