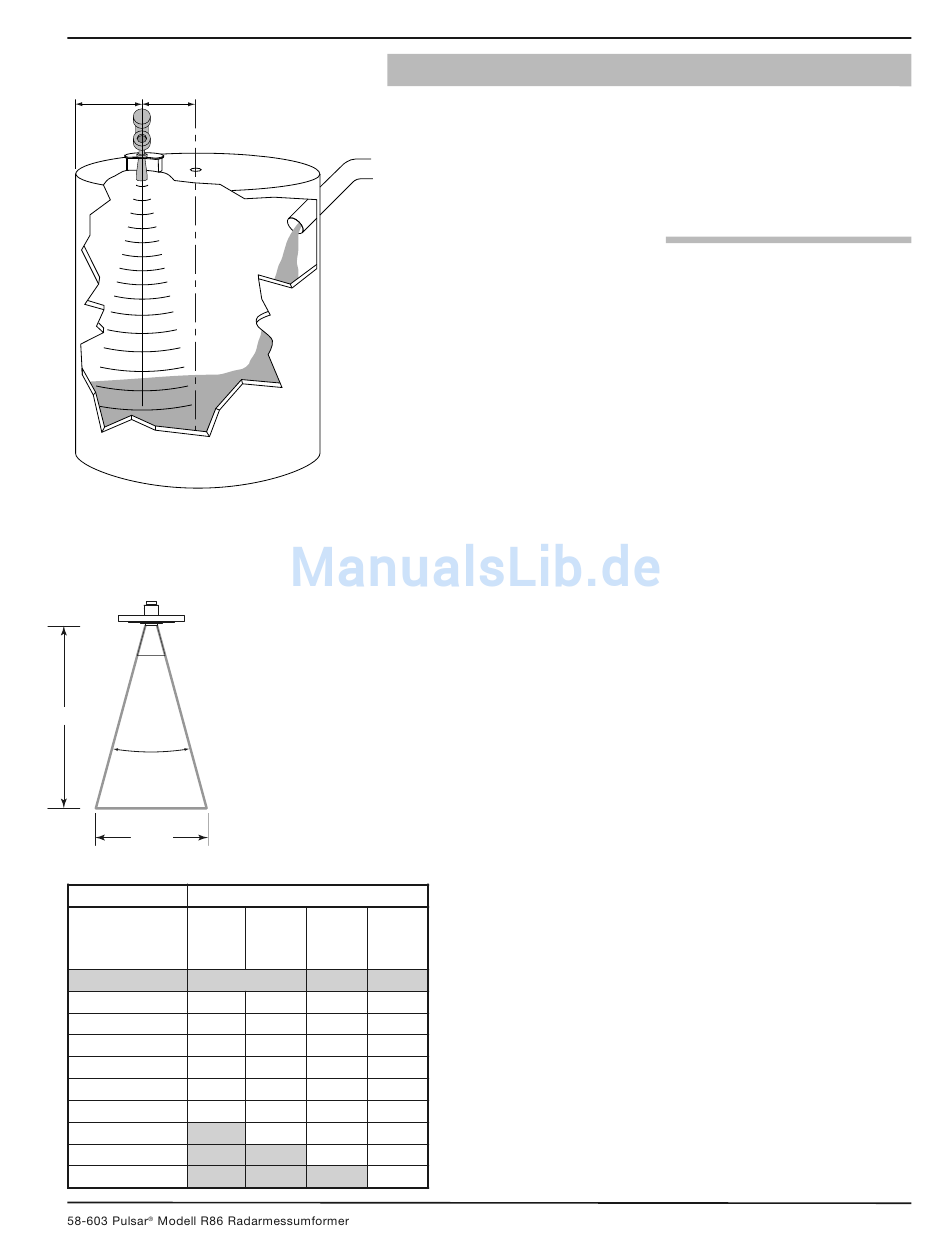

>45 cm 1/2 Radius
D
∝
W
Breite
Strahlungswinkel, Breite bei -3 dB; m
Antennen-
1 1 ⁄ "-Horn
2

Strahlungswinkel

20°
∝
( )
Distanz, D – m
3 1,1
6 2,1
9 3,2
12 4,2
15 5,3
18 6,3
20
30
40

2.4 Montage

2.4.1 Installieren der Antenne

2"-Horn 3"-Horn 4"-Horn
18° 11° 9°
1,0 0,6 0,5
1,9 1,2 0,9
2,9 1,7 1,4
3,8 2,3 1,9
4,8 2,9 2,4
5,7 3,5 2,8
6,3 3,9 3,1
5,8 4,7
6,3
Der PULSAR Modell R86 Radarmessumformer kann mit einer
Vielzahl von Prozessanschlüssen an einem Behälter montiert werden.
In der Regel werden Gewinde- oder Flanschanschlüsse verwendet. Für
Informationen zu Größen und Typen der erhältlichen Anschlüsse,
siehe Abschnitt 3.8.2, Antennenmodellnummern.
Stellen Sie vor der Installation Folgendes sicher:
• Die auf den Typenschildern des PULSAR Modell R86
Messumformers und der Antenne aufgeführten Modell- und
Seriennummern sind identisch.
• Prozesstemperatur und -druck, Epsilonwert, Turbulenz und
Distanz entsprechen den technischen Daten der Antenne für die
Installation.
• Die Schutzkappe bleibt auf der Antenne, wenn der Messumformer
erst zu einem späteren Zeitpunkt installiert werden soll.
• Die Antenne wird am optimalen Einbauort montiert. Spezifische
Informationen hierzu finden Sie in folgenden Abschnitten:
Einbauort, Strahlungswinkel, Störobjekte und Stutzen.
• Falls der Flüssigkeitsstand bis zur Antenne reicht und die
Flüssigkeit die Antenne berührt, wird die Zuverlässigkeit der
Messung durch Störgeräusche und Ansatzbildung drastisch
verringert. Die Flüssigkeit sollte nicht näher als 50 mm von der
Unterseite der Antenne entfernt sein oder 300 mm vom
Sensornullpunkt (es gilt der größere Wert).

2.4.1.1 Einbauort

Der Radarmessumformer sollte im Idealfall so montiert werden,
dass ein ungehinderter Signalweg zur Flüssigkeitsoberfläche
möglich ist. Hier sollte er mittels Mikrowellenenergie die
größtmögliche Fläche beleuchten. Siehe Abschnitt 2.4.1.2,
Strahlungswinkel. Hindernisse, die sich nicht vermeiden lassen,
erzeugen Reflexionen, die während der Konfiguration vor Ort
verringert werden müssen. Siehe Abschnitt 3.3.3,
Echoausblendung. Montieren Sie ihn an einem Einbauort mit dem
1
halben ( ⁄ ) Radius der Behälteroberseite. Montieren Sie ihn nicht
2
in der Mitte des Behälters oder innerhalb eines Radius von 45 cm
zur Behälterwand. Wenden Sie sich bitte an den technischen
Kundendienst von Magnetrol, wenn eine Montage in einem
Abstand unter 45 cm erforderlich ist.
2.4.1.2 Strahlungswinkel
Die verschiedenen Hornantennen weisen leicht unterschiedliche
Strahlungsbereiche auf. Der Strahlungsbereich sollte idealerweise
mit dem Mikrowellenstrahl eine maximale Flüssigkeitsoberfläche
erreichen und dabei möglichst wenig Kontakt mit anderen
Objekten im Behälter einschließlich Behälterwand haben.
Verwenden Sie die Tabelle auf der linken Seite, um den
optimalen Einbauort zu bestimmen.
15
