58-603 Pulsar ® Modell R86 Radarmessumformer
3.0

Referenzinformationen

Dieser Abschnitt enthält einen Überblick über den Betrieb des
PULSAR Modell R86 Radarmessumformers, Informationen zur
Fehlersuche bei häufigen Problemen, vorhandene Zulassungen,
Listen von Ersatzteilen und empfohlenen Ersatzteilen sowie
ausführliche physikalische Daten, Funktionsdaten und
Leistungsdaten.
3.1

Beschreibung

Der PULSAR Modell R86 ist ein 24 V DC, 2-Leiter-
Füllstandmessumformer, der nach dem Impulsradarprinzip
arbeitet. Die Elektronik ist in einem ergonomischen Gehäuse
untergebracht, das aus zwei Doppelkammern besteht, die im
Winkel von 20 Grad ausgerichtet sind, um Verdrahtung und
Kalibrierung zu erleichtern. Diese beiden Kammern sind mit
einer wasserdichten Durchführung verbunden.
3.2

Funktionsprinzip

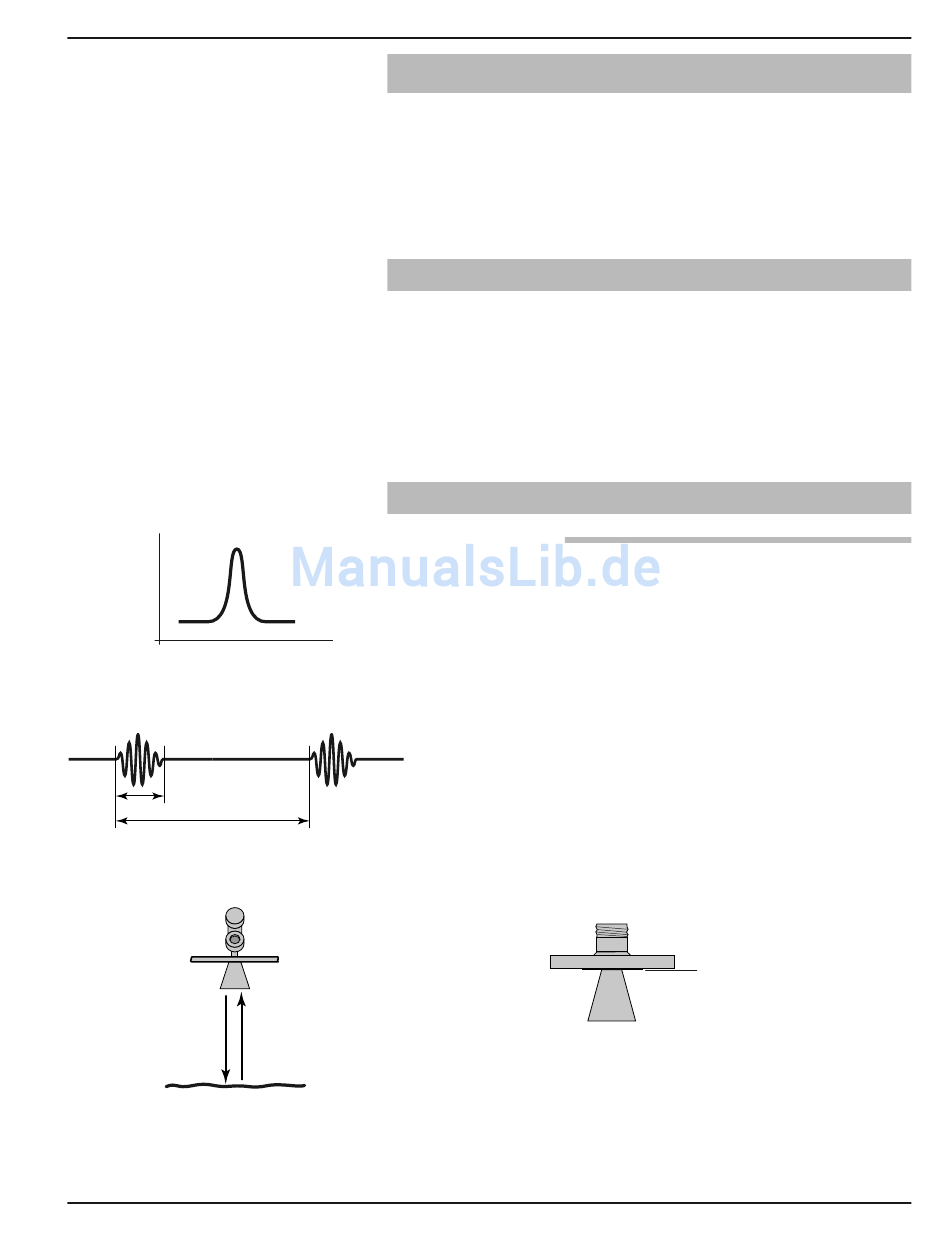

3.2.1 Impulsradar
Der PULSAR Modell R86 ist ein mittels Schnellkupplung
montierter, nach unten ausgerichteter Impulsradarmessumformer,
der mit 26 GHz betrieben wird. Anders als echte Impulsgeräte
(z. B. GWR), die eine einzige, scharfe (schnell ansteigende)
Wellenform mit Breitbandenergie aussenden, sendet der PULSAR
Modell R86 kurze Impulse von 26 GHz aus und misst die
Laufzeit des Signals, das von der Flüssigkeitsoberfläche reflektiert
wird. Die Distanz wird anhand der folgenden Gleichung
berechnet: Distanz = C (Lichtgeschwindigkeit) × Laufzeit/2.
Anschließend wird der Füllstandwert unter Berücksichtigung
anwendungsspezifischer Konfigurationsdaten ermittelt. Der
genaue Referenzpunkt für Distanz- und Füllstandberechnungen
ist der Sensornullpunkt – Unterkante eines NPT-Gewindes,
Oberkante eines BSP-Gewindes oder Stirnseite eines Flanschs.
ANSI- oder DIN-
Schweißflansch
Sensornullpunkt
