Pulsar R86 Bedienungsanleitung Seite 48

48

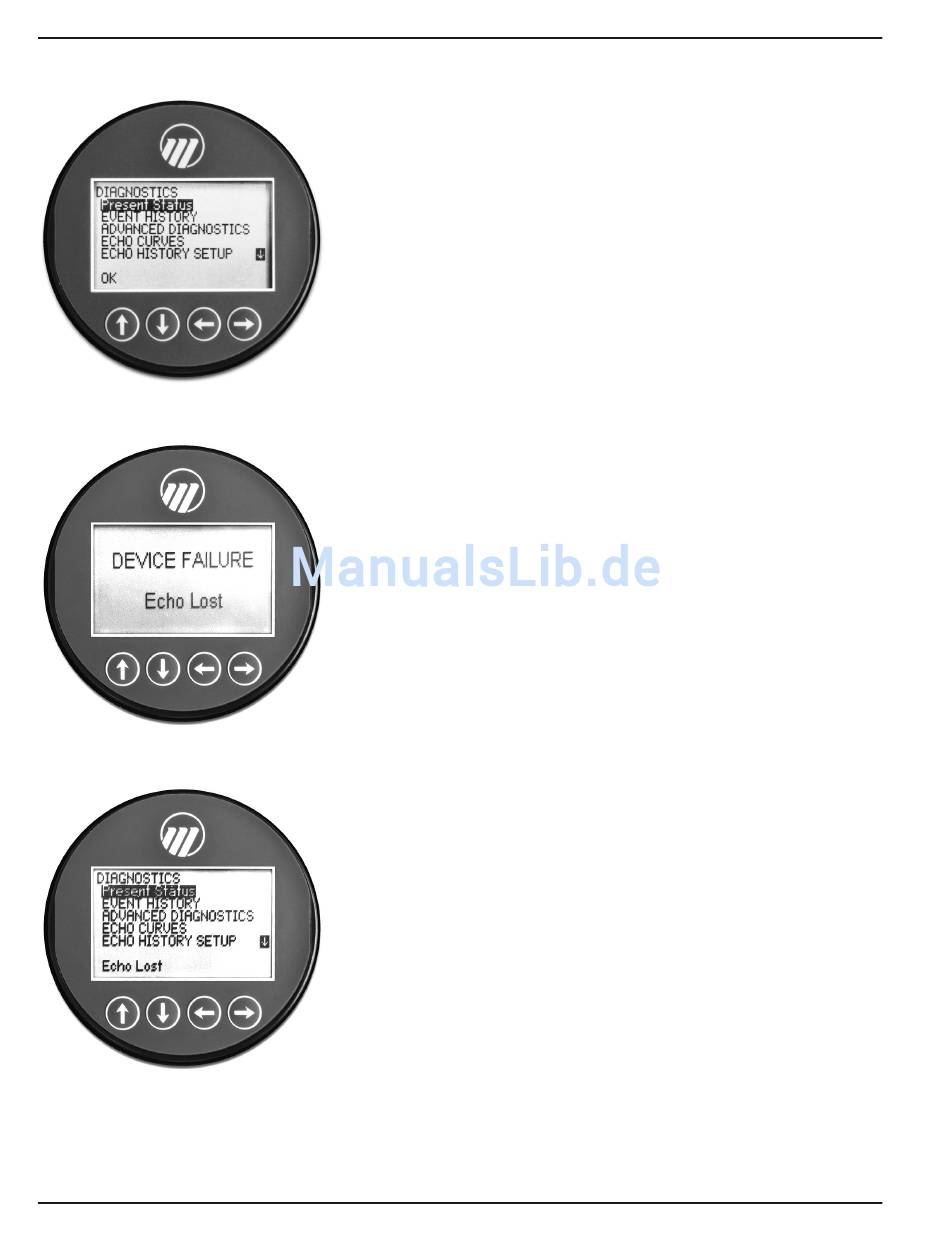

Wenn der Messumformer normal arbeitet und der markierte
Cursor auf Aktueller Status steht, zeigt die untere LCD-Zeile OK
an, weil kein Diagnoseindikator aktiv ist.
EVENT HISTORIE – Dieses Menü zeigt die letzten zwanzig
Ereignisse hinsichtlich Konfiguration und Event Log der
Diagnosefunktion an.
ERWEITERTE DIAGNOSE – Dieses Menü zeigt Parameter für
einige der erweiterten Diagnosefunktionen an, über die das
Modell R86 verfügt.
INTERNE WERTE – Dieses Menü zeigt die
schreibgeschützten internen Parameter an.
ELEKTRONIK TEMP. – Dieses Menü zeigt im
Elektronikmodul gemessene Temperaturen in Grad F oder C
an.
TRANSMITTER TESTS – Über dieses Menü kann der
Anwender den Ausgangsstrom manuell auf einen konstanten
Wert setzen. Mit dieser Methode kann der Anwender den
Betrieb anderer Ausrüstungsteile in der Schleife überprüfen.
ECHO KURVE – Mit diesem Menü kann der Anwender auf der
LCD-Anzeige die Echokurve und die Echoausblendungskurve in
Echtzeit darstellen.
58-603 Pulsar ® Modell R86 Radarmessumformer
