R > 250 Ω
L
Anzeige im
Kontrollraum
Stromversorgung
Strommesser
32
2.7
Abzweig
– +

2.7.3 HART-Revisionstabelle

2.7.3.1 Modell R86

HART-Ausführung HCF-Veröffentlichungsdatum Kompatibel mit R86-
Dev V1 DD1

Konfiguration mit HART

Mit Hilfe eines HART- (Highway Addressable Remote Transducer)
Fernsteuerungsgeräts wie etwa einem HART-Kommunikator kann
eine Kommunikationsverbindung zum PULSAR Modell R86
Messumformer hergestellt werden. Wird es an den Regelkreis
angeschlossen, zeigt es dieselben Systemmesswerte an wie der
Messumformer. Der Kommunikator kann zudem zur
Konfiguration des Messumformers eingesetzt werden.
Der HART-Kommunikator muss möglicherweise aktualisiert
werden, damit die Software des PULSAR Modells R86 (DD -
Gerätebeschreibungen) enthalten ist. Die Anweisungen zur
Aktualisierung finden Sie im Handbuch Ihres HART-
Kommunikators.
Ein Zugriff auf die Konfigurationsparameter ist zudem mit
PACTware und Modell R86 DTM oder mit Hilfe von AMS mit
EDDL möglich.
2.7.1 Anschlüsse
Ein HART-Kommunikator kann von einem entfernten Standort
bedient werden. Dazu wird er an eine Fernverbindung oder direkt
an den Anschlussblock im Anschlussgehäuse des PULSAR-
Messumformers Modell R86 angeschlossen.
Das HART-Protokoll arbeitet mit der Technik der
Frequenzumtastung für digitale Hochfrequenzsignale,
basierend auf dem Kommunikationsstandard Bell 202.
Es nutzt den 4-20 mA-Regelkreis und benötigt eine

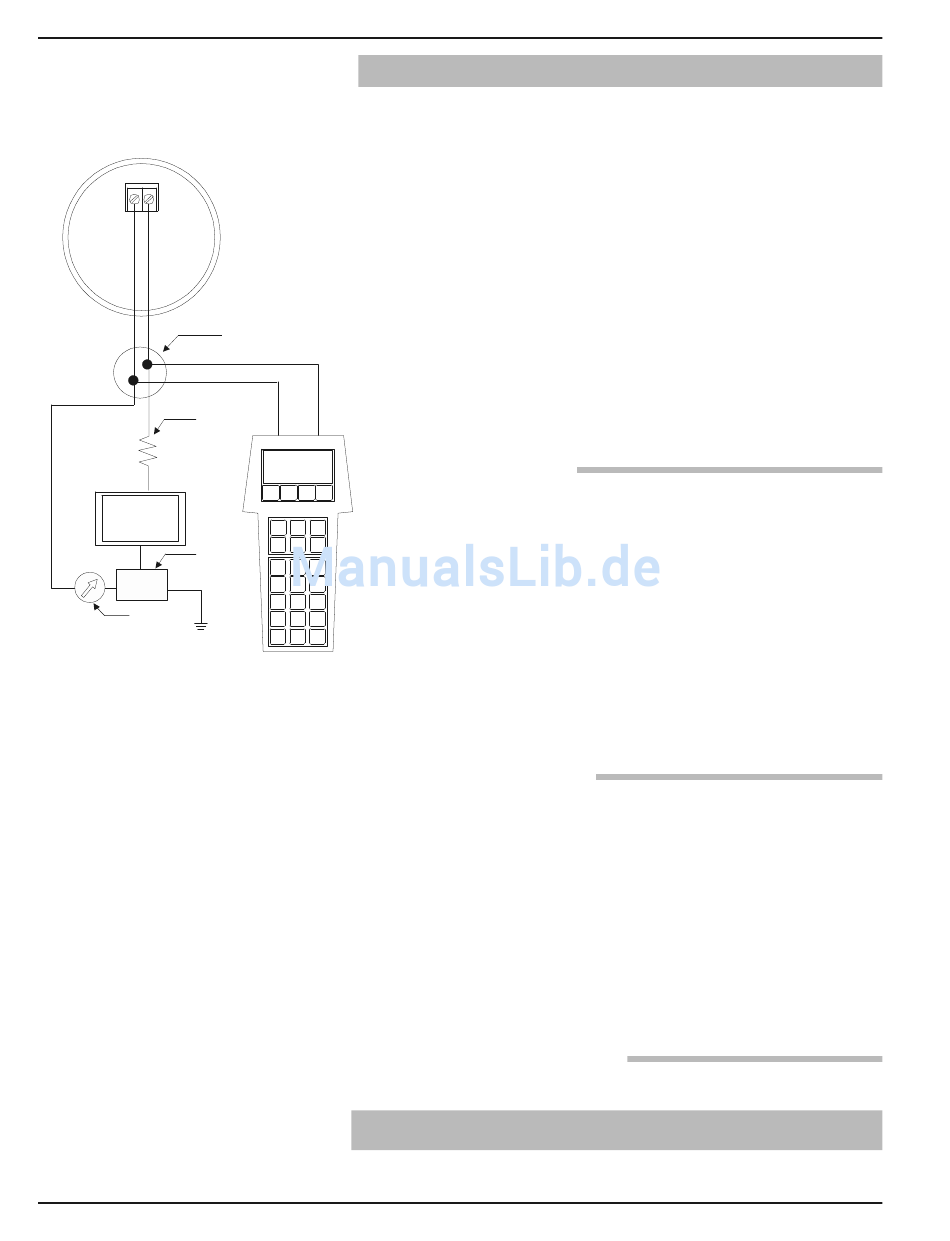

Lastwiderstand von 250 Ω. Die Abbildung zeigt einen
typischen Anschluss zwischen einem Kommunikator und
einem PULSAR Modell R86 Messumformer.
2.7.2 Menü Display
Eine Kommunikatoranzeige besteht in der Regel aus einer LCD-
Anzeige mit acht Zeilen zu je 21 Zeichen. Nach dem Anschließen
erscheint in der obersten Zeile jedes Menüs die Bezeichnung des
Modells (Modell R86) sowie seine Tag-Nummer oder Adresse.
Ausführliche Informationen zum Betrieb finden Sie in der
Bedienungsanleitung, die dem HART-Kommunikator beiliegt.
Die Online-Menübäume des PULSAR-Messumformers Modell
R86 sind in der folgenden Abbildung dargestellt. Öffnen Sie das
Menü durch Drücken der alphanumerischen Taste 4, Device
Setup, um das Menü der zweiten Ebene zu öffnen.
April 2017
58-603 Pulsar
®
Software
Version 1.0a und spätere
Versionen
® Modell R86 Radarmessumformer
