Konfigurationsparameter
Volumen Einheiten
Behälter-Type
Kundentabellen-Typ
Kundentabellen-Werte
LINEAR
40

3.3.4.2 Konfiguration mit Kundentabelle

Kann keiner der neun aufgeführten Behältertypen eingesetzt
werden, kann eine Kundentabelle erstellt werden. Das Verhältnis
zwischen Füllstand und Volumen kann mit maximal 30 Punkten
dargestellt werden. Die folgende Tabelle erläutert die einzelnen
Systemkonfigurationsparameter, die für Volumenanwendungen
erforderlich sind, wenn eine Kundentabelle erforderlich ist.
Erläuterung (Volumetrische Kundentabelle)
Es kann zwischen Gallonen, Barrel, Milliliter, Liter, Cubic Feet oder Cubic Inches gewählt
werden.
Wählen Sie Kunden-Tabelle, wenn keiner der neun Behälter-Typen verwendet werden kann.

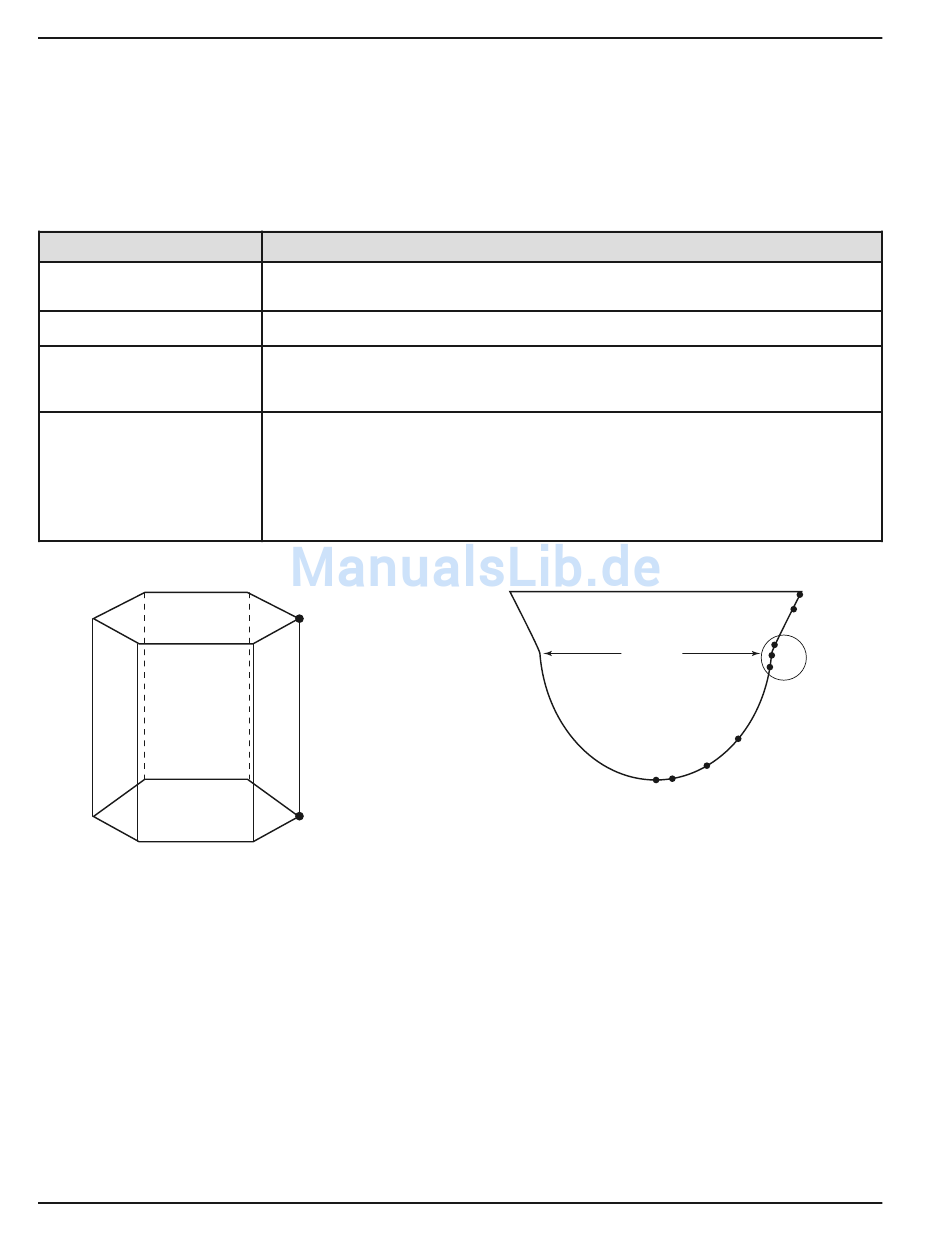

Die Punkte in der Kundentabelle können ein lineares (gerade Linie zwischen nebeneinander
liegenden Punkten) oder Profil- (kann eine gebogene Linie zwischen Punkten sein) Verhältnis
aufweisen. Nähere Informationen finden Sie in der nachfolgenden Zeichnung.
Zur Erstellung der Kundentabelle können maximal 30 Punkte verwendet werden. Jedes
Wertepaar verfügt über einen Füllstand (Höhe) in der Einheit, die auf dem Bildschirm
Füllstandeinheiten gewählt wurden, sowie über das zugehörige Volumen für diesen
Füllstandpunkt. Die Werte müssen monoton sein, d.h. jedes Wertepaar muss größer sein als
das vorhergehende Paar aus Füllstand und Volumen. Das letzte Wertepaar muss den höchsten
Füllstandwert und Volumenwert im Zusammenhang mit dem Füllstand im Behälter aufweisen.
P2
Verwenden, wenn Wände nicht senkrecht zur Basis stehen.
P1
Konzentrieren Sie mindestens zwei Punkte an Anfang (P1) und
Ende (P9) sowie drei Punkte an jeder Seite der Übergangspunkte.
Übergangs-
punkt
P6
P5
P4
P3
P2
P1
PROFIL
58-603 Pulsar ® Modell R86 Radarmessumformer
P9
P8
P7
