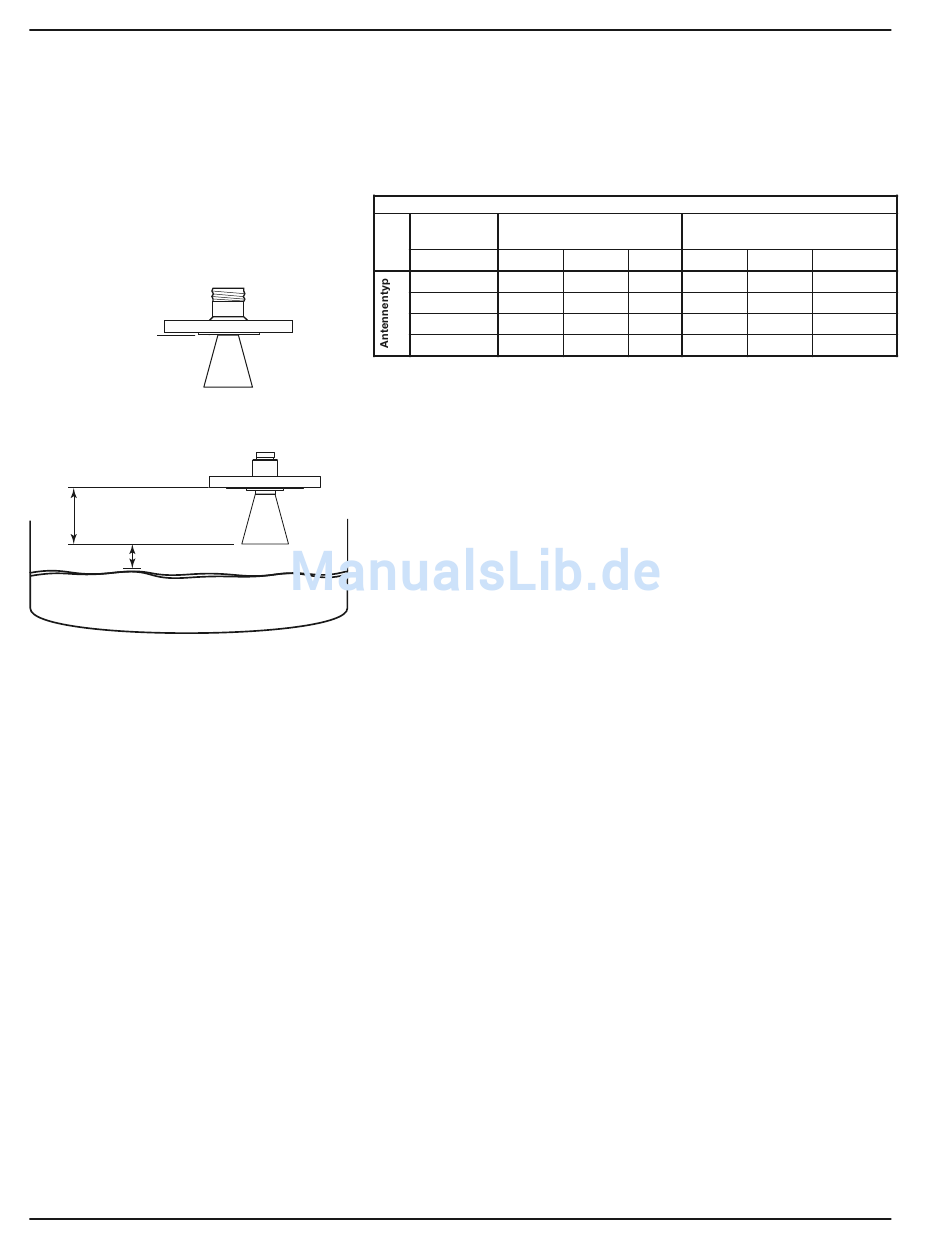

Sensornullpunkt
ANSI- oder DIN-Schweißflansch
300 mm
oder
50 mm
14

2.3.3.1 Maximaler Abstand

Die nachfolgende Tabelle zeigt den maximalen Messbereich
(Distanz) jeder Antenne anhand der fundamentalen Bedingungen
Epsilonwert, Distanz und Turbulenzen. Der Abstand wird ab
dem Sensornullpunkt (Unterseite des NPT-Gewindes, Oberseite
des BSP-Gewindes bzw. Dichtfläche eines Flanschs) gemessen.
R86 max. empfohlener Messbereich in m
Keine oder leichte Turbulenzen
Epsilonwert >
1.7 – 3
1½"-Horn 9
2"-Horn 10
3"-Horn 15
4"-Horn 20

2.3.3.2 Mindestabstand

Falls der Füllstand der Flüssigkeit bis zur Antenne reichen kann,
wird die Zuverlässigkeit der Messung durch Störgeräusche und
Ansatzbildung drastisch verringert. Die Flüssigkeit sollte nicht
näher als 50 mm von der Unterseite der Antenne entfernt sein
oder 300 mm vom Sensornullpunkt (es gilt der größere Wert).

2.3.3.3 Problematische Anwendungen; GWR-Alternative

Einige Anwendungen können berührungslosen
Radarmessumformern Probleme bereiten. Für folgende
Anwendungsfälle werden GWR-Messumformer empfohlen:
• Medien mit extrem niedrigem Epsilonwert (
• Tauchrohre, Standrohre, Tragrahmenbehälter, Bezugsgefäße und
Bypass-Säulen.
• Sehr schwache Reflexionen der Flüssigkeitsoberfläche (vor allem
bei Turbulenzen) können die Leistung vermindern.
• Behälter, die stark mit Falschzielen (Mischer, Pumpen, Leitern,
Rohre usw.) bestückt sind.
• In Fällen mit sehr niedrigen Füllständen von Medien mit
niedrigem Epsilonwert, kann der Metallbehälterboden erfasst
werden, wodurch die Leistung beeinträchtigt werden kann.
• Schaum kann entweder die Mikrowellenenergie absorbieren oder
reflektieren, in Abhängigkeit von der Tiefe, Epsilonwert, Dichte
und Wanddicke der Blasen. Aufgrund typischer Variationen der
Schaummenge (Tiefe) ist es unmöglich, die Leistung zu
quantifizieren. Es kann möglich sein, dass ein Großteil, nur
wenig oder gar keine der übertragenen Energie empfangen wird.
• Wenn Messungen in der Nähe des Flanschs entscheidend sind
Bedingungen mit extrem hohen Flüssigkeitsständen
(Überlaufen), bei denen die Flüssigkeit in der Nähe der
Antenne Fehlmessungen und Messausfälle verursachen kann.
• Trennschichtanwendungen
Weiterführende Informationen enthält die technische
Information GE 57-106 für das Eclipse
Mittelschwere oder schwere
Turbulenzen
3 – 10 10 – 100 1.7 – 3
3
12 18
3
15 20
4
20 30
7
30 40
ε
<1,7)
r
® Modell 706.
58-603 Pulsar ® Modell R86 Radarmessumformer
3 – 10 10 – 100
5
8
6
10
9
12
12
15
