20 mA
200 cm
150 cm
4 mA
60 cm
25 cm
Beispiel 2
125 cm
80 cm
15 cm
8 cm
Beispiel 3
58-603 Pulsar ® Modell R86 Radarmessumformer
Level Einheiten = cm
Behälterhöhe = 200 cm
Antennen-Modell = RB4
Antennen Verlängerung
= 0
Antennenmontage =
Flansch
Dielektrik Bereich =
Über 10
4 mA = 35 cm
20 mA = 125 cm
Untere Block-
distanz = 25 cm
Level Einheiten = cm
Behälterhöhe = 125 cm
Antennen-Modell = RB3
Antennenmontage =
Flansch
Dielektrik Bereich =
Über 10
20 mA
4 mA = 0 cm
20 mA = 80 cm
Untere Blockdistanz
= 15 cm
4 mA
Schwallrohr ID = 8 cm

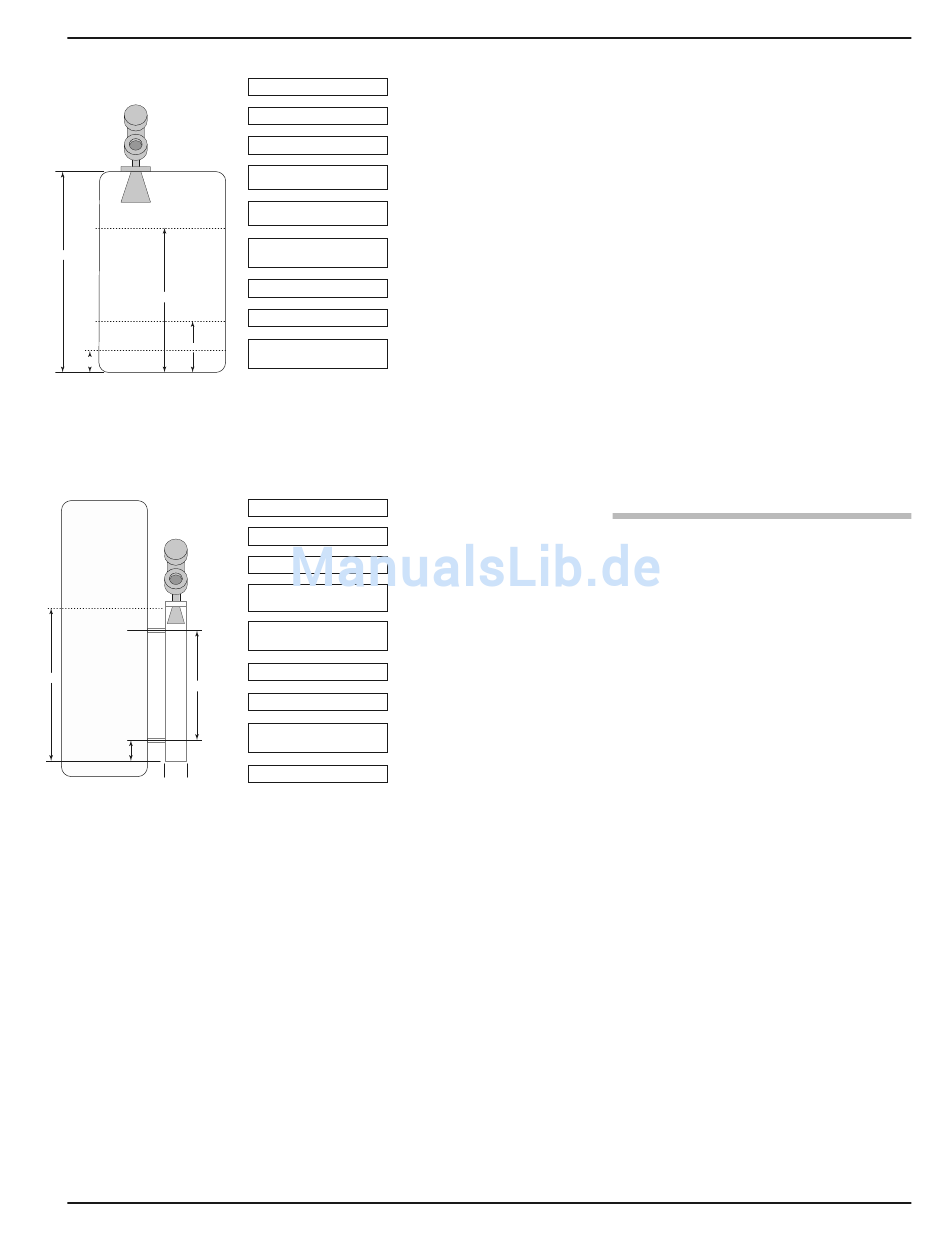

Beispiel 2 (untere Blockdistanz = 25 cm):
Die Anwendung erfordert eine Modell RB4 Antenne in einem
200-cm-Behälter mit einem Flansch als Prozessanschluss.
Nach Wunsch des Anwenders sollen 4 mA Sollwert (LRV) bei
60 cm und 20 mA Sollwert (URV) bei 150 cm liegen,
gemessen vom Boden des Behälters.
Wird der PULSAR Modell R86 Messumformer in einem
Tauchrohr montiert, ist es in der Regel empfehlenswert, das Gerät
mit dem 4 mA Sollwert (LRV) am unteren Prozessanschluss und
mit dem 20 mA Sollwert (URV) am oberen Prozessanschluss zu
konfigurieren. Der Messbereich wird dann das Mitte-zu-Mitte-
Maß.
Beispiel 3:
Die Anwendung erfordert eine Modell RB3 Antenne mit
Flanschanschluss, die Wasser in einem Gefäß mit einem
Innendurchmesser von 8 cm misst. Der Anwender wünscht,
dass der 4 mA Sollwert am unteren Prozessanschluss und der
20 mA Sollwert am oberen Prozessanschluss gemessen wird.
3.3.2 Rücksetzfunktion
Am Ende des Menüs GERÄTE KONFIG/ERWEITERTE
KONFIG befindet sich der Parameter „Zurücksetzen?". Sollte
ein Anwender während der Konfiguration oder der erweiterten
Fehlersuche einen Fehler machen, kann er damit die
Konfiguration des Modell R86 Messumformers zurücksetzen.
Ein spezifisches Merkmal des Modell R86 Messumformers ist,
dass MAGNETROL das Gerät gemäß den Kundenwünschen
vollständig vorkonfigurieren kann. Daher wird das Gerät durch
die Rücksetzfunktion wieder in den Zustand versetzt, in dem es ab
Werk versandt wurde.
Es wird empfohlen, sich an den technischen Kundendienst von
MAGNETROL zu wenden, da für dieses Zurücksetzen das
erweiterte User-Passwort erforderlich ist.
37
