2.6.2 Navigieren im Menü und Eingabe von Daten
• Die Menübezeichnungen sind in Großbuchstaben angegeben
• Die Parameter sind in Worten mit großem Anfangsbuchstaben
2.6.2.1 Navigieren im Menü

2.6.2.2 Auswahl der Daten

Eingabe
Lastwiderstand von mindestens 250 Ohm erforderlich. Weitere
Informationen dazu finden Sie im Handbuch Ihres HART-
Kommunikators.
konfiguriert werden. Ignorieren Sie alle während dieser Zeit
eventuell erscheinenden Diagnoseindikatoren.

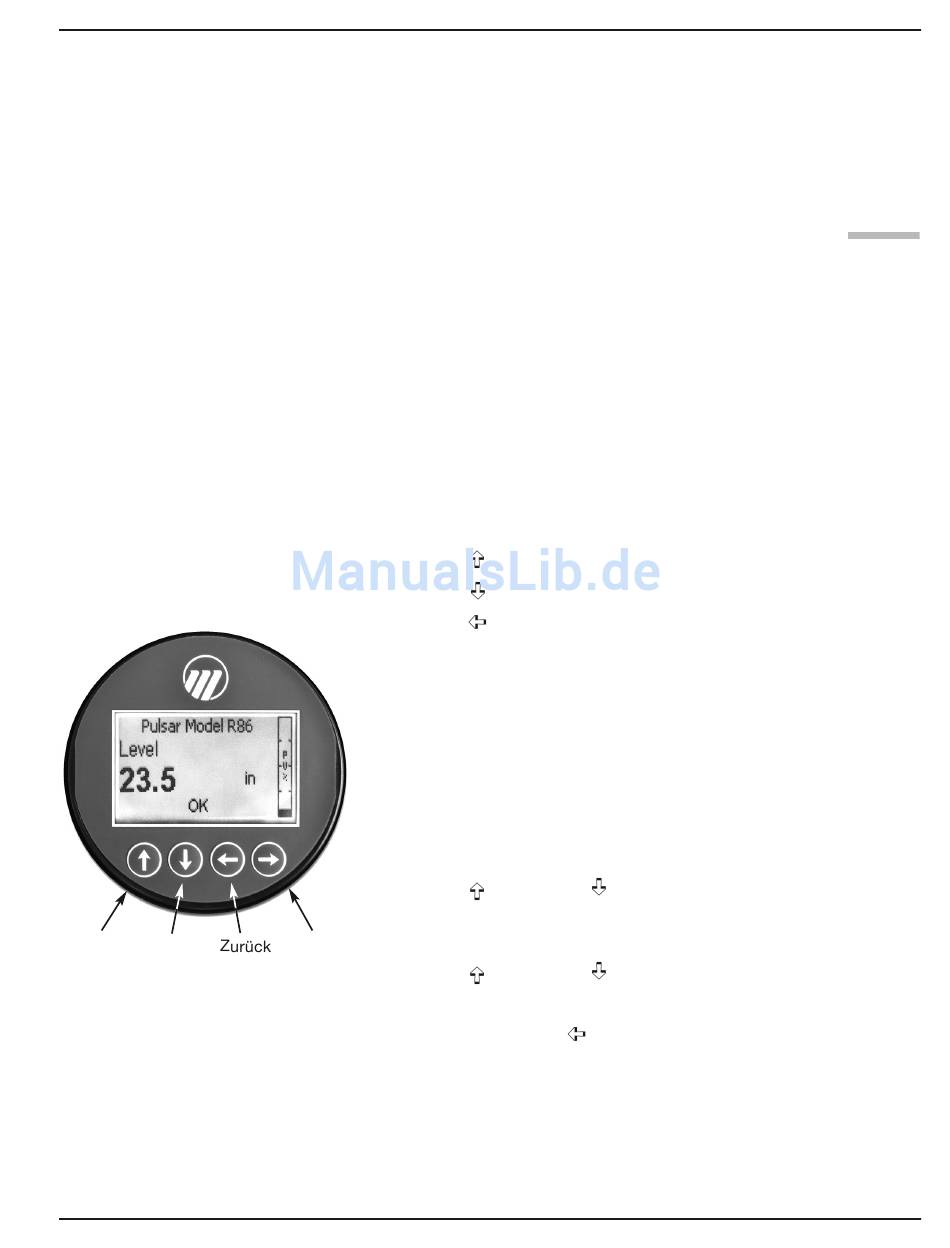

Über die vier Drucktasten stehen unterschiedliche Funktionen
zur Menüführung und zur Dateneingabe zur Verfügung.
Die Benutzerschnittstelle des PULSAR Modells R86 ist
hierarchisch aufgebaut und entspricht am ehesten einer
Baumstruktur. Jede Ebene im Baum umfasst ein oder mehrere
Elemente. Bei diesen Elementen handelt es sich entweder um
Menübezeichnungen oder Parameterbezeichnungen.
angegeben
HOCH navigiert zum vorherigen Element im Menüzweig.
RUNTER navigiert zum nächsten Element im Menüzweig.
ZURÜCK navigiert eine Ebene zum vorherigen (höheren)
Element im Menüzweig zurück.
➪
EINGABE navigiert zum Zweig der niedrigeren Ebene oder
wechselt in den Eingabemodus. Wenn Sie die EINGABE-
Taste gedrückt halten, solange ein Menüname oder ein
Parameter markiert sind, wird zu diesem Punkt ein Hilfetext
eingeblendet.
Mit diesem Verfahren werden Konfigurationsdaten aus einer
bestimmten Liste ausgewählt.
HOCH und RUNTER, um im Menü zu navigieren
und das gewünschte Element zu markieren.
➪
EINGABE ermöglicht, diese Auswahl zu ändern
HOCH und RUNTER, um neue Daten auszuwählen
➪
EINGABE, um die Auswahl zu bestätigen
Mit der Taste ZURÜCK (Verlassen) können Sie das
Verfahren jederzeit abbrechen und zum vorhergehenden
Zweigelement zurückkehren.
