58-603 Pulsar ® Modell R86 Radarmessumformer

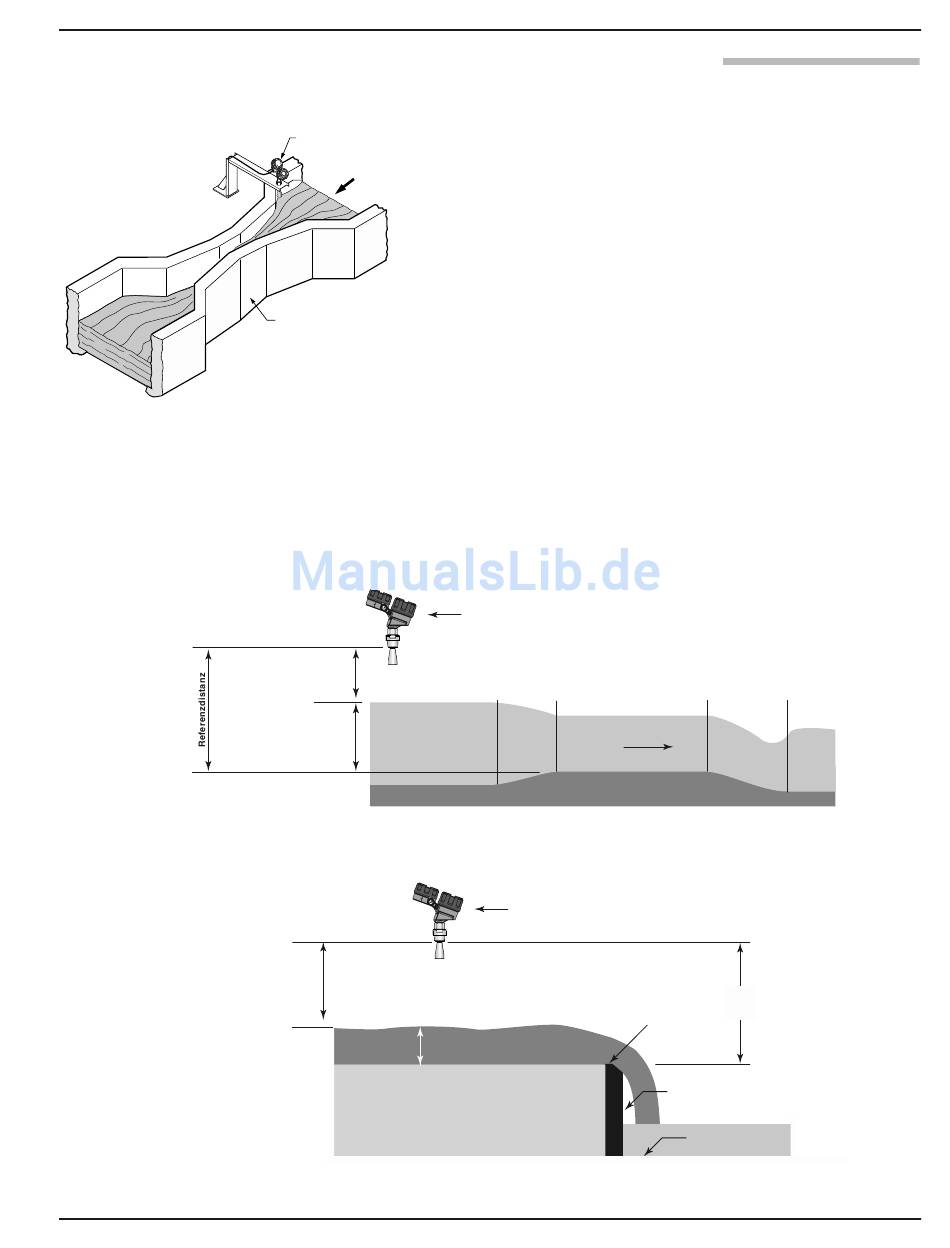

3.3.5 Funktion offene Durchflussmessung

Modell R86
Durchfluss
Parshall-Rinne
HINWEIS: Die korrekte Positionierung des Modells R86 sollte den
Blockdistanz
300 mm
Wasseroberfläche
Füllhöhe
Rinne (Seitenansicht)
300 mm
Wehr (Seitenansicht)
Durch die Auswahl von Messtyp = Durchfluss kann der PULSAR
Modell R86 Messumformer den Durchfluss als primären
Messwert messen.
Bei der offenen Durchflussmessung wird der Modell R86
Messumformer genutzt, um die Füllhöhe in einem
Hydrauliksystem zu messen. Das Hydrauliksystem ist das primäre
Messelement, wobei hier Wehre und Rinnen die häufigsten
Typen sind.
Da Form und Abmessungen des Primärelements festgelegt sind,
bezieht sich die Rate des Durchflusses durch die Rinne oder über
das Wehr auf die Füllhöhe an einer bestimmten Messposition.
Der Modell R86 Messumformer ist das sekundäre Messgerät und
misst die Füllhöhe der Flüssigkeit in der Rinne oder im Wehr.
Gleichungen für den offenen Durchfluss, die in der
Messumformer-Firmware gespeichert sind, rechnen die gemessene
Füllhöhe in Durchflusseinheiten (Volumen/Zeit) um.
Empfehlungen des Rinnen- oder Wehrherstellers entsprechen.
Modell R86
Durchfluss
Modell R86
Wasseroberfläche
Füllhöhe
Kehlabschnitt
Referenzdistanz
Krone
Wehrplatte
Kanalboden
