58-603 Pulsar ® Modell R86 Radarmessumformer

3.4.5 Weitere Diagnose- / Fehlersuchverfahren

3.4.5.1 Echo Historie Konfig.

Das Modell R86 verfügt über eine einzigartige und
leistungsfähige Funktion, mit der Wellenformen anhand von
Diagnose-Events, Zeit oder beiden automatisch erfasst werden
können. Das Menü Echo-Historie Konfig. enthält die Parameter
zur Konfiguration dieser Funktion.
Es können elf (11) Wellenformen direkt im Messumformer
gespeichert werden.
• Neun (9) Fehlersuchekurven
• Eine (1) Echoausblendungskurve
• Eine (1) Referenzkurve

3.4.5.2 Event-Historie

Zur Verbesserung der Fehlersuchfunktion wird ein Protokoll
wichtiger Diagnoseereignisse mit Zeit- und Datumsstempeln
gespeichert. Eine interne Echtzeituhr (die vom Bediener
eingestellt werden muss) erhält die aktuelle Uhrzeit aufrecht.

3.4.5.3 Kontextspezifische Hilfe

HINWEIS: Für alle Menüpunkte ist eine kontextspezifische Hilfe verfügbar.
Markieren Sie einen Menüpunkt und halten Sie die Taste
EINGABE zwei Sekunden lang gedrückt. Verwenden
HOCH und
Sie
Informationen, die den im Menü markierten Parameter
beschreiben, sind über die lokale Anzeige sowie über abgesetzte
Host-Schnittstellen zugänglich. Dabei handelt es sich meist über
einen auf einen Parameter bezogenen Bildschirm; es kann sich
jedoch auch um Informationen über Menüs, Aktionen (z.B.
Loop- [Analog-Ausgang-] Test, Rücksetzen verschiedener
Einstellungen), Diagnoseindikatoren usw. handeln.
Beispiel: Dielektrikbereich – Wählt den Bereich aus, auf den die
Dielektrizitätskonstante des Mediums im Behälter begrenzt ist. Einige
Bereiche sind aufgrund des Antennenmodells nicht auswählbar.

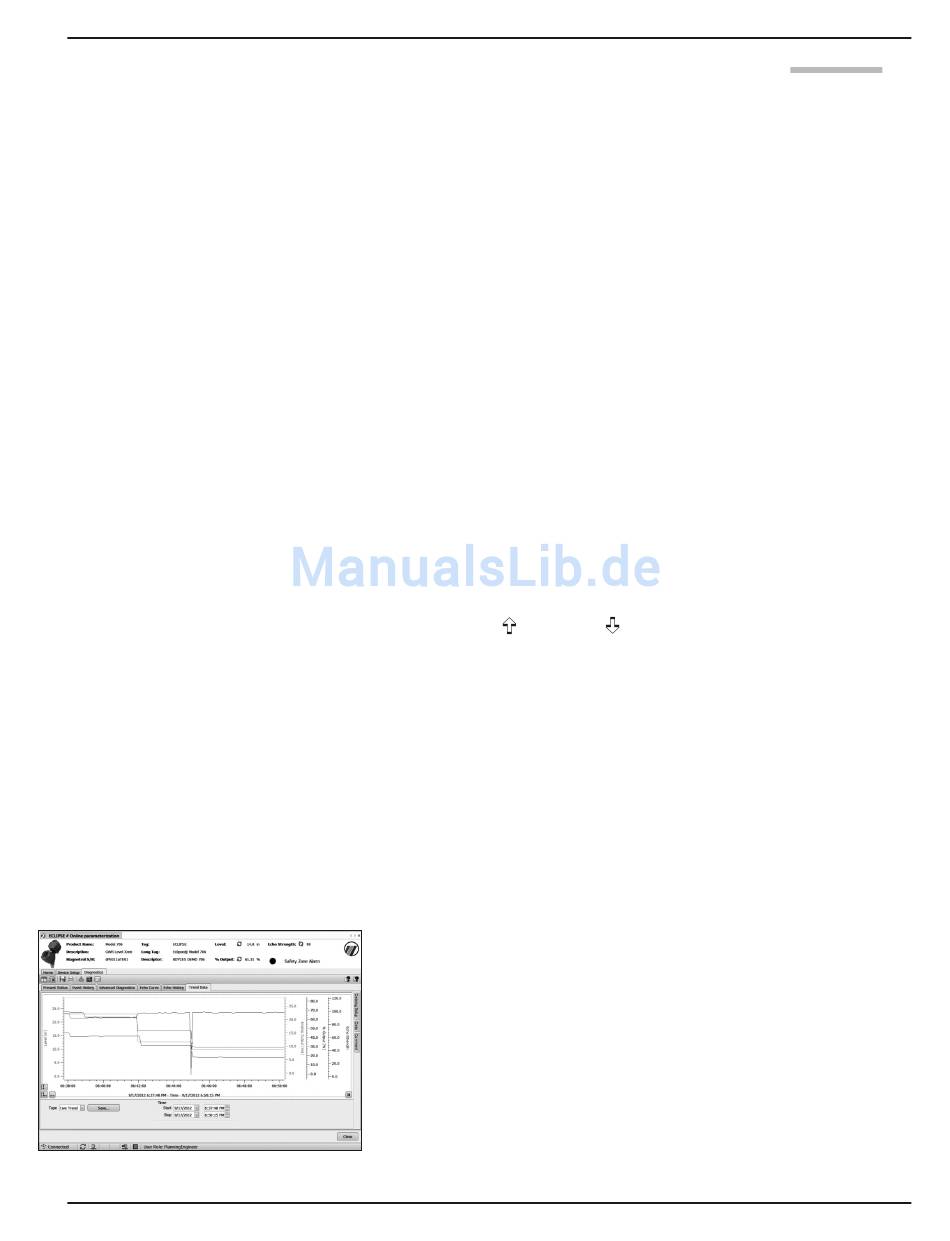

3.4.5.4 Trenddaten

Ein weiteres Merkmal des Modells R86 ist die Fähigkeit, mehrere
gemessene Werte in einem Log zu protokollieren (die aus einem der
primären, sekundären oder ergänzenden gemessenen Werte ausgewählt
werden können), und zwar mit einer konfigurierbaren Rate (z.B. alle
fünf Minuten) und für einen Zeitraum von mehreren Stunden bis zu
einigen Tagen je nach konfigurierter Aufzeichnungsrate und Zahl der
aufzuzeichnenden Werte). Die Daten werden im permanenten Speicher
des Messumformers mit Datums- und Zeitinformationen gespeichert,
sodass sie später mit dem zugehörigen Modell R86 DTM wieder
aufgerufen und angezeigt werden können.
TREND DATEN – Auf der LCD-Anzeige kann ein 15-
minütiger Trend der PV angezeigt werden.
RUNTER zur Navigation.
➪
