Min. 13 mm

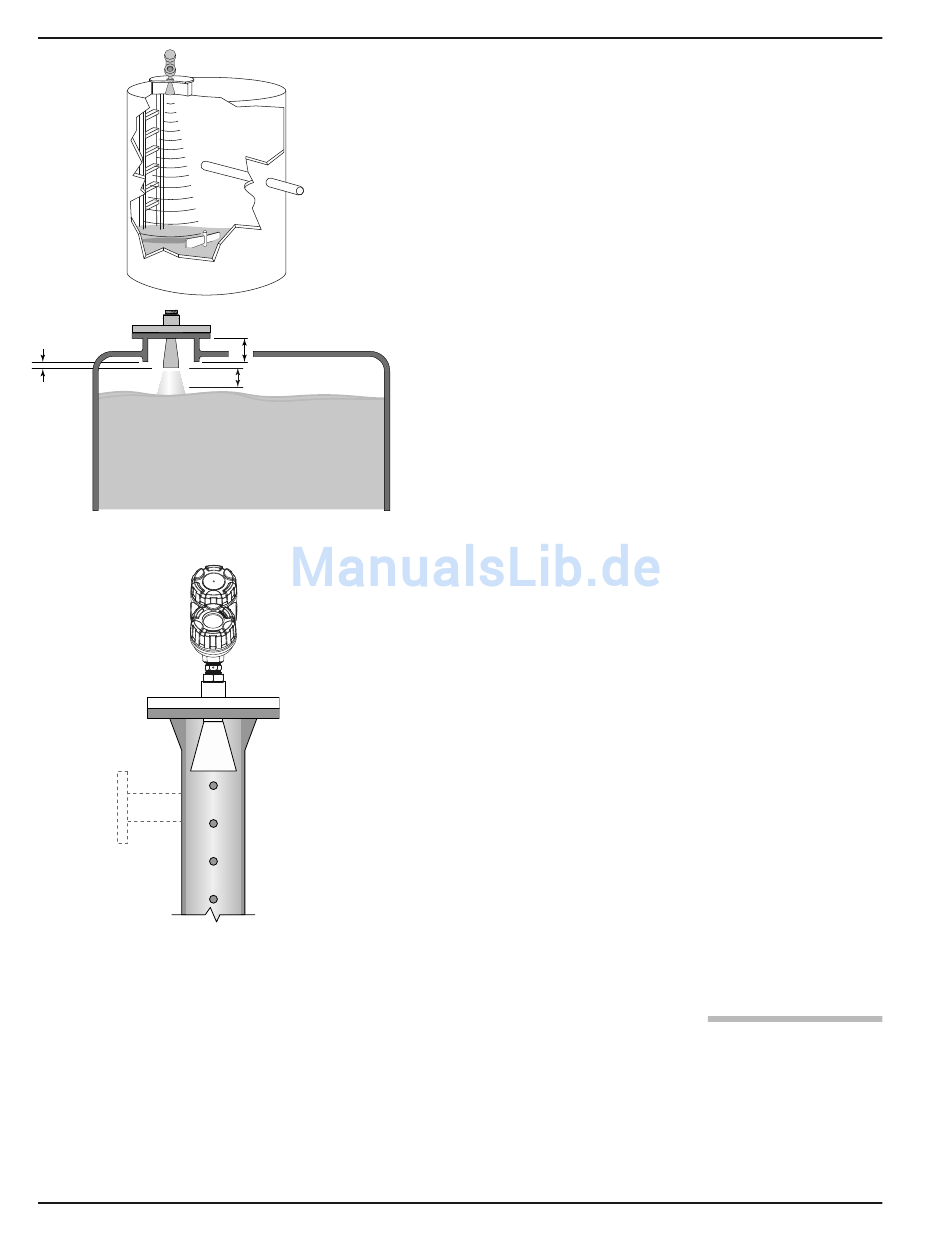

PULSAR Modell R86 in Tauchrohr
(Tragrahmenbehälter) montiert
16
2.4.1.3 Störobjekte
Abmessung „L" (Stutzenhöhe)
50 mm

2.4.1.5 Standrohre und Tauchrohre

2.4.2 Installieren des Messumformers

Nahezu jedes Objekt, das sich im Strahlungsbereich befindet, kann
Reflexionen erzeugen, die als falscher Füllstand fehlinterpretiert
werden können. Obwohl der PULSAR Modell R86 über eine
leistungsfähige Funktion zur Echoausblendung verfügt, sollten
alle möglichen Vorsichtsmaßnahmen (korrekte Installation und
Ausrichtung) ergriffen werden, um Falschzielreflexionen zu
vermeiden. Weitere Informationen hierzu enthält Abschnitt 4.0
Erweiterte Konfiguration / Fehlersuchverfahren.

2.4.1.4 Stutzen

Die fehlerhafte Installation in einem Stutzen kann Schwingungen
verursachen, welche die korrekte Messung beeinträchtigen. Die
Antenne muss stets so montiert werden, dass der aktive Teil der
Antenne mindestens 13 mm aus dem Stutzen ragt. Es sind
Antennenverlängerungen erhältlich, die den zuverlässigen Betrieb
des PULSAR Modell R86 Messumformers in Stutzen mit einer
Länge von bis zu 1,8 m ermöglichen. Maßzeichnungen aller
Antennenausführungen einschließlich Stutzenverlängerungen
finden Sie in Abschnitt 3.6.7.
Dabei muss jede Distanz, die der Stutzen in den Behälter
reicht, einbezogen werden.
Das PULSAR-Modell R86 kann in Stand- oder Tauchrohre
montiert werden, sofern bestimmte Aspekte berücksichtigt
werden:
• Nur Metall-Tauchrohre: Innendurchmesser 45–100 mm.
• Durchmesser muss über die gesamte Länge gleich bleiben; keine
Reduzierstutzen oder Spalten.
• Die Tauchrohrlänge muss den kompletten Messbereich abdecken
(d. h. es muss sich Flüssigkeit im Tauchrohr befinden).
• Schweißungen sollten glatt sein.
• Entlüftungsöffnungen: Löcher < 3 mm Durchmesser, Schlitze <
3 mm Breite.
• Wenn ein Absperrventil verwendet wird, muss es sich um einen
Mehrwege-Kugelhahn mit einem Innendurchmesser handeln, der
mit dem Rohrdurchmesser identisch ist
• Die Konfiguration muss einen Eintrag für den Wert des
Rohrinnendurchmessers aufweisen, der nicht gleich Null ist.
• Nehmen Sie die Kunststoffschutzkappe von der Antennenspitze
ab. Bewahren Sie die Kappe an einem sicheren Ort auf, falls der
Messumformer irgendwann einmal entfernt werden muss.
• Setzen Sie den Messumformer vorsichtig auf die Antenne.
• Drehen Sie den Messumformer so, dass er die günstigste Position
zum Verdrahten, Konfigurieren und Ablesen hat.
58-603 Pulsar ® Modell R86 Radarmessumformer
