Kundentabelle - Pulsar R86 Bedienungsanleitung

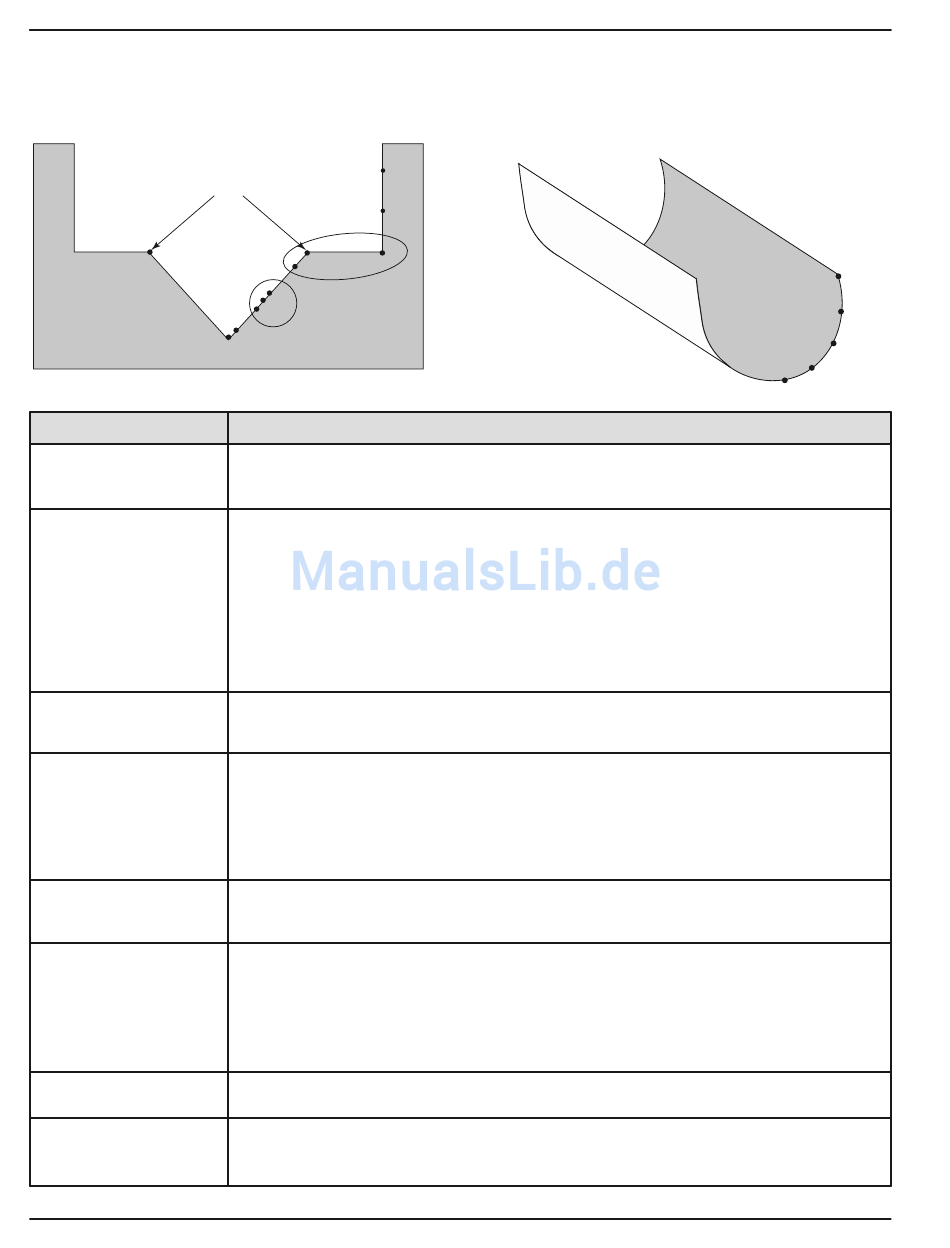

Konzentrieren Sie die Punkte wie folgt:
A. Mindestens zwei Punkte am Anfang (P1 und P2);
B. Mindestens zwei Punkte am Ende (P9 und P10);
C. Drei Punkte an der ungefähren durchschnittlichen
Durchflussrate (z.B. P3, P4, P5), am Übergangspunkt (P7)
sowie an Punkten auf jeder Seite (P6, P8).
Übergangspunkt
PROFIL
Konfigurationsparameter
Durchfluss Einheiten
Durchfluss-Element
Kunden-Tabelle
Kundentabellen-Werte
Referenz-Distanz
Maximale Füllhöhe
Maximaler Durchfluss
NiedrigdurchfAbschalt
44
3.3.5.3 Konfiguration mit Kundentabelle
P10
P9
P7
P8
P6
P5
Durchschnittliche
P4
Durchflussrate
P3
P2
P1
Erläuterung (offener Durchfluss – Kundentabelle)
Zur Auswahl stehen Gallons/Minute (Werkseinstellung für Durchfluss Einheit), Gallons/Hour, Mil
Gallons/Day, Liter/Sekunde, Liter/Minute, Liter/Stunde, Kubik Meter/Stunde, Cubic Ft/Second,
Cubic Ft/Minute und Cubic Ft/Hour.
Wählen Sie eines der primären Durchfluss-Elemente, die in der Firmware gespeichert sind:
Parshall-Rinne in den Größen 1", 2", 3", 6", 9", 12", 18", 24", 36", 48", 60", 72", 96", 120" und
144". Palmer-Bowlus-Rinne in den Größen 4", 6", 8", 10", 12", 15", 18", 21", 24", 27" und 30".
V-Einkerbung-Wehr in den Größen 22.5
(rechteckiges Wehr mit Verengungen am Ende), Eckig-Wehr ohne Enden (rechteckiges Wehr ohne
Verengungen am Ende) und Cipoletti-Wehr. Kundentabelle (siehe unten) kann verwendet
werden, wenn keines der gespeicherten Durchfluss-Elemente verwendet werden kann. Die
Tabelle kann mit maximal 30 Punkten erstellt werden. Das Modell R86 kann zudem zur
Durchflussberechnung eine Generische Gleichung (siehe Seite 43) verwenden.
Die Punkte in der Kundentabelle können ein lineares (gerade Linie zwischen nebeneinander
liegenden Punkten) oder Profil- (kann eine gebogene Linie zwischen Punkten sein) Verhältnis
aufweisen. Für weitere Informationen siehe Zeichnung.
Zur Erstellung der Kundentabelle können maximal 30 Punkte verwendet werden. Jedes Wertepaar
verfügt über eine Füllhöhe (Höhe) in den Einheiten, die auf dem Bildschirm Füllstandeinheiten gewählt
wurden, sowie über den zugehörigen Durchfluss für diesen Füllhöhenwert. Die Werte müssen monoton
sein, d.h. jedes Wertepaar muss größer sein als das vorhergehende Paar aus Füllhöhe und Durchfluss.
Das letzte Wertepaar muss den höchsten Füllhöhenwert (in der Regel der Wert für maximale Füllhöhe)
und den Durchfluss im Zusammenhang mit diesem Füllhöhenwert aufweisen.
Die Referenz-Distanz wird vom Referenzpunkt des Sensors bis zum Punkt gemessen, an dem
kein Durchfluss im Durchfluss-Element vorliegt. Dies muss in den vom Anwender zu wählenden
Level-Einheiten sehr genau gemessen werden.
Die maximale Füllhöhe ist der höchste Flüssigkeitsfüllstand (Füllhöhe) in der Rinne oder im Wehr,
bevor die Durchflussgleichung ungültig wird. Die maximale Füllhöhe wird in den vom Anwender
auszuwählenden Füllstandeinheiten ausgedrückt. Das Modell R86 ist standardmäßig auf den
höchsten Wert für maximale Füllhöhe eingestellt, der für eine bestimmte Rinne oder ein bestimmtes
Wehr erlaubt ist. Der Wert für maximale Füllhöhe kann abhängig vom Wert der Referenz-Distanz
oder nach Wunsch des Endanwenders geändert werden.
Der maximale Durchfluss ist ein Read-Only-Wert, der den Durchflusswert darstellt, der dem Wert
der maximalen Füllhöhe für die Rinne oder das Wehr entspricht.
Mit NiedrigdurchfAbschalt (in den vom Anwender auszuwählenden Level-Einheiten) wird der
errechnete Durchflusswert auf Null gesetzt, wenn die Füllhöhe unter diesem Punkt liegt. Dieser
Parameter ist standardmäßig auf den Mindestwert von Null eingestellt.
Die folgende Tabelle erläutert die einzelnen
Systemkonfigurationsparameter für Anwendungen mit offenem
Durchfluss bei Verwendung der Kundentabelle.
PROFIL ODER LINEAR
Konzentrieren Sie die Punkte entlang der Kurve.
O , 30 O , 45 O , 60 O , 90
58-603 Pulsar
P1
O und 120 O . Eckig-Wehr mit Enden
® Modell R86 Radarmessumformer
P5
P4
P3
P2
