20 mA
200 cm
150 cm
4 mA
60 cm
Beispiel 1
36

3.2.2 Equivalent Time Sampling (ETS)

3.3

3.3.1 Beschreibung der unteren Blockdistanz

Level Einheiten = cm
Behälterhöhe = 200 cm
Antennen-Modell = RB2
Antennen Verlängerung
= 0
Antennenmontage =
HINWEIS: Der Füllstandmesswert ist niemals niedriger als die untere
Flansch
Dielektrik Bereich =
Über 10
4 mA = 60 cm
20 mA = 150 cm
Untere Blockdistanz
= 0 cm
Die genaue Füllstandmessung wird durch eine hoch
entwickelte Signalverarbeitung aus falschen Zielreflexionen
und anderen Hintergrundgeräuschen extrahiert. Die neue
Schaltung des PULSAR Modells R86 ist äußerst
energiesparend, sodass kein Tastverhältnis für eine wirksame
Messung erforderlich ist.
Die Äquivalenzzeit-Abtastung bzw. ETS (Equivalent Time
Sampling) wird zur Messung von niedriger elektromagnetischer
Hochgeschwindigkeits-Energie eingesetzt. ETS ist für die
Anwendung der Radartechnologie in der Füllstandmessung für
Behälter von wesentlicher Bedeutung. Elektromagnetische (EM)
Hochgeschwindigkeitsenergie (305 m/µs) lässt sich über kurze
Distanzen und mit der in der Verfahrensindustrie erforderlichen
Auflösung nur schwer messen. ETS erfasst die EM-Signale in
Echtzeit (Nanosekunden) und wandelt sie in Äquivalentzeit
(Millisekunden) um, die sich mit der heutigen Technologie
wesentlich leichter messen lässt.
ETS erfolgt durch Scannen des Behälters, um so Tausende von
Abtastungen durchzuführen. Pro Sekunde werden ca. drei (3)
Scans durchgeführt, bei denen jeweils über 14.000 Abtastungen
erfolgen.

Konfigurationsinformationen

Dieser Abschnitt enthält zusätzliche Informationen zur
Konfiguration hinsichtlich einiger Parameter, die im Menü in
Abschnitt 2.6 aufgeführt sind.
Der als „untere Blockdistanz" bezeichnete Parameter im Menü
GERÄTE KONFIG/ERWEITERTE KONFIG des PULSAR
Modell R86 ist definiert als die Distanz vom Boden des Behälters
zum niedrigsten gültigen Füllstandmesswert.
Blockdistanz oder höher als die obere Blockdistanz.
Die untere Blockdistanz des PULSAR Modell R86 Messumformers
ist beim Versand ab Werk auf den Wert 0 voreingestellt. Bei dieser
Konfiguration beziehen sich Füllstandmessungen auf den Boden
des Behälters. Siehe Beispiel 1.

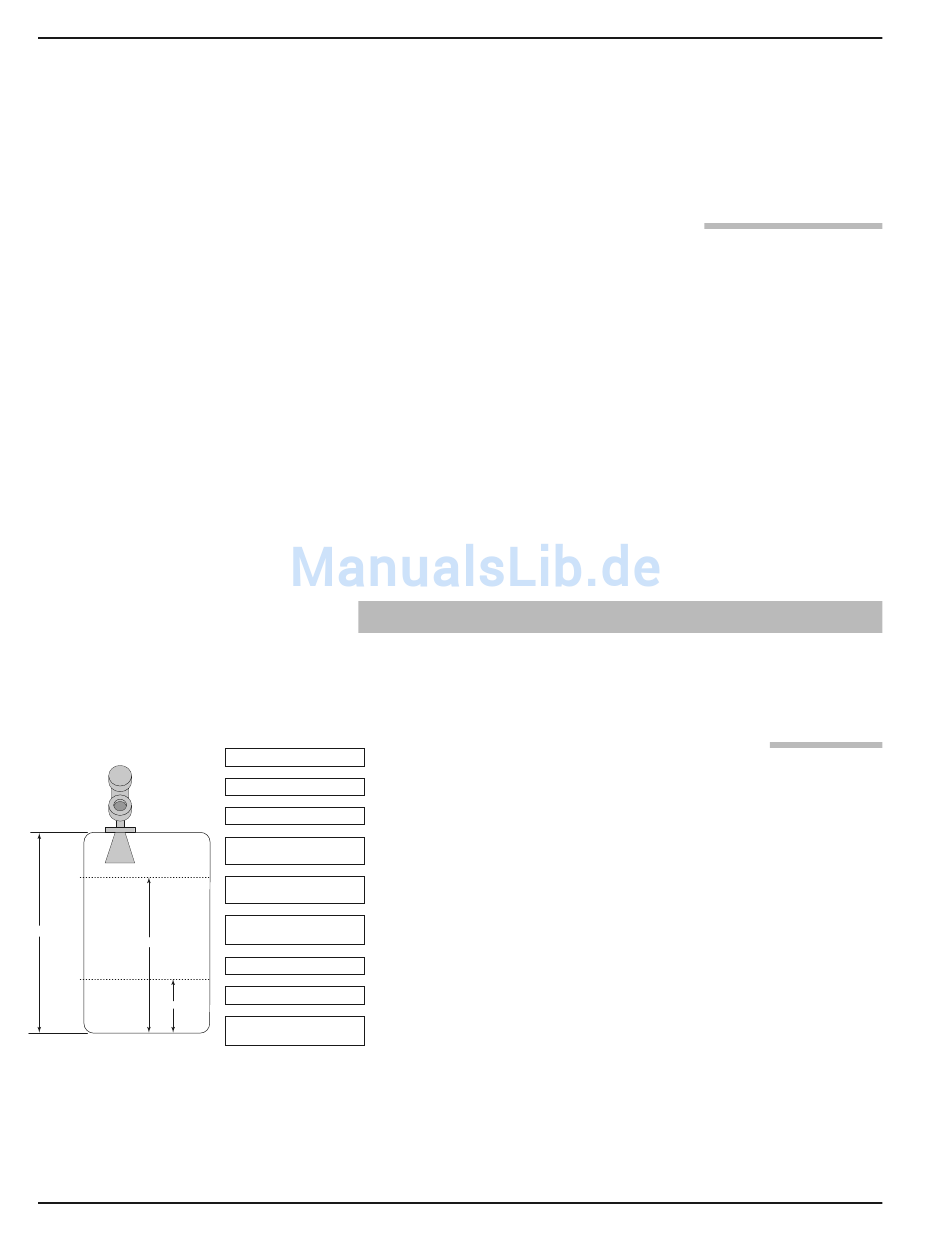

Beispiel 1 (Untere Blockdistanz = 0 wie ab Werk versandt):
Die Anwendung erfordert eine Modell RB2 Antenne in einem
200-cm-Behälter mit einem Flansch als Prozessanschluss. Das
Prozessmedium ist Wasser.
Nach Wunsch des Anwenders sollen 4 mA Sollwert (LRV) bei
60 cm und 20 mA Sollwert (URV) bei 150 cm liegen,
gemessen vom Boden des Behälters.
58-603 Pulsar ® Modell R86 Radarmessumformer
