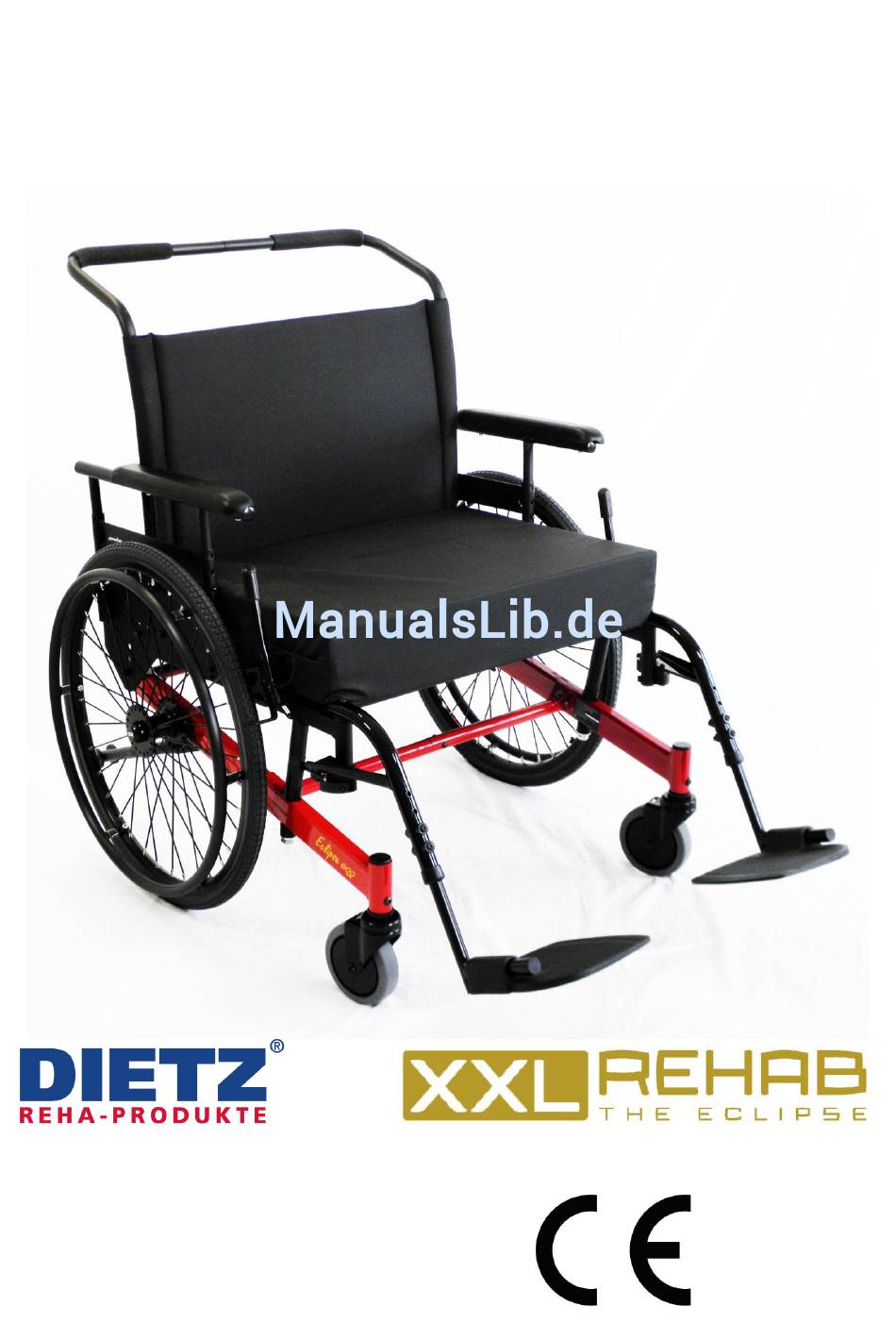

- Seite 1 Gebrauchsanweisung Rollstuhl extrabreit Eclipse Descostrasse 10 D-76307 Karlsbad-Ittersbach Tel. +49 (0) 7248/ 9186 - 0 Fax. +49 (0) 7248/ 9186 - 86...
- Seite 2 Eclipse Stand: 09/2010/Rev.00...
- Seite 3 Abb. 1 Abb. 2 Abb. 3 Abb. 5 Abb. 4 Abb. 6 Abb. 7 Abb. 8 Abb. 9 Abb. 10 Abb. 12 Abb. 11...
- Seite 4 Eclipse Abb. 13 Abb. 14 Abb. 15 Abb. 16 Abb. 17 Abb. 18 Abb. 19 Abb. 20 Abb. 21: ungebremst Abb. 23 Abb. 22: gebremst Abb. 24 Stand: 09/2010/Rev.00...
-
Seite 5: Inhaltsverzeichnis
Sicherheitshinweise ............... 9 Produkt- und Lieferübersicht ............10 Prüfung der Lieferung ................10 Kennzeichnung und Typenschilder ............10 Ausstattung des Eclipse ................ 11 Gebrauchszustand herstellen ............. 12 Rückenlehne montieren (Abb. 1 & Abb. 2) ..........12 Seitenteile (Abb. 3 ................... 12 Sitzauflage (Abb. - Seite 6 Eclipse Greifreifen (Abb. 17) ................14 Benutzung Ihres Rollstuhles ............15 Ein- und Aussteigen ................15 Ein- und Aussteigen von der Seite ............. 15 Ein- und Aussteigen von vorn ............15 Die Fußstützen abschwenken und abnehmen (Abb. 18) ..... 15 Die Fußplatten hochklappen (Abb.
-
Seite 7: Allgemeine Informationen
Konformität gemäß der EG-Richtlinie 93/42, für Medizinprodukte. Zweckbestimmung Der Rollstuhl Eclipse ist für den Innen- und Außenbereich konzipiert. Er ist ausschließlich zur Selbst- und Fremdbeförderung von Personen gedacht. Der Rollstuhl ist auf eine maximale Belastung von 270 kg bzw. 450 kg ausgelegt. -
Seite 8: Kontraindikation
Wichtig! Bezeichnet besonders nützliche Informationen im jeweiligen Sachzusammenhang. Haftung Die Firma Dietz GmbH haftet nur, wenn die Produkte unter den vorgegebenen Bedingungen und zu den vorgegebenen Zwecken eingesetzt werden. Wir empfehlen die Produkte sachgemäß zu handhaben und entsprechend der Anleitung zu pflegen. Für Schäden, die durch Bauteile und Ersatzteile verursacht werden, die nicht durch die Dietz GmbH freigegeben wurden, haftet die Dietz GmbH nicht. -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Um Stürze und gefährliche Situationen zu vermeiden, sollten Sie den Umgang mit Ihrem neuen Rollstuhl erst auf ebenem, überschaubarem Gelände üben. Eine Begleitperson ist in diesem Fall empfohlen. Lassen Sie Kinder und Jugendliche niemals unbeaufsichtigt im Rollstuhl zurück. ... -
Seite 10: Produkt- Und Lieferübersicht
Eclipse Die passive Beleuchtung Rollstuhl muss für andere Straßenverkehrsteilnehmer stets sichtbar sein. Tragen Sie nach Möglichkeit helle, auffällige Kleidung. Sie werden von anderen Verkehrsteilnehmern dann besser gesehen. Verwenden Sie keine Hochdruckreinigungsgeräte oder scharfe, ätzende Chemikalien zur Reinigung. -
Seite 11: Ausstattung Des Eclipse
Ausstattung des Eclipse Abb. 25 1 Schiebegriffe Antikippräder 2 Rückenlehne Sitzpolster 3 Armauflage Kniehebelbremse 4 Antriebsräder Fußstütze 5 Greifreifen 10 Vorderräder... -
Seite 12: Gebrauchszustand Herstellen
Eclipse Gebrauchszustand herstellen Ihr Rollstuhl wird in der Regel komplett montiert, gefaltet angeliefert. Um ihn gebrauchsfertig zu machen, genügen einige einfache Handgriffe. Klemmgefahr! Achten Sie beim Falten und Aufstellen des Rollstuhles auf Ihre Finger und greifen Sie nur an die dargestellten Teile. -
Seite 13: Sitztiefe (Abb. 8)
Sitz auf eine der drei einstellbaren Höhen. Ziehen Sie nun wieder alle Schrauben fest an. Wichtig! Verwenden Sie nur von der Firma Dietz zugelassene Adapter. Sitzwinkel (Abb. 10) Sie können den Sitzwinkel Ihren Bedürfnissen anpassen. Zunächst müssen Sie die Befestigungsschraube hinten am Rahmen lösen. -
Seite 14: Unterschenkellänge (Abb. 13)
Eclipse Antikippstütze entfernt werden (Abb. 12). Versetzten Sie nun zunächst die Halterung Antikippstütze befestigen diese Befestigungsschraube. Schrauben Sie die Achslager in der gewünschten Position wieder ein. Achten Sie auf festen Sitz. Befestigen Sie anschließend wieder das Antriebsrad. Bei Veränderung des Radstandes ist eine Neujustierung der Bremsen erforderlich. -
Seite 15: Benutzung Ihres Rollstuhles
Benutzung Ihres Rollstuhles Ein- und Aussteigen Ein- und Aussteigen von der Seite Der Rollstuhl bietet Ihnen die Möglichkeit auf einfache Weise ein- bzw. auszusteigen. Fußplatten Beinstützen sind hoch- bzw. abschwenkbar. Die Armlehnen sind abnehmbar. Bringen Sie den Rollstuhl und die gegenwärtige oder künftige Sitzfläche möglichst dicht seitlich zueinander. -
Seite 16: Die Fußplatten Hochklappen (Abb. 19)
Eclipse Die Fußplatten hochklappen (Abb. 19) Klappen Sie die Fußplatten zum leichteren Ein- und Aussteigen hoch Zum platzsparenden Zusammenfalten des Rollstuhles müssen die Fußplatten hochgeklappt werden Die Seitenteile abnehmen (Abb. 20) Die Seitenteile lassen sich einfach abnehmen. Betätigen Sie den Hebel und ziehen Sie das Seitenteil gerade nach oben heraus. -
Seite 17: Feststellbremse (Abb. 21 & Abb. 22)
Feststellbremse (Abb. 21 & Abb. 22) Die Feststellbremse ermöglicht es dem Benutzer den Rollstuhl sicher zu parken. Betätigen Sie die Feststellbremse (Reifenbremse) nur im Stillstand. Drücken Sie den Hebel dafür nach vorn, bis er selbstständig hält. Nun steht der Rollstuhl sicher, Sie können jetzt Umsetzen oder einfach nur Parken. Sie lösen die Feststellbremse durch Zurückziehen des Hebels. -
Seite 18: Pflegehinweise Für Den Benutzer
Eclipse Bei Veränderung des Radstandes kann es erforderlich sein, dass Sie die Schrauben komplett entfernen und die Bremse in einer Aussparung weiter vorne bzw. hinten montieren. Achtung! Achten Sie auf gleichmäßige Einstellung auf beiden Seiten des Rollstuhles. Pflegehinweise für den Benutzer Reinigung Die Rahmenteile des Rollstuhles können mit einem feuchten Tuch... -
Seite 19: Wartungshinweise Für Den Fachhandel
Informationen und Unterlagen für Reparatur und Instandsetzung zur Verfügung gestellt. Für Fragen steht Ihnen der Dietz Kundenservice unter der Rufnummer +49 (0) 7248/ 9186 - 0 zur Verfügung. Verwenden Sie bitte das beiliegende Wartungsprotokoll um den Wartungsstatus des Rollstuhles im Überblick zu behalten. -
Seite 20: Technische Daten
Eclipse Technische Daten Eclipse Bezeichnung Rollstuhl extrabreit Farbe Schwarz-Rot Sitzbreite cm 50/55/61/66/72/82/92/102 Sitztiefe cm 41-56 Sitzhöhe cm 36-51 Rückenhöhe 64 + 76 Seitenteilhöhe 28-32 Gesamtlänge cm Gesamtbreite cm Sitzbreite + 18 Gesamthöhe cm Maß gefaltet cm Max. Belastbarkeit kg 270/450 Gewicht kg (inkl. -
Seite 21: Wartungsprotokoll
Wartungsprotokoll (Verwenden Sie nach Möglichkeit die am Seitenende angegebenen Wartungskürzel beim Ausfüllen der Spalte) Wann Insassenbremshebel Schiebegriffe Seitenteil, komplett Sitzpolster Rückenpolster Vorder-/ Lenkräder Hinter-/ Antriebsräder Reifendecke Greifreifen Rahmen, allgemein G = geprüft E = ersetzt R = repariert... -
Seite 22: Garantie
Eclipse Garantie Garantieleistungen beziehen sich auf alle Mängel des Produkts, die nachweislich auf Material- oder Herstellungsfehler zurückzuführen sind. Die Gewährleistungsfrist beträgt Monate Zugang Versandbereitschaftsanzeige, spätestens jedoch nach Auslieferung. Von der Gewährleistungspflicht ausgeschlossen sind Beschädigungen, die durch natürlichen Verschleiß, durch Vorsatz, fahrlässige bzw. unsachgemäße...
