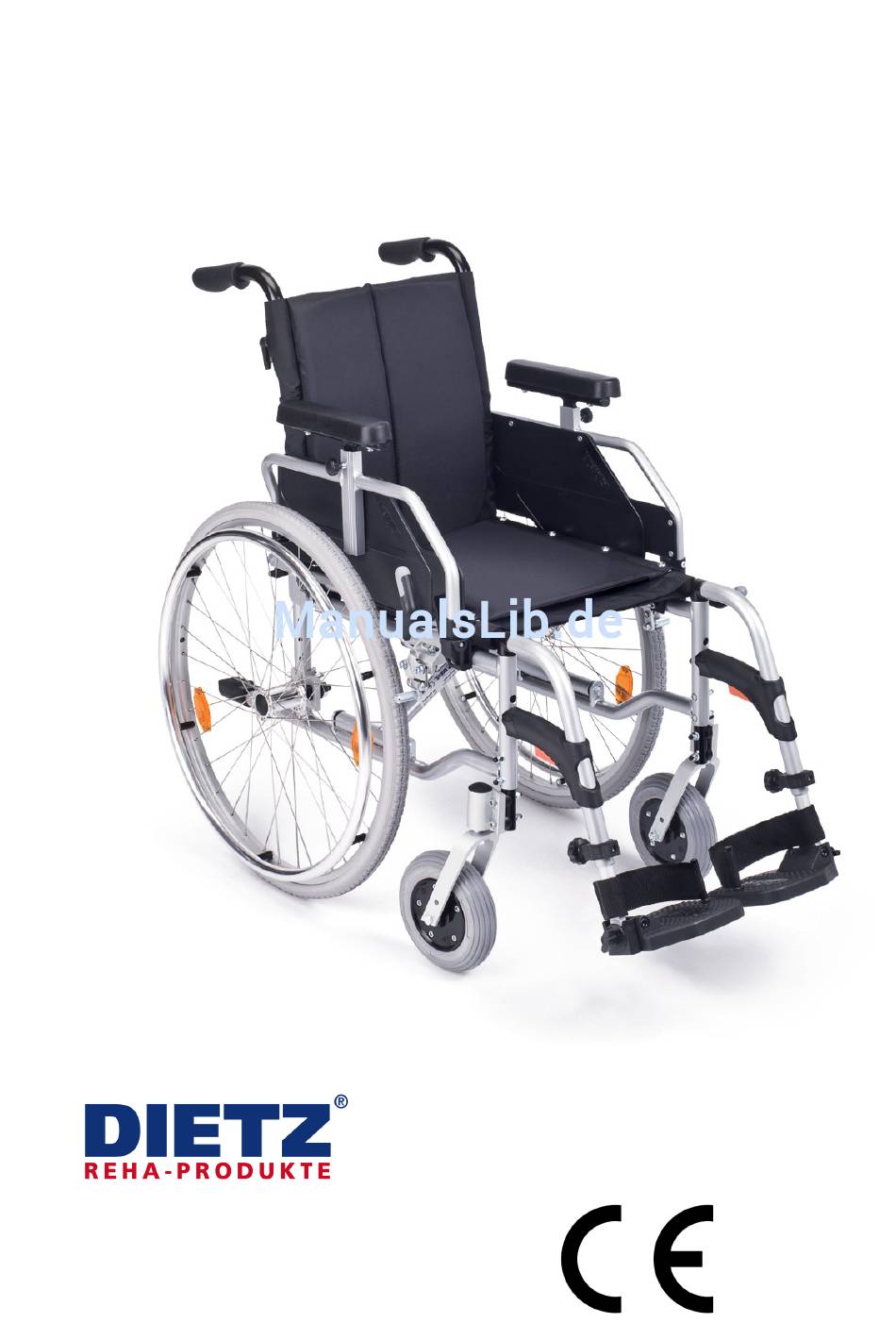

- Seite 1 Gebrauchsanweisung Leichtgewicht Faltrollstuhl Primo amico II Primo amico ratio II Descostrasse 10 D-76307 Karlsbad-Ittersbach Tel. +49 (0) 7248/ 9186 - 0 Fax. +49 (0) 7248/ 9186 - 86...
- Seite 2 Primo amico II / Primo amico ratio II Stand: 08/2009/Rev.02...
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Informationen ...............5 Vorbemerkungen ..................5 Konformitätserklärung ................5 Zweckbestimmung..................5 Indikation ......................5 Kontraindikation ..................6 Zeichen und Symbole..................6 Haftung......................6 Sicherheitshinweise .................7 Produkt- und Lieferübersicht............9 Prüfung der Lieferung .................9 Ausstattung des Primo amico II..............9 Ausstattung des Primo amico ratio II ............10 Kennzeichnung und Typenschilder............10 Gebrauchszustand herstellen............11 Grundeinstellungen................13 Antriebsräder abnehmen und aufstecken ..........13... - Seite 4 Primo amico II / Primo amico ratio II Benutzung Ihres Rollstuhles............20 Ein- und Aussteigen ..................20 Ein- und Aussteigen von der Seite ............20 Ein- und Aussteigen von vorn..............20 Die Seitenteile abschwenken..............22 Die Fußplatten hochklappen..............22 Die Beinstützen abschwenken und abnehmen ........22 Fahren mit dem Rollstuhl................23 Schieben und Bremsen durch einen Begleiter.........23 Ankipphilfen ....................24 Selbständiges Fahren und Bremsen ............24...
-
Seite 5: Allgemeine Informationen
Primo amico II zeichnet sich durch sein geringeres Gewicht aus. Konformitätserklärung Für die Rollstühle Primo amico II und Primo amico ratio II erklärt die Dietz GmbH in alleiniger Verantwortung die Konformität gemäß der EG- Richtlinie 93/42, für Medizinprodukte. Zweckbestimmung Die Rollstühle Primo amico II und Primo amico ratio II sind für den Innen- und Außenbereich konzipiert. -
Seite 6: Kontraindikation
Wichtig! Bezeichnet besonders nützliche Informationen im jeweiligen Sachzusammenhang. Haftung Die Firma Dietz GmbH haftet nur, wenn die Produkte unter den vorgegebe- nen Bedingungen und zu den vorgegebenen Zwecken eingesetzt werden. Wir empfehlen die Produkte sachgemäß zu handhaben und entsprechend der Anleitung zu pflegen. Für Schäden, die durch Bauteile und Ersatzteile verursacht werden, die nicht durch die Dietz GmbH freigegeben wurden, haftet die Dietz GmbH nicht. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Um Stürze und gefährliche Situationen zu vermeiden, sollten Sie den Umgang mit Ihrem neuen Rollstuhl erst auf ebenem, überschaubarem Gelände üben. Eine Begleitperson ist in diesem Fall empfohlen. • Lassen Sie Kinder und Jugendliche niemals unbeaufsichtigt im Rollstuhl zurück. •... - Seite 8 Primo amico II / Primo amico ratio II • Die passive Beleuchtung am Rollstuhl muss für andere Straßenver- kehrsteilnehmer stets sichtbar sein. • Tragen Sie nach Möglichkeit helle, auffällige Kleidung. Sie werden von anderen Verkehrsteilnehmern dann besser gesehen. • Verwenden Sie keine Hochdruckreinigungsgeräte oder scharfe, ätzende Chemikalien zur Reinigung.
-
Seite 9: Produkt- Und Lieferübersicht
Produkt- und Lieferübersicht Prüfung der Lieferung Der Rollstuhl ist komplett in Karton verpackt. Nach dem Entpacken bewahren Sie den Karton nach Möglichkeit auf. Er dient zur evtl. späteren Einlagerung des Rollstuhles. Nach Erhalt der Ware prüfen Sie bitte umgehend den Inhalt auf Vollständig- keit und Unversehrtheit. -
Seite 10: Ausstattung Des Primo Amico Ratio Ii
Primo amico II / Primo amico ratio II Ausstattung des Primo amico ratio II Schiebegriffe Rückenlehne Armlehnen Seitenteile (abschwenkbar) Beinstützen (wegschwenk- und abnehmbar) Feststellbremse Fußplatten (hochklappbar) Sitztiefenverstellung Kennzeichnung und Typenschilder Typen- und Herstellerschild sind an der Kreuzstrebe unter dem Sitz angebracht. -
Seite 11: Gebrauchszustand Herstellen
Gebrauchszustand herstellen Ihr Rollstuhl wird in der Regel komplett montiert, gefaltet und mit montierten Antriebsrädern angeliefert. Um ihn gebrauchsfertig zu machen, genügen einige einfache Handgriffe. Stellen Sie sich neben den Rollstuhl Kippen Sie ihn etwas zu sich herüber Drücken Sie die Kreuzstrebe mit der flachen Hand auseinander Klemmgefahr! Achten Sie beim Falten und Aufstellen des Rollstuhles auf Ihre... - Seite 12 Primo amico II / Primo amico ratio II Ziehen Sie den Latz der Rückenbe- spannung unter den Sitz und kletten Sie diesen fest, dadurch wird der Spalt zwischen Rückenlehne und Sitzfläche geschlossen Hängen Sie die Beinstützen ein und schwenken Sie diese nach vorn Zum Abschluss klappen Sie die Fußplatten nach unten Stand: 08/2009/Rev.02...
-
Seite 13: Grundeinstellungen
Grundeinstellungen Antriebsräder abnehmen und aufstecken Bei vielen Einstellungsarbeiten ist es erforderlich die Hinterräder abzunehmen. Drücken Sie den Knopf der Steckachse und fassen Sie mit den vier Fingern in die Speichen Ziehen Sie das Antriebsrad (die Steckachse) aus der Achsaufnahme Zum Aufstecken der Antriebsräder drücken Sie wieder mit dem Daumen den Knopf der Steckachse Stecken Sie nun das Antriebsrad (die... -
Seite 14: Sitzhöhe
Primo amico II / Primo amico ratio II Sitzhöhe Bei der Anpassung der Sitzhöhe sind die Antriebsräder und die Lenkräder in der Höhe um den gleichen Lochabstand zu verstellen: Antriebsräder horizontal verstellen Nehmen Sie zuerst die Antriebsräder ab und sichern den Rollstuhl gegen Umkippen Lösen Sie die beiden Verschraubungen... -
Seite 15: Lenkräder Horizontal Verstellen
Lenkräder horizontal verstellen Lösen Sie die beiden Verschraub- ungen und ziehen Sie die Schrauben komplett heraus Schieben Sie das Rohr zur Verringerung der Sitzhöhe hinein oder ziehen Sie das Rohr zur Erhöhung der Sitzhöhe heraus Beim Verringern der Sitzhöhe ist die Castorbuchse ebenfalls zu lösen Stecken Sie die Schrauben wieder ein und ziehen Sie die... -
Seite 16: Sitzwinkel
Primo amico II / Primo amico ratio II Sitzwinkel Zur Anpassung des Sitzwinkels ist entweder die „Vorderachse“ oder „Hinterachse“ in der Höhe zu verstellen. Sie können durch die unterschiedlichsten Einstellungen eine negative Sitzneigung (nach vorn abfallend) oder eine positive Sitzneigung (nach hinten) erreichen. -
Seite 17: Radstandverlängerung
Radstandverlängerung Durch Versetzen des Antriebsrades nach hinten vergrößern sich der Radstand und damit auch die Standfestigkeit des Rollstuhles. Bei Versetzen des Antriebsrades nach vorn werden die Lenkräder entlastet, wodurch sich die Wendigkeit Ihres Rollstuhles erhöht. Nehmen Sie zuerst die Antriebsräder ab und sichern Sie den Rollstuhl gegen Umkippen Lösen Sie die beiden Verschraub-... -
Seite 18: Unterschenkellänge
Primo amico II / Primo amico ratio II Unterschenkellänge Die Einstellung ist richtig, wenn bei aufliegenden Füßen auf der Fußplatte Ihre Oberschenkel waagerecht liegen. Lösen Sie die Verschraubung mit einer viertel Umdrehung Ziehen Sie die Arretierung zurück Bringen Sie die Fußplatte in die für Sie angenehme Position Lassen Sie die Arretierung wieder los Die Arretierung erfolgt automatisch in... -
Seite 19: Armlehnenhöhe (Nur Primo Amico Ii)
Armlehnenhöhe (nur Primo amico II) Lösen Sie die Verschraubung mit einer viertel Umdrehung Ziehen Sie die Arretierung zurück Bringen Sie die Armlehne in die für Sie angenehme Position Lassen Sie die Arretierung wieder los Die Arretierung erfolgt automatisch in der nächsten Position Ziehen Sie die Verschraubung wieder fest an Schiebegriffe (nur Primo amico II) -
Seite 20: Benutzung Ihres Rollstuhles
Primo amico II / Primo amico ratio II Benutzung Ihres Rollstuhles Ein- und Aussteigen Ein- und Aussteigen von der Seite Der Rollstuhl bietet Ihnen die Möglichkeit auf einfache Weise ein- bzw. auszusteigen. Die Fußplatten, Armlehnen und Beinstützen sind hoch- bzw. abschwenkbar. - Seite 21 Nun rutschen Sie durch eine Körperdrehung auf die Sitzfläche. Achten Sie bitte darauf, dass Sie so weit wie möglich hinten im Sitz sitzen. Anschließend schwenken Sie die Beinstützen wieder in die Mitte, klappen Sie die Fußplatten herunter und legen Sie Ihre Füße darauf ab.
-
Seite 22: Die Seitenteile Abschwenken
Primo amico II / Primo amico ratio II Die Seitenteile abschwenken Drücken Sie zum Hochschwenken auf den Rasthebel und ziehen Sie das Seitenteil nach oben Beim Zurückschwenken rastet die Armlehne automatisch ein Das Einrasten ist deutlich hörbar Die Fußplatten hochklappen Klappen Sie die Fußplatten zum leichteren Ein- und Aussteigen hoch Zum platzsparenden Zusammen-... -
Seite 23: Fahren Mit Dem Rollstuhl
Fahren mit dem Rollstuhl Schieben und Bremsen durch einen Begleiter Wenn der Rollstuhl vom Begleiter gesteuert wird, hat der Begleiter die Möglichkeit die optional vorhandene Trommelbremse als Betriebs- und Feststellbremse zu verwenden. Dies ist besonders bei Gefälle von großem Vorteil. Der Begleiter treibt den Rollstuhl durch Schieben an den dafür vorgesehenen Schiebegriffen an. -
Seite 24: Ankipphilfen
Primo amico II / Primo amico ratio II Ankipphilfen Die Ankipphilfen ermöglichen es dem Begleiter den Rollstuhl leichter anzukippen und so leichter über Hindernisse zu bewegen. Drücken Sie die Ankipphilfe mit dem Fuß nach unten Das Gleichgewicht halten Sie mit den Schiebegriffen Optional können anstelle der Gummipuffer Anti-Kipp-Stützen... - Seite 25 Achtung! Achten Sie beim Antreiben des Rollstuhles darauf, dass Sie dabei nicht die Reifendecke mit dem Daumen berühren. Klemmgefahr zwischen Reifen und Seitenteil/Armauflage! Im Stillstand betätigen Sie die Feststellbremse (Reifenbremse) durch nach-vorn-drücken bis diese selbständig hält Nun steht der Rollstuhl sicher, Sie können jetzt Umsetzen oder einfach nur Parken Sie lösen die Feststellbremse durch...
-
Seite 26: Transport Und Zusammenfalten
Primo amico II / Primo amico ratio II Transport und Zusammenfalten Zum Transport im Pkw oder einfach nur um Platz zu schaffen, kann Ihr Roll- stuhl bequem zusammengefaltet werden. Er nimmt dann nur sehr wenig Platz ein und lässt sich gut verstauen. Achtung! Der Rollstuhl ist nicht als Sitz in Fahrzeugen, wie Behindertentransportwagen (BTW) freigegeben! -
Seite 27: Einstellungen
Einstellungen Die Einstellungen an der Bremse sollten von geschulten Fachleuten durchgeführt werden. Wenn Sie jedoch über ausreichende Erfahrung verfügen, können Sie diese Arbeit auch selber durchführen. Achtung! Falsch eingestellte Bremsen können lebensbedrohliche Folgen haben. Feststellbremse Der Abstand zwischen Bremsbolzen und Reifendecke muss bei max. geöffnetem Bremsmechanismus an der engsten Stelle 8 mm betragen Zum Einstellen/Korrigieren des... -
Seite 28: Trommelbremse
Primo amico II / Primo amico ratio II Trommelbremse Um eine optimale Bremswirkung zu erreichen, wird die Bremskraft an der Einstellschraube (Pos. 1) justiert Die Bremskraft wird durch Heraus- drehen der Einstellschraube verstärkt Lösen Sie die Kontermutter (Pos. 2) und drehen Sie die Einstellschraube heraus, bis Sie am sich drehenden Rad Schleifgeräusche wahrnehmen Drehen Sie dann die Einstellschrau-... -
Seite 29: Anti-Kipp-Stützen
Anti-Kipp-Stützen Optional können Anti-Kipp-Stützen am Rollstuhl angebracht werden, die Ihnen auch weiterhin eine Ankipp- funktion bieten Ziehen Sie die standardmäßig befestigten Ankipphilfen ab Stecken Sie die Anti-Kipp-Stützen auf das Rahmenrohr und befestigen Sie diese mit den mitgelieferten Schrauben Lösen Sie die Arretierung , um die Anti-Kipp-Stützen nach oben oder unten zu bewegen... -
Seite 30: Pflegehinweise Für Den Benutzer
Primo amico II / Primo amico ratio II Pflegehinweise für den Benutzer Reinigung • Die Rahmenteile des Rollstuhles können mit einem feuchten Tuch abgewischt werden. Bei stärkeren Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden. • Die Räder können mit einer feuchten Bürste mit Kunststoffborsten gereinigt werden (keine Drahtbürste verwenden!). -
Seite 31: Wartungshinweise Für Den Fachhandel
Dem Fachhändler werden auf Anfrage die notwendigen Informationen und Unterlagen für Reparatur und Instandsetzung zur Verfügung gestellt. Für Fragen steht Ihnen der Dietz Kundenservice unter der Rufnummer +49 (0) 7248/ 9186 - 0 zur Verfügung. Verwenden Sie bitte das beiliegende Wartungsprotokoll um den Wartungsstatus des Rollstuhles im Überblick zu behalten. -
Seite 32: Technische Daten
Primo amico II / Primo amico ratio II Technische Daten Primo amico II Abmessungen und Gewichte Sitzbreite cm Sitzhöhe cm Sitztiefe cm Gesamtbreite cm Sitzbreite + 20 cm Sitzwinkel ° Gesamtlänge cm (m/oBeinstützen) Gesamthöhe cm Rückenlehnenhöhe cm Schiebegriffhöhe cm 90 – 100 bei Sitzhöhe 51 Armlehnenhöhe cm 26,5 31,5... - Seite 33 Primo amico ratio II Abmessungen und Gewichte Sitzbreite cm Sitzhöhe cm Sitztiefe cm Gesamtbreite cm Sitzbreite + 20 cm Sitzwinkel ° Gesamtlänge cm (m/o Beinstützen) Gesamthöhe cm Rückenlehnenhöhe cm Armlehnenhöhe cm Armlehnenbreite cm Armlehnenlänge cm Unterschenkellänge cm 42,0 43,5 45,0 46,5 48,0 49,5...
-
Seite 34: Verstelloptionen
Primo amico II / Primo amico ratio II Verstelloptionen Primo amico II / Primo amico ratio II Stand: 08/2009/Rev.02... -
Seite 35: Wartungsprotokoll
Wartungsprotokoll (Verwenden Sie nach Möglichkeit die am Seitenende angegebenen Wartungskürzel beim Ausfüllen der Spalte) Wann Reflektoren seitlich Reflektoren hinten Trommelbremse Insassenbremshebel Begleiterbremshebel Schiebegriffe Seitenteil, komplett Sitzbespannung Rückenbespannung Vorder-/ Lenkräder Hinter-/ Antriebsräder Reifendruck (wenn optional luftbereift) Reifendecke Greifreifen Rahmen, allgemein G = geprüft E = ersetzt R = repariert... -
Seite 36: Garantie
Primo amico II / Primo amico ratio II Garantie Garantieleistungen beziehen sich auf alle Mängel des Produkts, die nach- weislich auf Material- oder Herstellungsfehler zurückzuführen sind. Die Ge- währleistungsfrist beträgt 24 Monate ab Zugang der Versandbereitschafts- anzeige, spätestens nach Auslieferung. Von der Gewährleistungspflicht ausgeschlossen sind Beschädigungen, die durch natürlichen Verschleiß, durch Vorsatz, fahrlässige bzw.
