- Seite 1 Gebrauchsanweisung Winkelverstellbarer Rollstuhl extrabreit Eclipse Tilt Descostrasse 10 D-76307 Karlsbad-Ittersbach Tel. +49 (0) 7248/ 9186 - 0 Fax. +49 (0) 7248/ 9186 - 86...
- Seite 2 Eclipse Tilt Stand: 11/2010/Rev.00...
- Seite 3 Abb. 1 Abb. 2 Abb. 3 Abb. 4 Abb. 5 Abb. 6 Abb. 7 Abb. 8 Abb. 9 Abb. 10 Abb. 11 Abb. 12...
- Seite 4 Eclipse Tilt Abb. 15 Abb. 13 Abb. 14 Abb. 16 Abb. 18 Abb. 17 Abb. 19 Abb. 20 Abb. 21 Abb. 22 Abb. 24 Abb. 23 Stand: 11/2010/Rev.00...
- Seite 5 Abb. 25 Abb. 26 Abb. 27: ungebremst Abb. 28: gebremst Abb. 29 Abb. 30 Abb. 31...
-
Seite 6: Inhaltsverzeichnis
Sicherheitshinweise ..............10 Produkt- und Lieferübersicht ............11 Prüfung der Lieferung ................11 Kennzeichnung und Typenschilder ............11 Ausstattung des Eclipse Tilt ..............12 Gebrauchszustand herstellen ............. 13 Rückenlehne montieren (Abb. 1) ............13 Verkabelung (Abb. 2 & Abb. 3)............... 13 Seitenteile (Abb. - Seite 7 Fußplatten (Abb. 19) ................16 Fersenband (Abb. 20) ................16 Rückenlehne (Abb. 21) ................16 Rückenlehnenwinkel (Abb. 1) ..............16 Armlehnenhöhe (Abb. 22) ..............17 Greifreifen (Abb. 23) ................17 Benutzung Ihres Rollstuhls ............17 Ein- und Aussteigen ................17 Ein- und Aussteigen von der Seite .............
-
Seite 8: Allgemeine Informationen
Verantwortung die Konformität gemäß der EG-Richtlinie 93/42, für Medizinprodukte. Zweckbestimmung Der Rollstuhl Eclipse Tilt ist für den Innen- und Außenbereich konzipiert. Er ist ausschließlich zur Selbst- und Fremdbeförderung von Personen gedacht. Der Rollstuhl ist auf eine maximale Belastung von 270 kg ausgelegt. Sie können diese Angabe auf der Kennzeichnung überprüfen. -
Seite 9: Kontraindikation
Wichtig! Bezeichnet besonders nützliche Informationen im jeweiligen Sachzusammenhang. Haftung Die Firma Dietz GmbH haftet nur, wenn die Produkte unter den vorgegebenen Bedingungen und zu den vorgegebenen Zwecken eingesetzt werden. Wir empfehlen die Produkte sachgemäß zu handhaben und entsprechend der Anleitung zu pflegen. Für Schäden, die durch Bauteile und Ersatzteile verursacht werden, die nicht durch die Dietz GmbH freigegeben wurden, haftet die Dietz GmbH nicht. -
Seite 10: Sicherheitshinweise
Eclipse Tilt Sicherheitshinweise Um Stürze und gefährliche Situationen zu vermeiden, sollten Sie den Umgang mit Ihrem neuen Rollstuhl erst auf ebenem, überschaubarem Gelände üben. Eine Begleitperson ist in diesem Fall empfohlen. Lassen Sie Kinder und Jugendliche niemals unbeaufsichtigt im Rollstuhl zurück. -
Seite 11: Produkt- Und Lieferübersicht
Achten Sie auf eine ausreichende Profiltiefe Ihrer Bereifung (>1mm). Im Straßenverkehr ist die Straßenverkehrsordnung zu beachten. Die passive Beleuchtung Rollstuhl muss für andere Straßenverkehrsteilnehmer stets sichtbar sein. Tragen Sie nach Möglichkeit helle, auffällige Kleidung. Sie werden von anderen Verkehrsteilnehmern dann besser gesehen. -
Seite 12: Ausstattung Des Eclipse Tilt

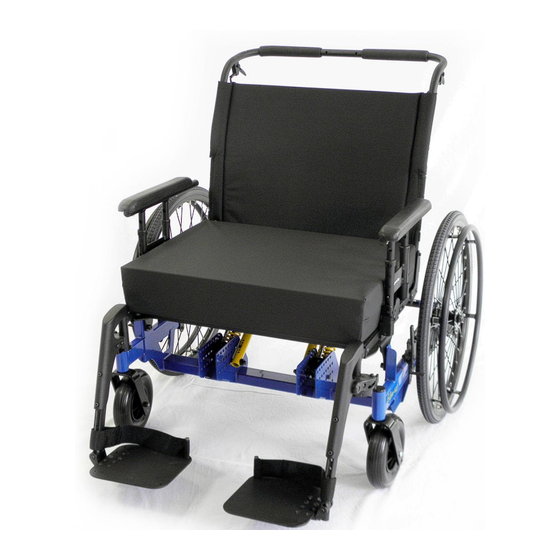

Eclipse Tilt Ausstattung des Eclipse Tilt Abb. 32 1 Schiebegriff Antikippräder 2 Hebel Sitzkantelung Sitzpolster 3 Rückenlehne Kniehebelbremse 4 Armauflage 10 Beinstütze 5 Antriebsräder 11 Fußplatte 6 Greifreifen 12 Vorderräder Stand: 11/2010/Rev.00... -
Seite 13: Gebrauchszustand Herstellen
Gebrauchszustand herstellen Ihr Rollstuhl wird in der Regel komplett montiert, gefaltet angeliefert. Um ihn gebrauchsfertig zu machen, genügen einige einfache Handgriffe. Klemmgefahr! Achten Sie beim Falten und Aufstellen des Rollstuhls auf Ihre Finger und greifen Sie nur an die dargestellten Teile. Rückenlehne montieren (Abb. -
Seite 14: Grundeinstellungen
Eclipse Tilt Grundeinstellungen Antriebsräder abnehmen und aufstecken (Abb. 8) vielen Einstellungsarbeiten erforderlich Hinterräder abzunehmen.Wenn die Antriebsräder nicht mit den optionalen Steckachsen ausgestattet sind, muss die Befestigungsschraube entfernt werden um sie abzunehmen. Sichern Sie mit einem Schraubenschlüssel die Mutter außen am Rad und lösen Sie mit einem zweiten Schraubenschlüssel die Schraube innen am... -
Seite 15: Wiederstand Der Sitzkantelung (Abb. 11 & Abb. 14)
Feder und der Abstandsscheiben einzuhalten. Ziehen Sie anschließend wieder alle Schrauben fest an. Wiederstand der Sitzkantelung (Abb. 11 & Abb. 14) Achtung! Bei Arbeiten an der Gasdruckfeder ist darauf zu achten, dass diese vollständig ausgefahren ist. Bei der Benutzung der Sitzkantelung hilft Ihnen eine Gasdruckfeder das Gewicht des Patienten auszugleichen. -
Seite 16: Position Der Beinstützen (Abb. 17)
Eclipse Tilt Ziehen Sie anschließend die Schrauben wieder ein. Achten Sie auf festen Sitz. Befestigen Sie anschließend wieder die Antriebsräder. Bei Veränderung des Radstandes ist eine Neujustierung der Bremsen erforderlich. Position der Beinstützen (Abb. 17) Die Beinstützten lassen sich weiter nach vorne bzw. nach hinten verschieben. -
Seite 17: Armlehnenhöhe (Abb. 22)
Armlehnenhöhe (Abb. 22) Zum bequemen und ermüdungsfreien Sitzen können die Armlehnen in der Höhe angepasst werden. Betätigen Sie den Druckknopf an dem Seitenteil und ziehen Sie die Armlehne in die gewünschte Position. Die Armlehne rastet hörbar ein. Greifreifen (Abb. 23) Der Greifreifen kann weiter innen bzw. -
Seite 18: Ein- Und Aussteigen Von Vorn
Eclipse Tilt Ein- und Aussteigen von vorn Nehmen Sie die Beinstützen ab oder schwenken Sie sie weg. Bringen Sie den Rollstuhl und die gegenwärtige oder künftige Sitzfläche möglichst dicht frontal zueinander heran. Betätigen Sie die Feststellbremsen des Rollstuhls und ggf. der anderen Sitzgelegenheit. -
Seite 19: Selbständiges Fahren Und Bremsen
Selbständiges Fahren und Bremsen Führen Sie Ihre ersten Fahrversuche vorsichtig auf ebenem Gelände mit Unterstützung eines Helfers durch, bis Sie sich an Ihren neuen Rollstuhl gewöhnt haben. Fahrpraxis dürfen öffentlichen Straßenverkehr teilnehmen. Besonders vorsichtig müssen Sie beim Fahren an Steigungen und Gefällen oder beim Überwinden von Hindernissen sein. Der Rollstuhl wird über die Greifreifen angetrieben und abgebremst. -
Seite 20: Transport Und Zusammenfalten
Eclipse Tilt Der Druckknopf kann einfach mit einer Zange auf die hintere Position verstellt werden. Anschließend sind die Antikippräder wieder so in der Führung zu befestigen, dass der Druckknopf hörbar einrastet. Achtung Kippgefahr! Bei der Verstellung der Anitkippräder erhöht sich die Kippgefahr deutlich. -
Seite 21: Einstellungen
Einstellungen Die Einstellungen an der Bremse sollten von geschulten Fachleuten durchgeführt werden. Wenn Sie jedoch über ausreichende Erfahrung verfügen, können Sie diese Arbeit auch selbst ausführen. Achtung! Falsch eingestellte Bremsen können lebensbedrohliche Folgen haben. Feststellbremse (Abb. 27) Der Abstand zwischen Bremsbolzen und Reifendecke muss bei max. geöffnetem Bremsmechanismus an der engsten Stelle 12-14 mm betragen. -
Seite 22: Weitergabe / Wiedereinsatz
Eclipse Tilt Weitergabe / Wiedereinsatz Bei der Weitergabe / Wiedereinsatz des Rollstuhls denken Sie bitte daran, sämtliche für eine sichere Handhabung notwendigen technischen Unterlagen dem neuen Nutzer zu übergeben. Der Rollstuhl muss gereinigt, desinfiziert und durch den Fachhandel auf Schäden hin untersucht und freigegeben werden. -
Seite 23: Wartungshinweise Für Den Fachhandel
Informationen und Unterlagen für Reparatur und Instandsetzung zur Verfügung gestellt. Für Fragen steht Ihnen der Dietz Kundenservice unter der Rufnummer +49 (0) 7248/ 9186 - 0 zur Verfügung. Verwenden Sie bitte das beiliegende Wartungsprotokoll um den Wartungsstatus des Rollstuhls im Überblick zu behalten. -
Seite 24: Technische Daten
Eclipse Tilt Technische Daten Eclipse Tilt Bezeichnung Rollstuhl extrabreit, winkelverstellbar Farbe Schwarz-Blau Sitzbreite cm 50/55/61/66/72/82/ Sitztiefe cm 41-56 Sitzhöhe cm 36-51 Rückenhöhe cm 64 + 76 Seitenteilhöhe cm 28-32 Gesamtlänge cm Gesamtbreite cm Sitzbreite + 18 Gesamthöhe cm Max. Belastbarkeit kg Gewicht kg (inkl. -
Seite 25: Wartungsprotokoll
Wartungsprotokoll (Verwenden Sie nach Möglichkeit die am Seitenende angegebenen Wartungskürzel beim Ausfüllen der Spalte) Wann Insassenbremshebel Schiebegriffe Seitenteil, komplett Sitzpolster Rückenpolster Vorder-/ Lenkräder Hinter-/ Antriebsräder Reifendecke Greifreifen Rahmen, allgemein Mechanik Sitzkantelung Verkabelung G = geprüft E = ersetzt R = repariert... -
Seite 26: Garantie
Eclipse Tilt Garantie Garantieleistungen beziehen sich auf alle Mängel des Produkts, die nachweislich auf Material- oder Herstellungsfehler zurückzuführen sind. Die Gewährleistungsfrist beträgt Monate Zugang Versandbereitschaftsanzeige, spätestens jedoch nach Auslieferung. Von der Gewährleistungspflicht ausgeschlossen sind Beschädigungen, die durch natürlichen Verschleiß, durch Vorsatz, fahrlässige bzw. unsachgemäße...
