Isolationswiderstandsmessungen (Megohmmeter-Tests)
WARNUNG: Führen Sie keine Isolationswiderstandsmessungen bei unter Wechselstromspannung
stehenden Geräten durch.
1. Die rote Messleitungen mit der Eingangsklemme HI, die schwarze Messleitung mit der
Eingangsklemme LO verbinden.
2. Den Schalter HOLD zur linken Position (aus) und den Schalter
MANU/LOCK auf Position MANUAL schalten.
3. Den Drehregler zur gewünschten Prüfspannung schalten (250V, 500V,
oder 1000V).

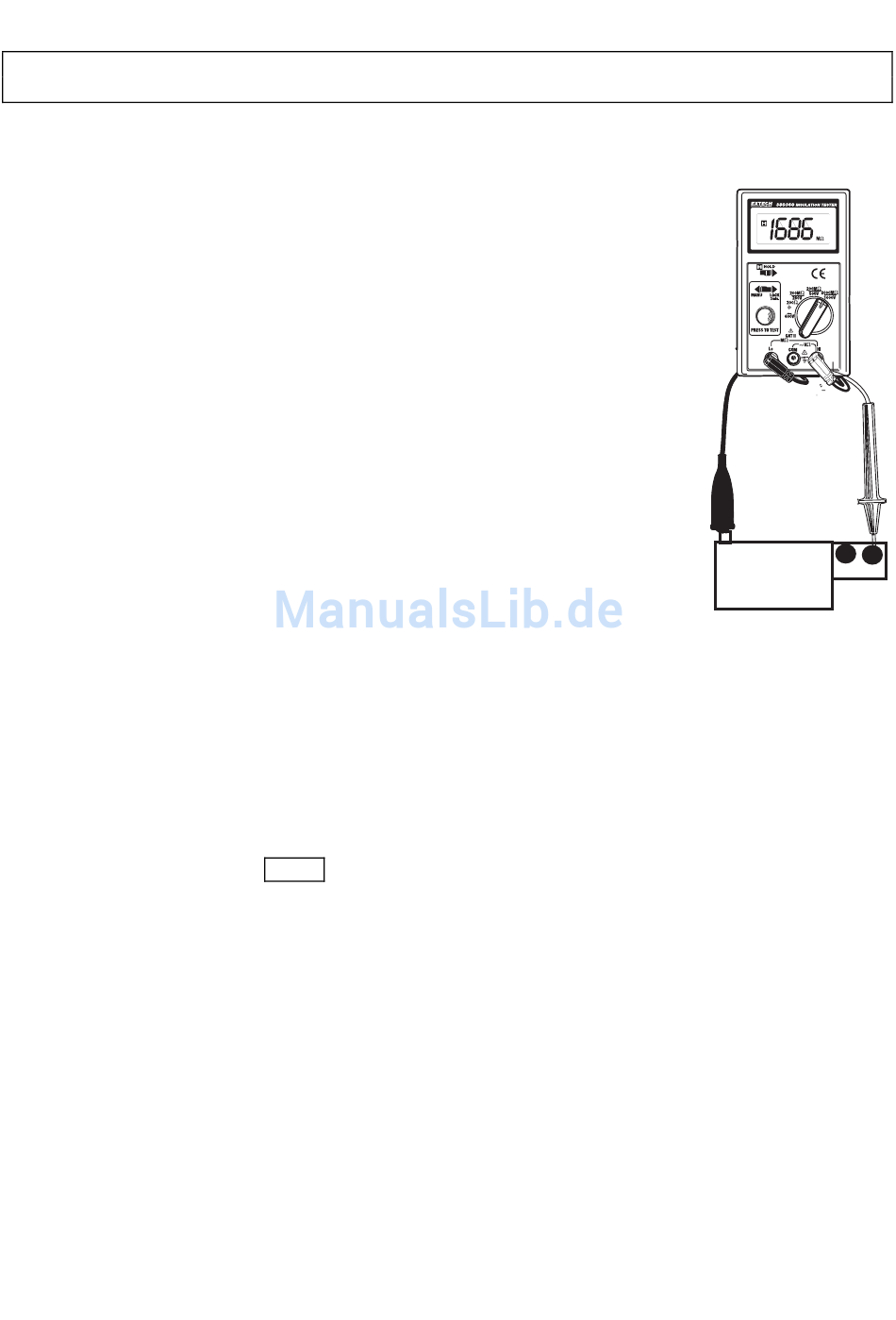

4. Die Messleitungen mit dem zu messenden Gerät verbinden.
5. Taste TEST gedrückt halten. Die Taste loslassen um den Test zu
beenden.
6. Der Messwert ist auf der LCD-Anzeige abzulesen.
3-minütige Verriegelungsfunktion
Die Verriegelungsfunktion aktivieren für Betrieb ohne Zuhilfenahme der
Hände.
1. Die rote Messleitungen mit der Eingangsklemme HI, die schwarze
Messleitung mit der Eingangsklemme LO verbinden.
2. Den Drehregler zur gewünschten Prüfspannung schalten (250V, 500V,
oder 1000V).
3. Die Messleitungen mit dem zu messenden Gerät verbinden.
4. Den Schalter MANU/LOCK auf Position LOCK schalten.
5. Die Taste TEST drücken und wieder loslassen. Ein 3-minütiger durchgehender Test beginnt.
Die rote Taste TEST kann jederzeit betätigt werden um den Test zu beenden. Wenn die Taste
TEST nicht gedrückt wird, beendet das Messgerät den Test automatisch nach 3 Minuten.
Hinweise zu Isolationswiderstandsmessungen (Megohmmeter-Tests):
1.
Das Modell 380360 verfügt über einen maximalen Messbereich von 2000MΩ (2GΩ). Häufig
wird der Isolationswiderstand diesen Wert überschreiten; das Messgerät zeigt das
Überlastungssymbol 1
ist gut.
2.
Ist das zu messende Gerät hoch kapazitativ, zeigt die LCD-Anzeige einen mit Verlauf der Zeit
steigenden Widerstandswert an. Lassen Sie den Messwert stabilisieren, ehe Sie den Test
beenden.
an. Der Widerstand ist sehr hoch und die zu prüfende Isolation
MΩ
5
Modell 380360-EU-DE-V.1.8-1/12
