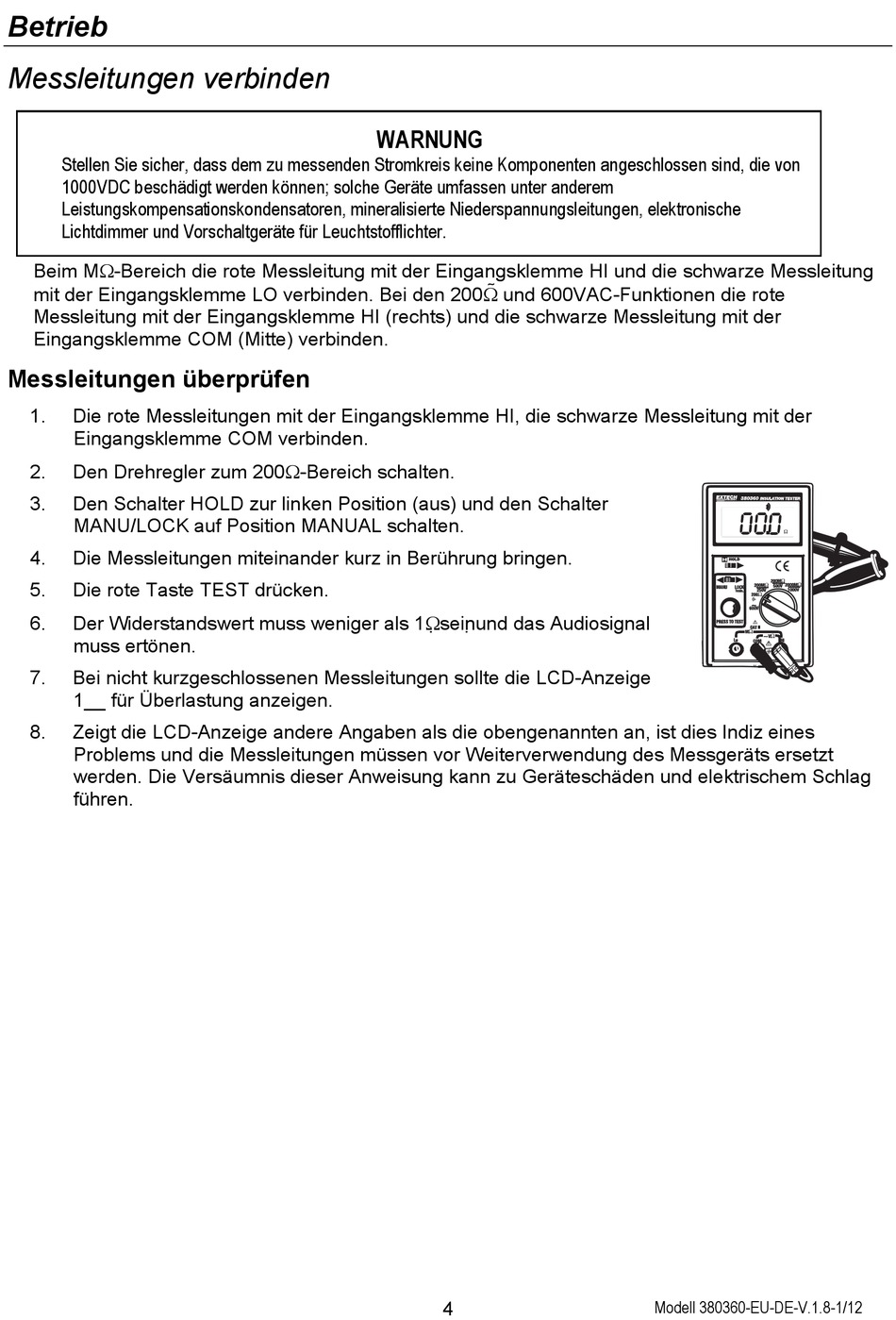

Betrieb
Messleitungen verbinden
Stellen Sie sicher, dass dem zu messenden Stromkreis keine Komponenten angeschlossen sind, die von
1000VDC beschädigt werden können; solche Geräte umfassen unter anderem
Leistungskompensationskondensatoren, mineralisierte Niederspannungsleitungen, elektronische
Lichtdimmer und Vorschaltgeräte für Leuchtstofflichter.
Beim MΩ-Bereich die rote Messleitung mit der Eingangsklemme HI und die schwarze Messleitung
mit der Eingangsklemme LO verbinden. Bei den 200Ω und 600VAC-Funktionen die rote
Messleitung mit der Eingangsklemme HI (rechts) und die schwarze Messleitung mit der
Eingangsklemme COM (Mitte) verbinden.
Messleitungen überprüfen
1.
Die rote Messleitungen mit der Eingangsklemme HI, die schwarze Messleitung mit der
Eingangsklemme COM verbinden.
2.
Den Drehregler zum 200Ω-Bereich schalten.
3.
Den Schalter HOLD zur linken Position (aus) und den Schalter
MANU/LOCK auf Position MANUAL schalten.
4.
Die Messleitungen miteinander kurz in Berührung bringen.
5.
Die rote Taste TEST drücken.
6.
Der Widerstandswert muss weniger als 1Ω s ein u nd das Audiosignal
muss ertönen.
7.
Bei nicht kurzgeschlossenen Messleitungen sollte die LCD-Anzeige
1__ für Überlastung anzeigen.
8.
Zeigt die LCD-Anzeige andere Angaben als die obengenannten an, ist dies Indiz eines
Problems und die Messleitungen müssen vor Weiterverwendung des Messgeräts ersetzt
werden. Die Versäumnis dieser Anweisung kann zu Geräteschäden und elektrischem Schlag
führen.
WARNUNG
4
Modell 380360-EU-DE-V.1.8-1/12
