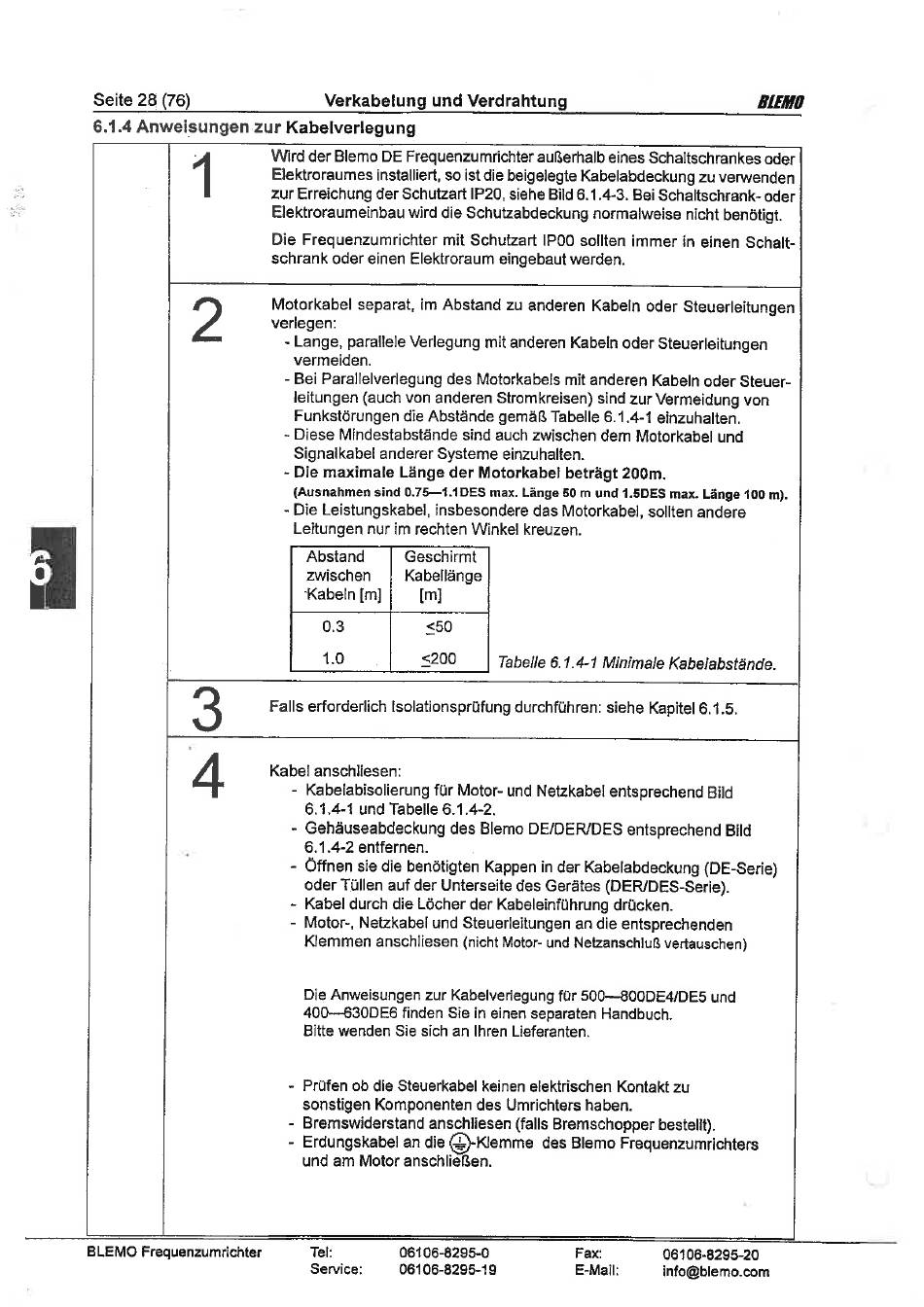

Seite 28 (76)
6.1.4 Anweisungen zur Kabelverlegung
BLEMO Frequenzumrichter
Verkabetung und Verdrahtung
Wird der Blemo DE Frequenzumrichter außerhalb eines Schaltschrankes Oder
Elektroraumesinstalliert, s o ist diebeigelegte Kabelabdeckung zu verwenden
zur Erreichung der Schutzart IP20i siehe Bild 6.1.4-3. Bei Schaltschrank- Oder
Elektroraumeinbau Wirddie Schutzabdeckung normalweisenicht benötigt.
Die Frequenzumrichter mit Schutzart IPOOsollten immer in einen Schalt-
schrank Oder einen Elektroraum eingebaut werden.
Motorkabel separatrim Abstandzu anderen KabelnOderSteuerleitungen
verlegen:
- Lange, paralleleVerlegungmit anderenKabelnOderSteuerleitungen
vermeiden.
- Bei Parallelverlegung des Motorkabels mit anderen Kabeln Oder Steuer-
leitungen(auchvon anderenStromkreisen)Sindzur Vermeidungvon
Funkstörungen die Abstände gemäß Tabelle 6.1.4-1 einzuhalten.
Diese Mindestabstände
Signalkabet anderer Systeme einzuhalten.
- Die maximate Länge der Motorkabel beträgt 200m.
(Ausnahmen Sind 0.75—1.1 DESmax. Länge 50 m und 1.5DESmax. Länge 100 m).
- Die Leistungskabel, insbesondere das Motorkabel, sollten andere
Leitungen nur im rechten Winkel kreuzen.
Abstand
Geschirmt
zwischen Kabellänge
Kabetn [m) [m]
0.3
1.0
<200
Falls erforderlich Isolationsprüfung durchführen: siehe Kapitel6.1.5.
Kabel anschliesen:
- Kabelabisolierung für Motor-und Netzkabel e ntsprechendBild
6.1.4-1 und Tabelle 6.1.4-2.
- Gehäuseabdeckung des Blemo DE/DER/DES entsprechend Bild
6.1.4-2 entfernen.
- Öffnen siediebenötigten Kappen i nderKabelabdeckung
OderTüllen auf der Unterseitedes Gerätes(DERIDES-Serie).
Kabel durch die Löcher der Kabeleinführungdrücken.
- Motor-, Netzkabel und Steuerlejtungen an die entsprechenden
Kemmen anschliesen (nichtMotor-undNetzanschluß vertauschen)
Die Anweisungen zur Kabelverlegung für 500—800DE4/DE5 und
400—630DE6 finden Sie in einen separaten Handbuch.
Bitte wenden Sie sich an Ihren Lieferanten.
Prüfen 0b die Steuerkabel keinen elektrischen Kontakt zu
sonstigen Komponenten des Umrichters haben.
- Bremswiderstand anschliesen(fallsBremschopperbestellt).
- Erdungskabel andieO-Kemmedes Blemo F requenzumrichters
und am Motor anschließen.
Tel:
06106-8295-0
Service: 06106-8295-19
sind auch zwischen dem Motorkabel und
Tabelle 6.1.4-1 Minimale Kabelabstände.
