Frequenzumrichter - Blemo Innovation Serie Betriebsanleitung

BlfM0
Reglerkarte
Steuerklemm-
leiste
Kabelschirm an
Erdklemme
anklemmen
Schirm des
Kabels frei-
isolieren, durch
die Erdungs-
schelle führen
und sorgfältig
befestigen.
Erdungs
klemmen
Netzkabel
Steuerkabel
Spezielle PG-
Verschraubung
verwenden,
welche den
Schirm mit 3600
erdet.
Oder verdrillten
Schirm mit kürzest
möglicher Länge
an Erdungsklem-
me anktemmen
(max. 2 cm)
Motoran-
schlußklemmen
Grün-gelber
Schutzleiter
Erdungsklemme

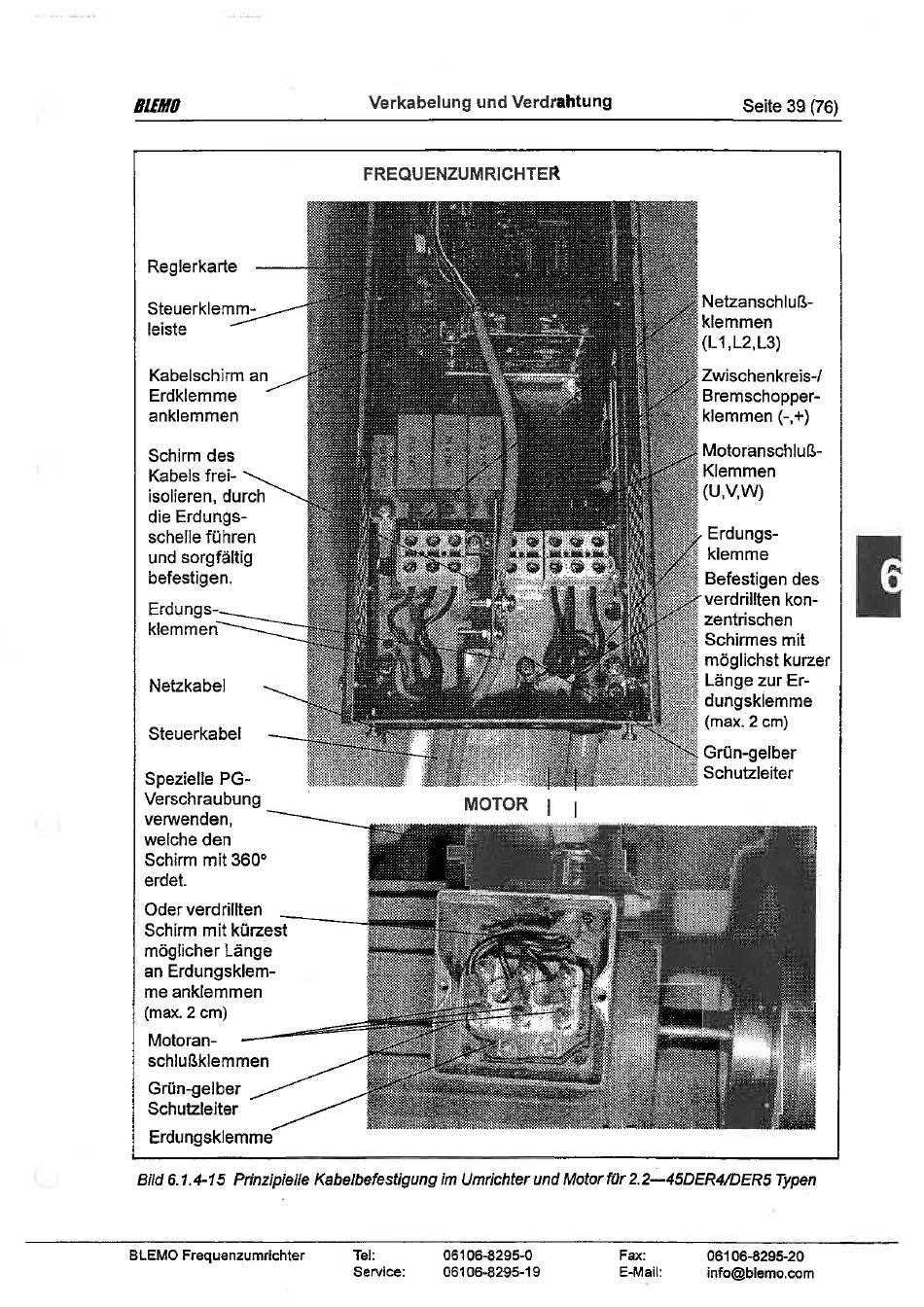

Bild 6.1.4-15 Prinzipielle Kabelbefestigung im Umrichter und Motorfür 2.2—45DER4/DER5 Typen
BLEMO Frequenzumrichter
Verkabelung und Verdrahtung

FREQUENZUMRICHTER

MOTOR
Tel: 06106-8295-0
Service:
06106-8295-19
Seite 39 (76)
Netzanschluß-
klemmen
Zwischenkreis-/
Bremschopper-
klemmen (-,+)
Motoranschluß-
Klemmen
Erdungs-
klemme
Befestigen des
verdril!ten kon-
zentrischen
Schirmes mit
möglichst kurzer
Länge zur Er-
dungsklemme
(max. 2 cm)
Grün-gelber
Schutzleiter
