Netzanschluß-
klemmen
Schirm des
Kabels freiiso-
lieren, durch
die Erdungs-
schelle durch-
führen und
sorgfältig
befestigen.
Erdungs-
klemme
Netzkabet

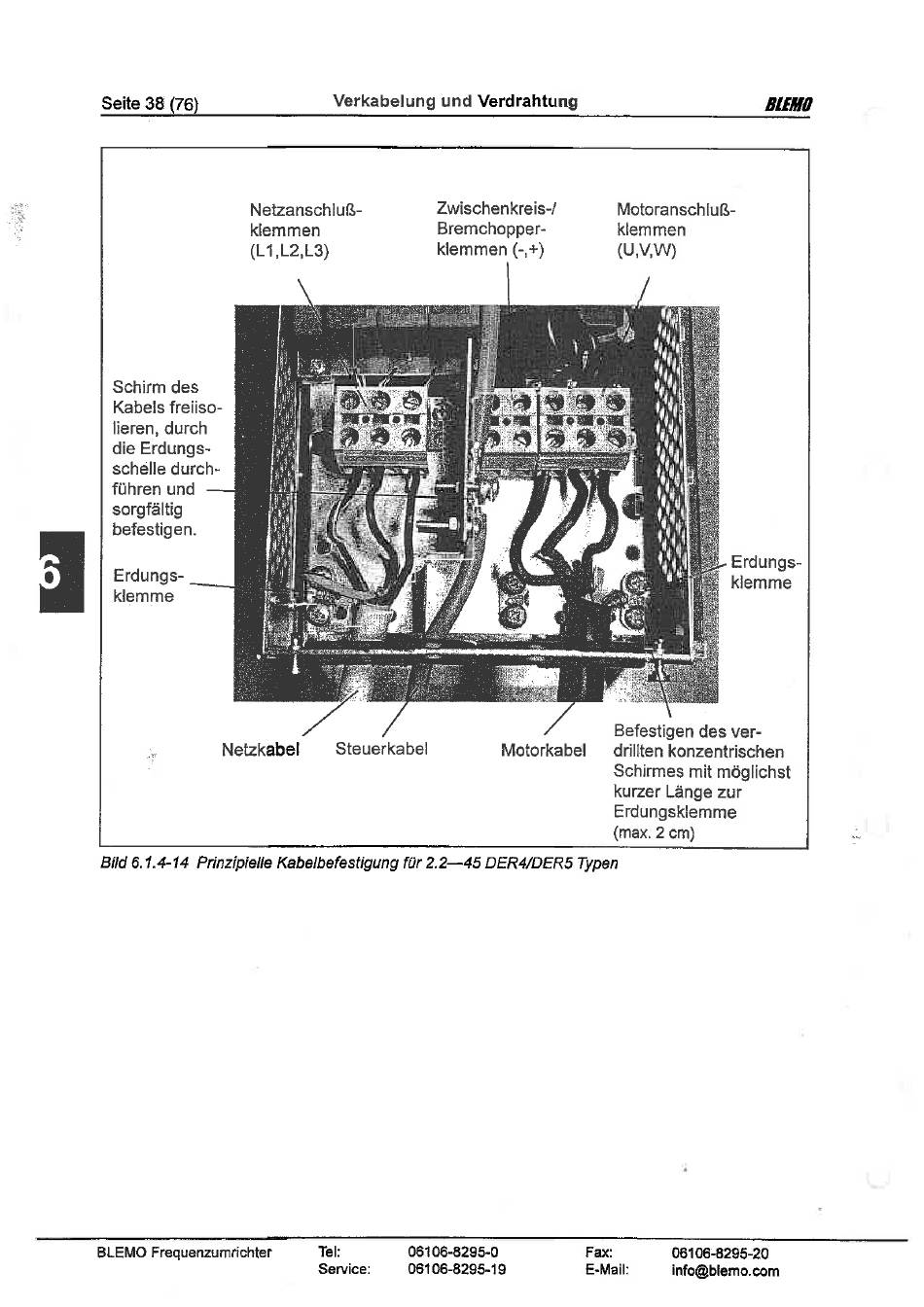

Bild 6.1.4-14 Prinzipielle Kabelbefestigung für 2.2—45 DER4/DER5 Typen
BLEMO Frequenzumrichter
Verkabelung und Verdrahtung
Zwischenkreis-/
Bremchopper-
klemmen (-,+)
Steuerkabel
Tel: 06106-8295-0
Service: 06106-8295-19
Motoranschluß-
ktemmen
d
Befestigen des ver-
Motorkabel drillten konzentrischen
Schirmes mit möglichst
kurzer Länge zur
Erdungsklemme
(max. 2 cm)
