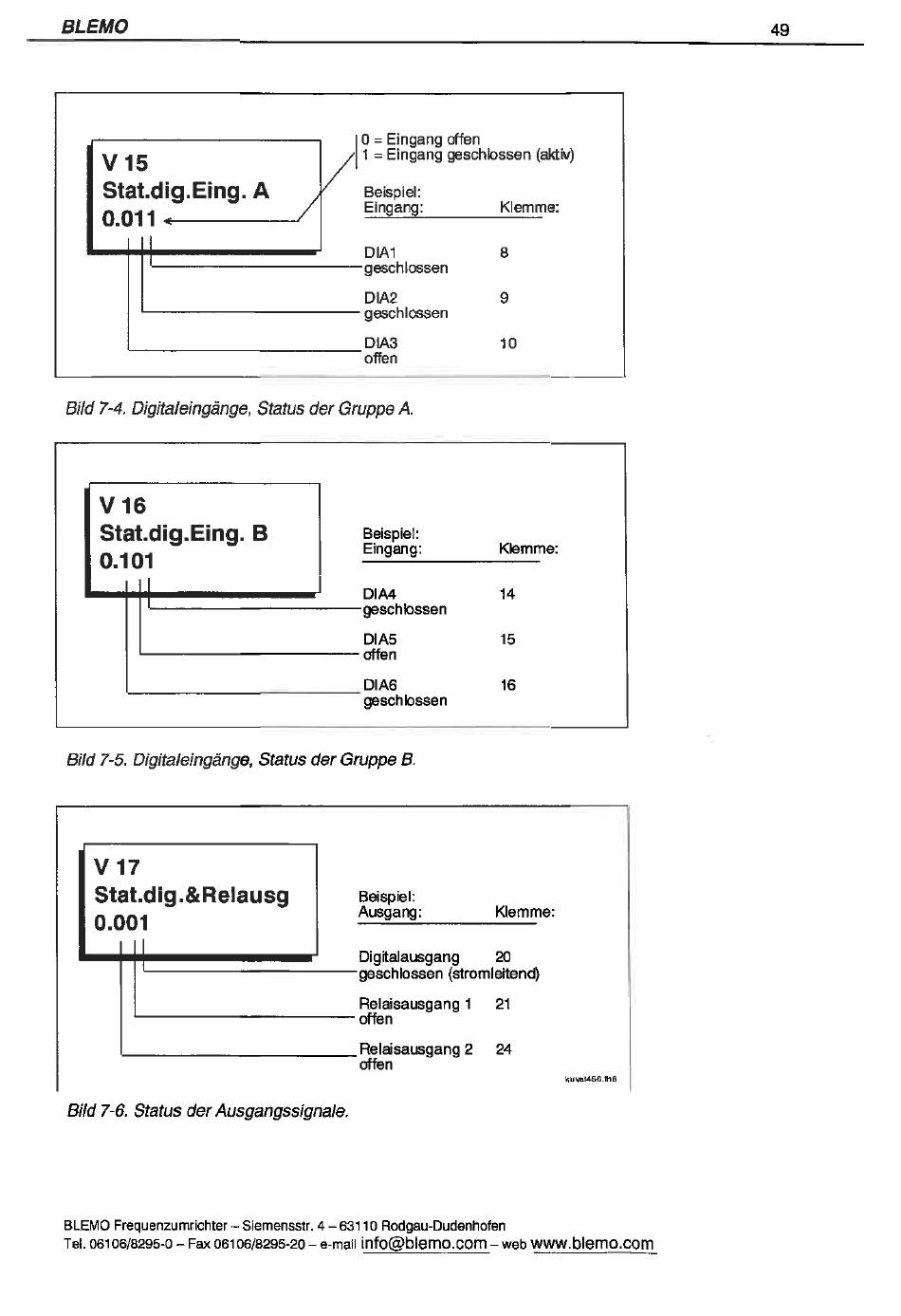

BLEMO INNOVATION Serie Betriebsanleitung Seite 54

BLEMO
v 15
Stat.dig.Eing.
0.011
Bild 7-4. Digitaleingänge, Status der Gruppe A.
v 16
Stat.dig.Eing.
0.101
Bild 7-5. Digitaleingänge, Status der Gruppe B.
v 17
Stat.dig.&Relausg
0.001
Bild 7-6. Status der Ausgangssignale.
BLEMO Frequenzumrichter —Siemensstr. 4 —63110 Rodgau-Dudenhofen
Tel. 06106/8295-0 —Fax 06106/8295-20 - e-mail info@blemo.com
O= Eingang offen
1 = Eingang geschbssen (aktW)
A
Beispiel:
Eingang:
DIAI
geschlossen
DIA2
geschlossen
DtA3
offen
B
Beispiel:
Eingang:
DIA4
geschbssen
DIA5
offen
DIA6
gesch bssen
Beispiel:
Ausga1V:
Digitalausgang
geschlossen (stromleitend)
Relaisausgang 1
offen
Relaisausgang
offen
Klemme:
8
9
10
Kbmme:
14
15
16
Klemme:
20
21
2
24
