Seite 34 (76)
Steuerktemmleiste
Erdung für
Steuerkabel
Steuerkabel-
Befestigung
PE-Klemmen für
Netz- und Motorkabel
Isolierter Erdleiter
(grün-gelb) verdrillt
und Kabelschirm

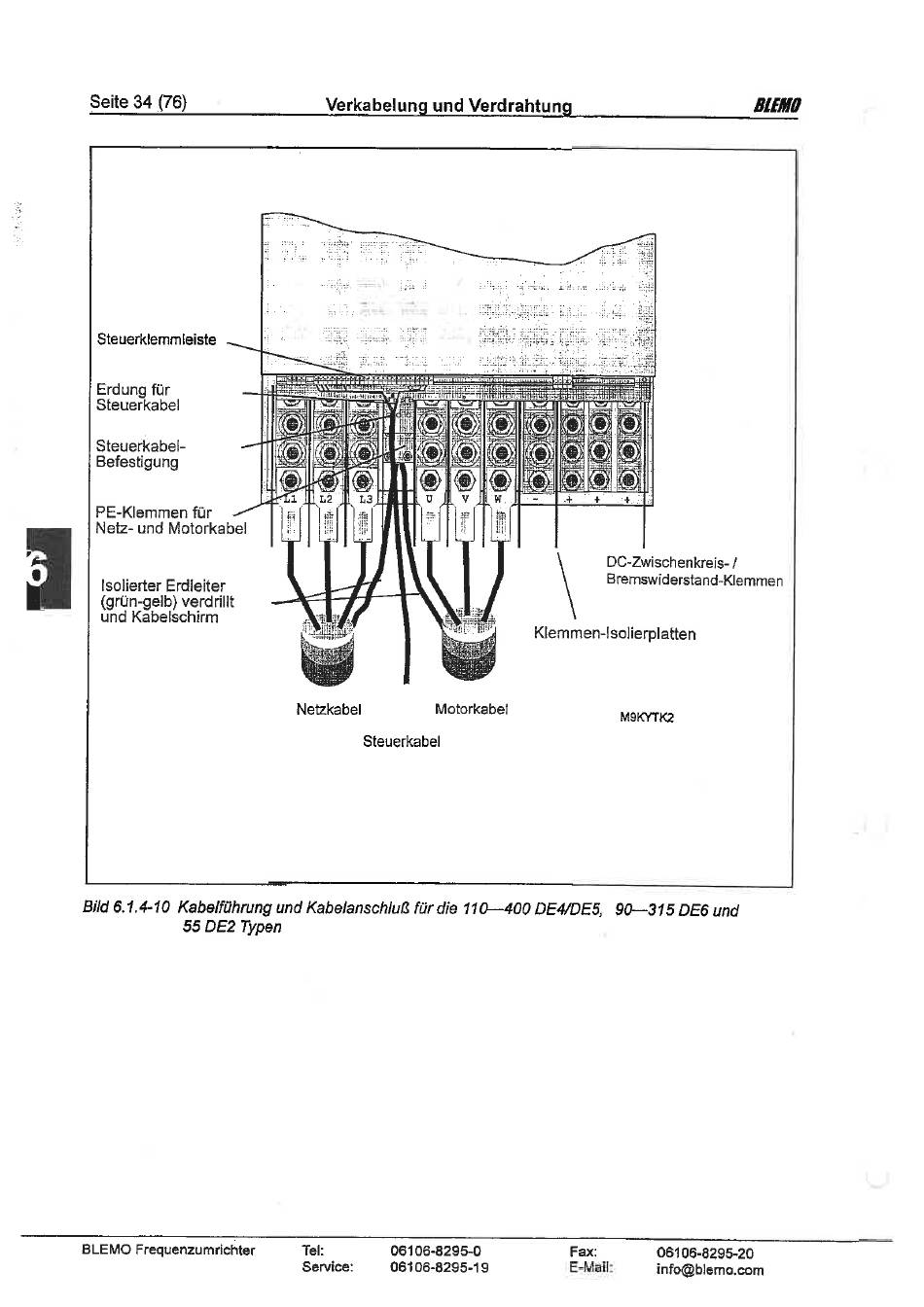

Bild 6.14-10 KabelführungundKabe1ansch1uß fürdie 11C—400DE4/DE5, 90—315DE6und
55 DE2 Typen
BLEMO Frequenzumrichter
Verkabelunq und Verdrahtunq
1 1.2 1.3 v
Netzkabel Motorkabet
Steuerkabel
