KAPITEL 2 - INSTALLATION

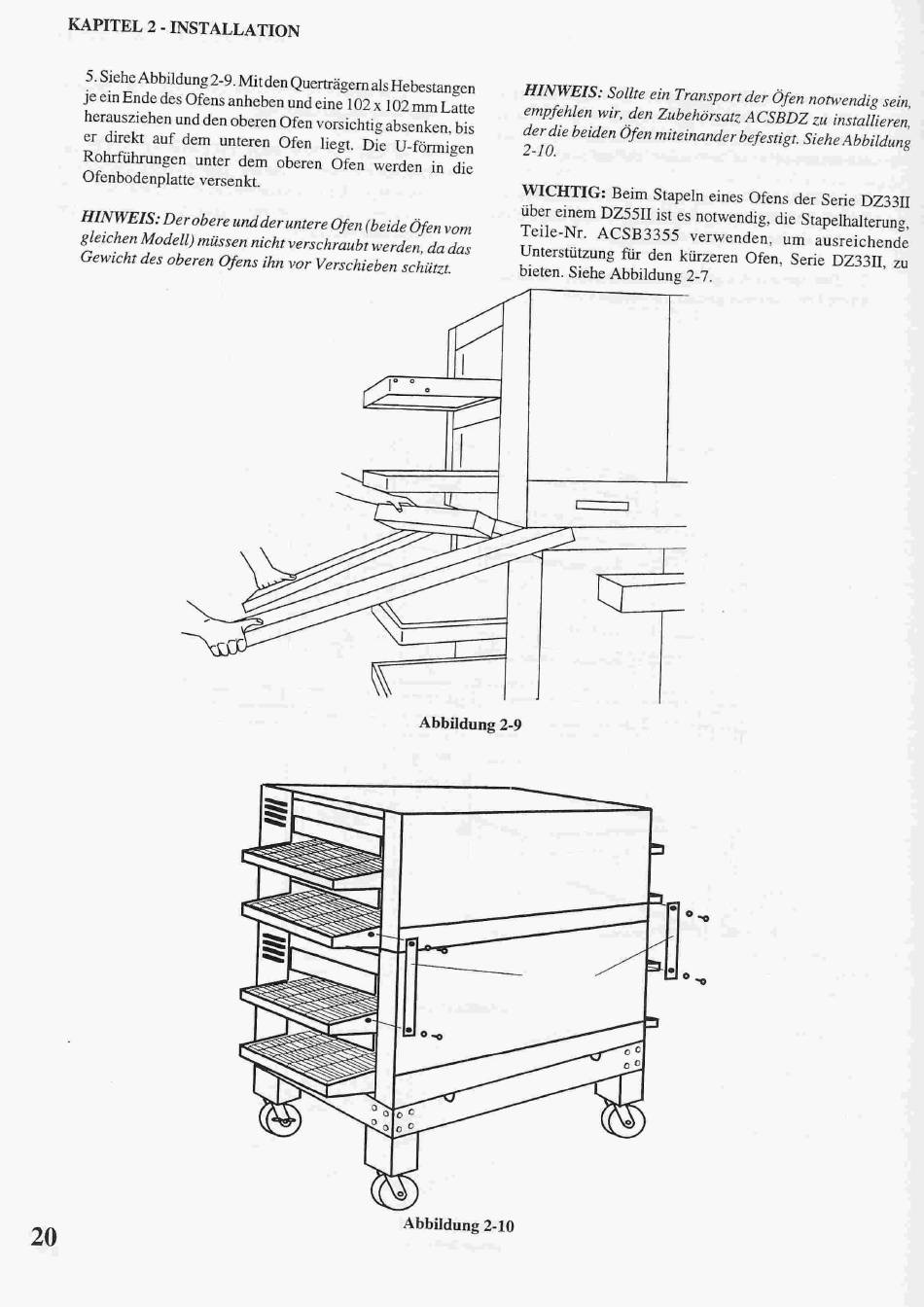

5. SieheAbbildung 2-9. Mit denQuerträgernalsHebestangen
je ein Ende des Ofens anheben und eine 102 x 102 mm Latte
herausziehen und den oberen Ofen vorsichtig absenken,bis
er direkt auf dem unteren Ofen liegt. Die U-förmigen
Rohrführungen unter dem oberen Ofen werden in die
Ofenbodenplatte versenkt.
HINWEIS: DerObere undderuntereOfen(beideÖfenvom
gleichen Modell) müssennicht verschraubt werden, da das
Gewicht des oberen Ofens ihn vor Verschieben schiitzt.
20
HINWEIS: Sollteein Transportder Öfennotwendigsein,
empfehlen wir, den Zubehörsatz ACSBDZ zu installieren,
derdie beidenÖfen miteinander befestigt.SieheAbbildung
2-10.
WICHTIG:
über einem DZ5511 ist es notwendig, die Stapelhalterung,
Teile-Nr. ACSB3355
Unterstützung für den kiirzeren Ofen, Serie DZ3311, zu
bieten. Siehe Abbildung 2-7.
Abbildung 2-9
Abbildung 2-10
Beim Stapeln eines Ofens der Serie DZ3311
verwenden, um ausreichende
