5. Heizzonen
Alle Ofendecks (Kammern) der DZ-Serie sind in vier
getrennte Heizzonen unterteilt. Die Heizzonen sind in
Abbildung 1-5 abgebildet.
Oberes Deck
Unteres Deck
6. Transportband
DasTransportband d ientzumTransport derSpeisen d urch
das Ofendeck. Das Transportband besteht aus einem
Rahmenund demGliederbandausrostfreiemStahl,dasin
beide Richtungen gefahren werden kann. Das
Transportband W irdvonderRegelung geregelt u ndkann
Obere linke Zone
Untere linke Zone
Obere linke Zone
Untere linke Zone

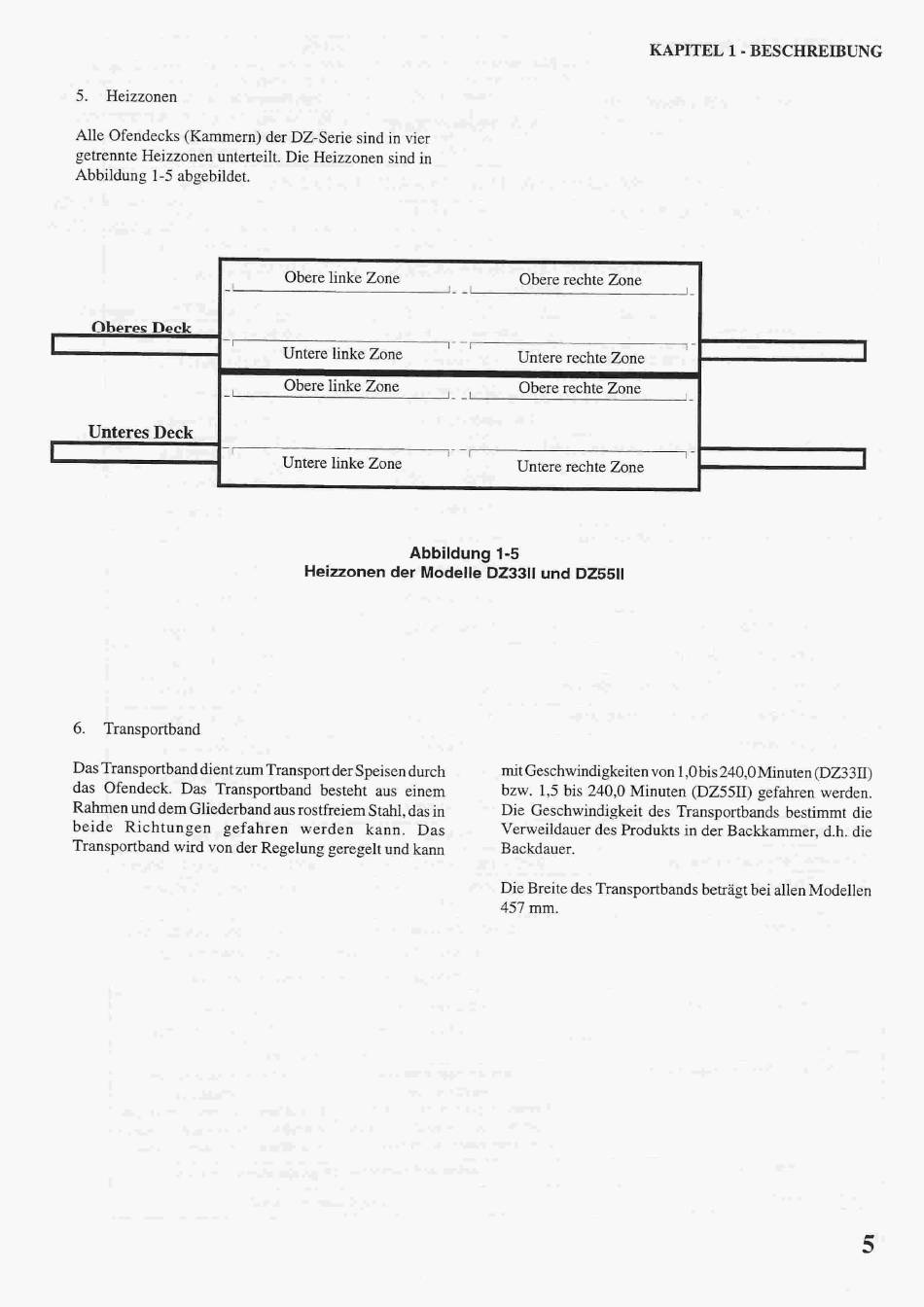

Abbildung 1-5
Heizzonen der Modelle DZ3311und DZ5511
KAPITEL
Obere rechte Zone
Untere rechte Zone
Obere rechte Zone
Untere rechte Zone
mit Geschwindigkeiten von1,0bis 240,0Minuten(DZ3311)
bzw. 1,5bis 240,0 Minuten (DZ5511)gefahrenwerden.
Die Geschwindigkeit des Transportbandsbestimmt die
Verweildauer des Produkts in der Backkammer, d.h. die
Backdauer.
Die Breite desTransportbandsbeträgtbei allenModellen
457 mm.
