B.
Funktionsweise der Komponenten
1. Ofendecks(Ofenkammern)
Jeder CTX-Ofen der SerieGemini verfügt über zwei
Ofendecks (Kammern), die jeden Ofen zu einem
Doppelofen machen. Die beiden Ofendecks werden als
oberes und unteres Deck bezeichnet. Jedes Deck hat sein
eigenes Transportband u ndseineeigeneRegelung.
Die Elektroschaltbilder
in diesem Handbuch und im Ofen.
Dieses Handbuch m ußalsNachschlagewerk aufgehoben werden.
cTX
Einzelausfiihrung
DZ5511

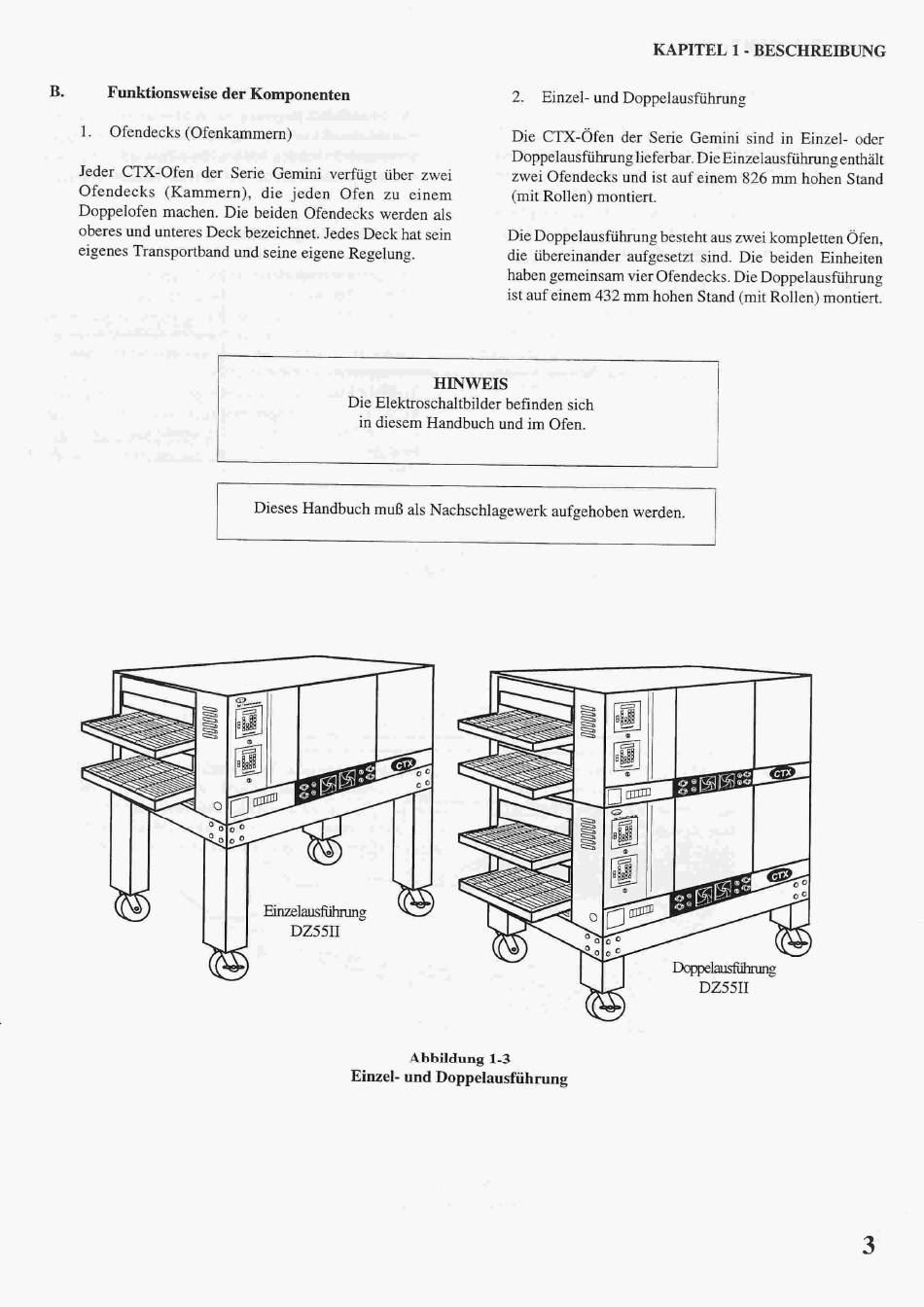

Abbildung 1-3
Einzel-und Doppelausführung
2. Einzel- und Doppelausführung
Die CTX-Öfen der Serie Gemini sind in Einzel- Oder
Doppelausführung lieferbar. D ieEinzelausführung enthält
zwei Ofendecks und ist auf einem 826 mm hohen Stand
(mit Rollen) montiert.
DieDoppelausführung besteht a uszweikompletten Ofen,
die übereinander aufgesetzt Sind. Die beiden Einheiten
haben gemeinsam vierOfendecks. DieDoppelausführung
ist auf einem432 mm hohen Stand(mit Rollen) montiert.
HINWEIS
befinden sich
(0
ooo
ooc
KAPITEL 1 - BESCHREIBUNG
CTX
Dqpelausfiihlung
DZ5511
