KAPITEL 2 - INSTALLATION

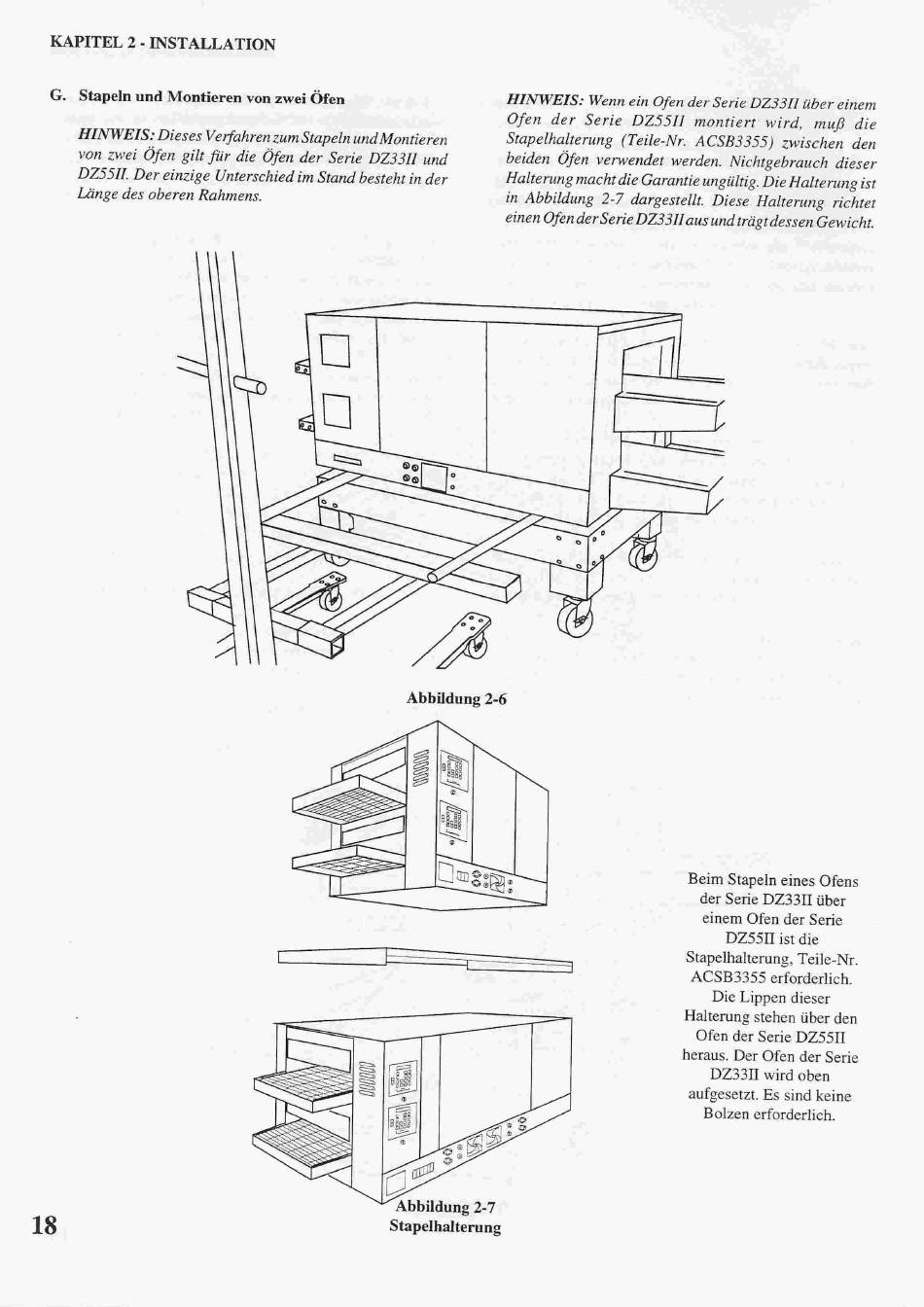

G. Stapeln und Montieren von zwei Ofen
HINWEIS: Dieses Verfahren zum Stapeln undMontieren
vonzweiÖfengilt fiir die Öfender SerieDZ3311 u nd
. DZ5511 Der einzigeUnterschied i m Standbesteht i n der
Länge des oberen Rahmens.
18
HINWEIS: Wennein Ofender SerieDZ3311 über einem
Ofen der Serie DZ5511 montiert wird, mußdie
Stapelhalterung(Teile-Nr. ACSB3355)zwischenden
beiden Öfenvenvendet werden. Nichtgebrauch dieser
Halterung m acht dieGarantie u ngiiltig. DieHalterung i st
in Abbildung 2-7dargestellt. Diese Halterung richtet
einen Ofen derSerie DZ3311aus undträgtdessen G ewicht.
00
Abbildung 2-6
Abbildung 2-7

Stapelhalterung

Beim Stapeln eines Ofens
der Serie DZ3311 über
einem Ofen der Serie
DZ5511 ist die
Stapelhalterung, Teile-Nr.
ACSB3355 erforderlich.
Die Lippen dieser
Halterung stehen über den
Ofen der Serie DZ5511
heraus. Der Ofen der Serie
DZ3311 Wird oben
aufgesetzt. Es sind keine
Bolzen erforderlich.
