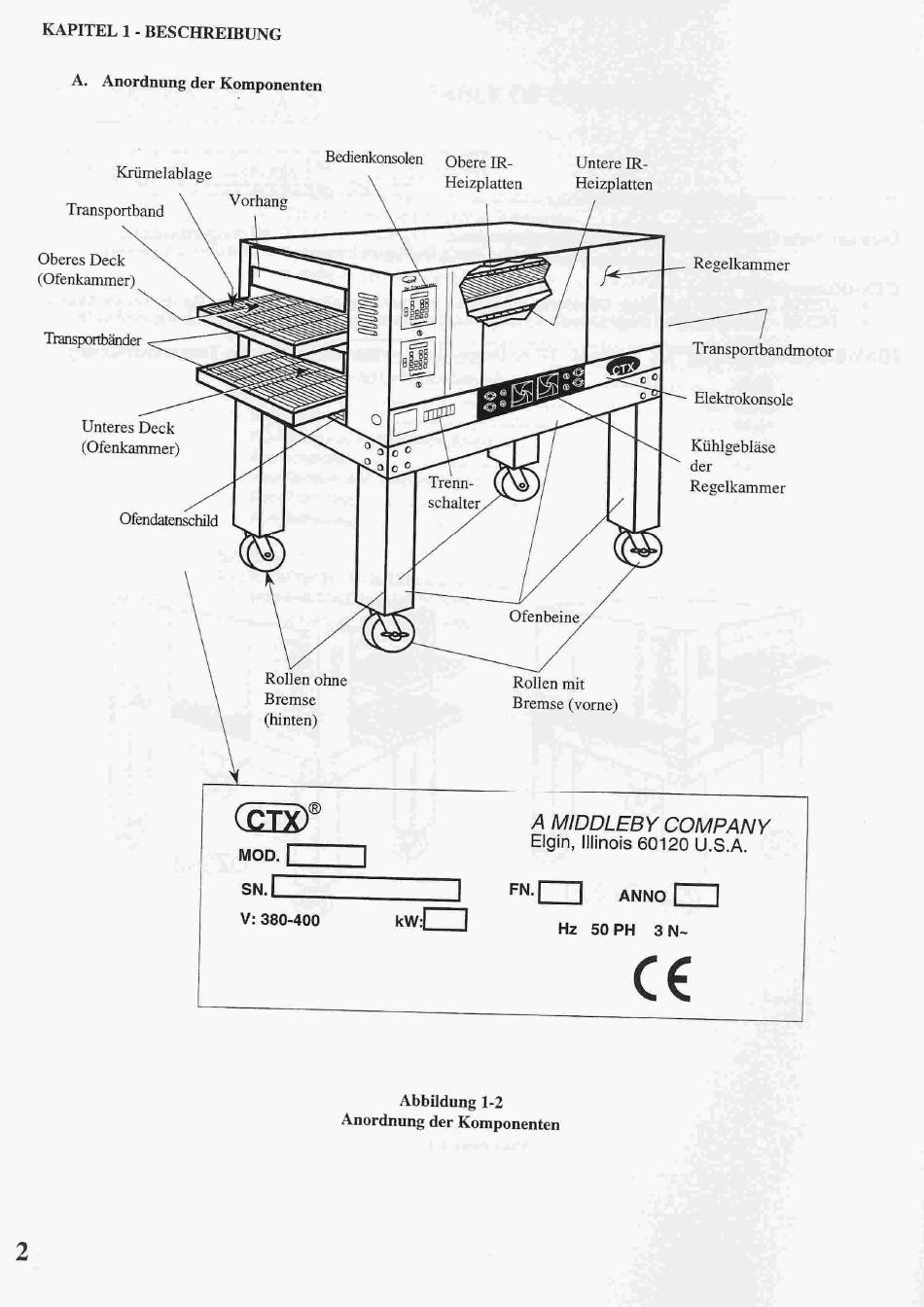

Beschreibung; Anordnung Der Komponenten - Ctx Dz33Ii Betriebs- Und Installationshandbuch

KAPITEL

1 - BESCHREIBUNG

A. Anordnung der Komponenten
Krümelablage
Transportband
Oberes Deck
(Ofenkammer)
Transportbänder
Unteres Deck
(Ofenkammer)
Ofendatenschild
2
Bedienkonsolen
Vorhang
Rollen ohne
Bremse
(hinten)
MOD.
v: 380-400

Anordnung der Komponenten

Untere
Obere IR-
Heizplatten
Heizplatten
Trenn-
schalter
Ofenbeine
Rollen mit
Bremse (vorne)
A MIDDLEBY
Elgin, Illinois 60120 U.S.A.
kW:Ü
Hz
Abbildung 1-2
IR-
Regelkammer
Transportbandmotor
o
Elektrokonsole
Kühlgebläse
der
Regelkammer
COMPANY
50PH 3 N-
