INSTALLATION
Vorbereitungen

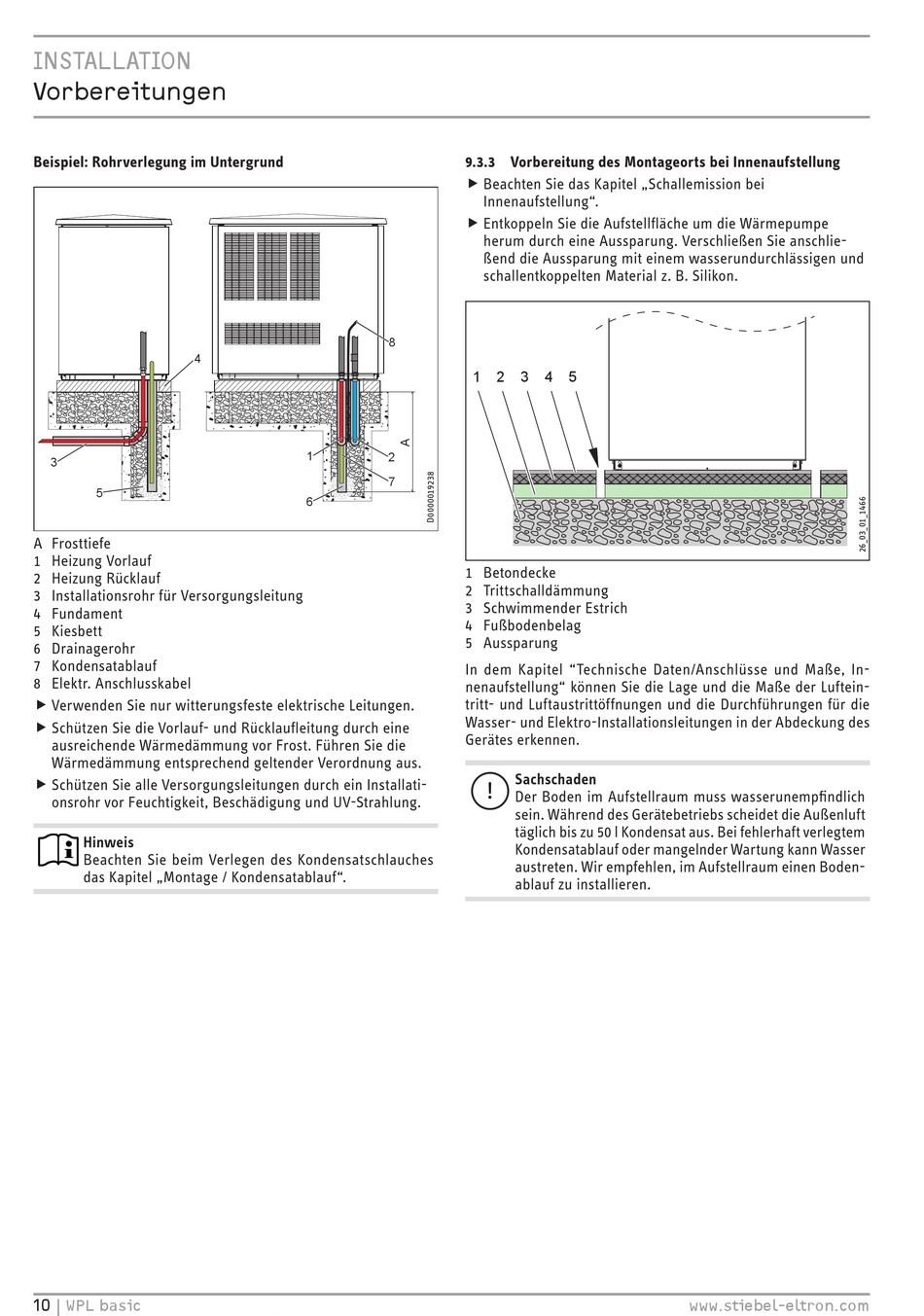

Beispiel: Rohrverlegung im Untergrund
4
3
5
A Frosttiefe
1 Heizung Vorlauf
2 Heizung Rücklauf
3 Installationsrohr für Versorgungsleitung
4 Fundament
5 Kiesbett
6 Drainagerohr
7 Kondensatablauf
8 Elektr. Anschlusskabel
f Verwenden Sie nur witterungsfeste elektrische Leitungen. f
f Schützen Sie die Vorlauf- und Rücklaufleitung durch eine f
ausreichende Wärmedämmung vor Frost. Führen Sie die
Wärmedämmung entsprechend geltender Verordnung aus.
f Schützen Sie alle Versorgungsleitungen durch ein Installati- f
onsrohr vor Feuchtigkeit, Beschädigung und UV-Strahlung.
Hinweis
Beachten Sie beim Verlegen des Kondensatschlauches
das Kapitel „Montage / Kondensatablauf".
10 | WPL basic

9.3.3 Vorbereitung des Montageorts bei Innenaufstellung

f Beachten Sie das Kapitel „Schallemission bei f
f Entkoppeln Sie die Aufstellfläche um die Wärmepumpe f
8
1
1
2
7
6
1 Betondecke
2 Trittschalldämmung
3 Schwimmender Estrich
4 Fußbodenbelag
5 Aussparung
In dem Kapitel "Technische Daten/Anschlüsse und Maße, In-
nenaufstellung" können Sie die Lage und die Maße der Luftein-
tritt- und Luftaustrittöffnungen und die Durchführungen für die
Wasser- und Elektro-Installationsleitungen in der Abdeckung des
Gerätes erkennen.
Innenaufstellung".
herum durch eine Aussparung. Verschließen Sie anschlie-
ßend die Aussparung mit einem wasserundurchlässigen und
schallentkoppelten Material z. B. Silikon.
2 3 4 5
Sachschaden
!
Der Boden im Aufstellraum muss wasserunempfindlich
sein. Während des Gerätebetriebs scheidet die Außenluft
täglich bis zu 50 l Kondensat aus. Bei fehlerhaft verlegtem
Kondensatablauf oder mangelnder Wartung kann Wasser
austreten. Wir empfehlen, im Aufstellraum einen Boden-
ablauf zu installieren.
