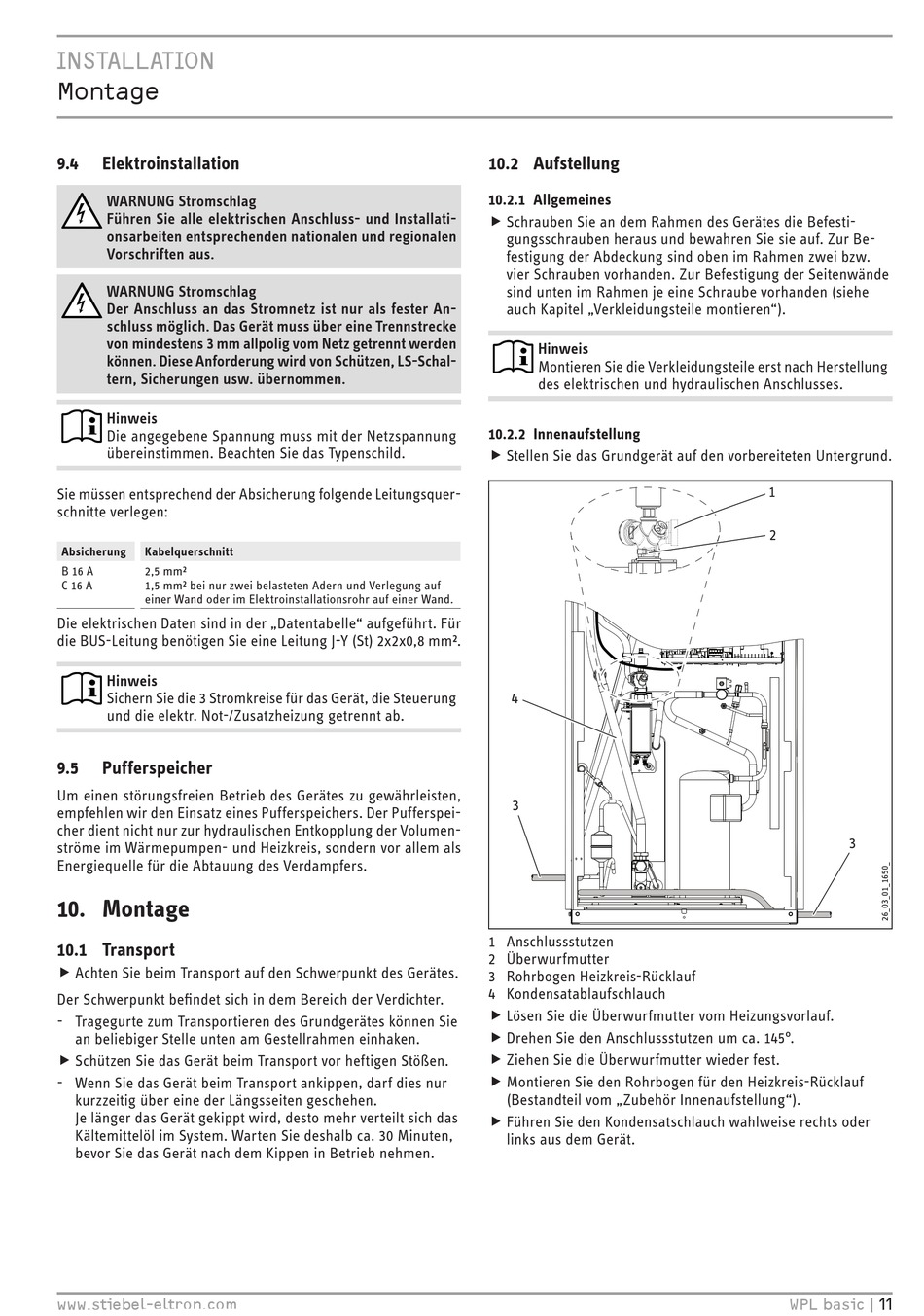

INSTALLATION
Montage
9.4

Elektroinstallation

WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten entsprechenden nationalen und regionalen
Vorschriften aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss möglich. Das Gerät muss über eine Trenn strecke
von mindestens 3 mm allpolig vom Netz getrennt werden
können. Diese Anforderung wird von Schützen, LS-Schal-
tern, Sicherungen usw. übernommen.
Hinweis
Die angegebene Spannung muss mit der Netzspannung
übereinstimmen. Beachten Sie das Typenschild.
Sie müssen entsprechend der Absicherung folgende Leitungsquer-
schnitte verlegen:
Absicherung Kabelquerschnitt
B 16 A 2,5 mm²
C 16 A 1,5 mm² bei nur zwei belasteten Adern und Verlegung auf
einer Wand oder im Elektroinstallationsrohr auf einer Wand.
Die elektrischen Daten sind in der „Datentabelle" aufgeführt. Für
die BUS-Leitung benötigen Sie eine Leitung J-Y (St) 2x2x0,8 mm².
Hinweis
Sichern Sie die 3 Stromkreise für das Gerät, die Steuerung
und die elektr. Not-/Zusatzheizung getrennt ab.
9.5

Pufferspeicher

Um einen störungsfreien Betrieb des Gerätes zu gewährleisten,
empfehlen wir den Einsatz eines Pufferspeichers. Der Pufferspei-
cher dient nicht nur zur hydraulischen Entkopplung der Volumen-
ströme im Wärmepumpen- und Heizkreis, sondern vor allem als
Energiequelle für die Abtauung des Verdampfers.
10. Montage

10.1 Transport

f Achten Sie beim Transport auf den Schwerpunkt des Gerätes. f
Der Schwerpunkt befindet sich in dem Bereich der Verdichter.
- Tragegurte zum Transportieren des Grundgerätes können Sie
an beliebiger Stelle unten am Gestellrahmen einhaken.
f Schützen Sie das Gerät beim Transport vor heftigen Stößen. f
- Wenn Sie das Gerät beim Transport ankippen, darf dies nur
kurzzeitig über eine der Längsseiten geschehen.
Je länger das Gerät gekippt wird, desto mehr verteilt sich das
Kältemittelöl im System. Warten Sie deshalb ca. 30 Minuten,
bevor Sie das Gerät nach dem Kippen in Betrieb nehmen.
www.stiebel-eltron.com

10.2 Aufstellung

10.2.1 Allgemeines

f Schrauben Sie an dem Rahmen des Gerätes die Befesti- f
gungsschrauben heraus und bewahren Sie sie auf. Zur Be-
festigung der Abdeckung sind oben im Rahmen zwei bzw.
vier Schrauben vorhanden. Zur Befestigung der Seitenwände
sind unten im Rahmen je eine Schraube vorhanden (siehe
auch Kapitel „Verkleidungsteile montieren").
Hinweis
Montieren Sie die Verkleidungsteile erst nach Herstellung
des elektrischen und hydraulischen Anschlusses.
10.2.2 Innenaufstellung
f Stellen Sie das Grundgerät auf den vorbereiteten Untergrund. f
4
3
1 Anschlussstutzen
2 Überwurfmutter
3 Rohrbogen Heizkreis-Rücklauf
4 Kondensatablaufschlauch
f Lösen Sie die Überwurfmutter vom Heizungsvorlauf. f
f Drehen Sie den Anschlussstutzen um ca. 145°. f
f Ziehen Sie die Überwurfmutter wieder fest. f
f Montieren Sie den Rohrbogen für den Heizkreis-Rücklauf f
(Bestandteil vom „Zubehör Innenaufstellung").
f Führen Sie den Kondensatschlauch wahlweise rechts oder f
links aus dem Gerät.
1
2
3
WPL basic | 11
