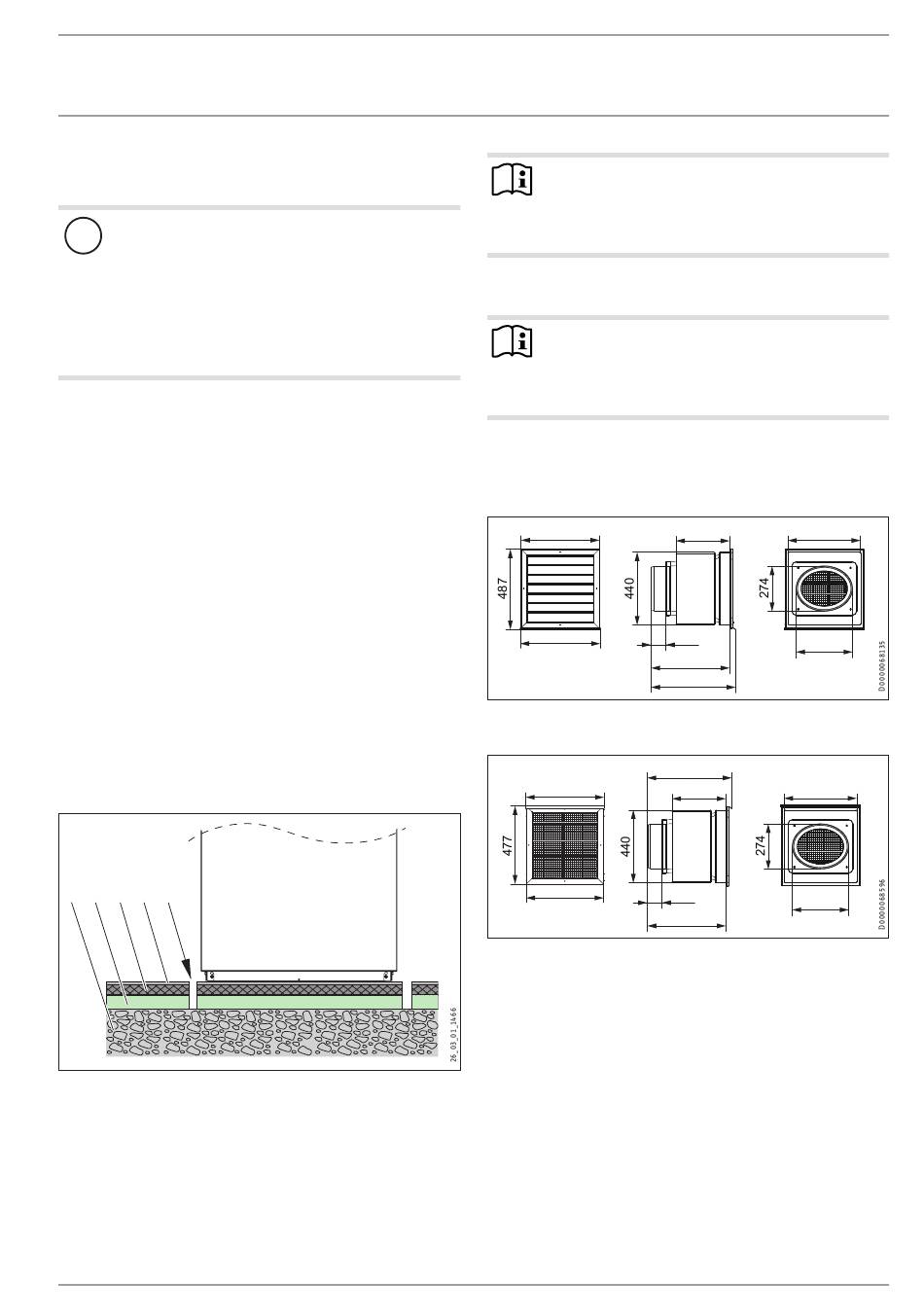

INSTALLATIoN
Vorbereitungen
9.3

Vorbereiten des Montageorts

f Beachten Sie das Kapitel „Schallemission".
Sachschaden
!
Der Boden im Aufstellraum muss wasserunempfindlich
sein. Während des Gerätebetriebs scheidet die Außenluft
täglich bis zu 50 l Kondensat aus. Bei hoher Luftfeuchtig-
keit im Aufstellraum kann Kondensat am Gerät und an
den Luftschläuchen entstehen. Bei fehlerhaft verlegtem
Kondensatablauf oder mangelnder Wartung kann Wasser
austreten. Wir empfehlen, im Aufstellraum einen Boden-
ablauf zu installieren.
Der Raum, in dem das Gerät installiert werden soll, muss folgende
Bedingungen erfüllen:
- frostfrei
- Der Raum darf nicht durch Staub, Gase oder Dämpfe explosi-
onsgefährdet sein.
- Bei Aufstellung des Gerätes in einem Heizungsraum zusam-
men mit anderen Heizgeräten ist sicherzustellen, dass der
Betrieb der anderen Heizgeräte nicht beeinträchtigt wird.
- Das Mindestvolumen des Aufstellraums. Bei Einhalten der
Mindestabstände ist das Mindestvolumen des Aufstellraums
gewährleistet.
- Tragfähiger Fußboden (Gewicht des Gerätes, siehe Kapitel
„Technische Daten / Datentabelle").
f Stellen Sie sicher, dass der Untergrund waagerecht, eben,
fest und dauerhaft ist.
f Sorgen Sie bei schwimmendem Estrich für einen schallarmen
Betrieb der Wärmepumpe.
f Entkoppeln Sie die Aufstellfläche um die Wärmepumpe
herum durch eine Aussparung. Verschließen Sie anschlie-
ßend die Aussparung mit einem wasserundurchlässigen und
schallentkoppelten Material z. B. Silikon.
1 2 3 4 5
1 Betondecke
2 Trittschalldämmung
3 Schwimmender Estrich
4 Fußbodenbelag
5 Aussparung
www.stiebel-eltron.com
Hinweis
Maß- und Positionsangaben zu den Lufteintritts- und
Luftaustrittsöffnungen sowie den Durchführungen der
Wasser- und Elektroinstallationsleitungen finden Sie in
Kapitel „Technische Daten / Maße und Anschlüsse".
9.4 Wanddurchführung
Hinweis
Der Luftkanalanschluss der Wanddurchführung ist oval.
Damit der Luftschlauch nicht gedreht werden muss, be-
rücksichtigen Sie bei der Einbaulage der Wanddurchfüh-
rung die Anordnung der Anschlüsse am Gerät.
f Beachten Sie die Installationsanleitung der
Wanddurchführung.
AWG 315 SR Premium | AWG 315 GL Premium
473
483
AWG 315 L Premium
479
473
WPL ICS classic | WPL IKCS classic |
325-500
440
89
342
475
512
509
325-500
440
89
342
475
