INSTALLATIoN
Vorbereitungen

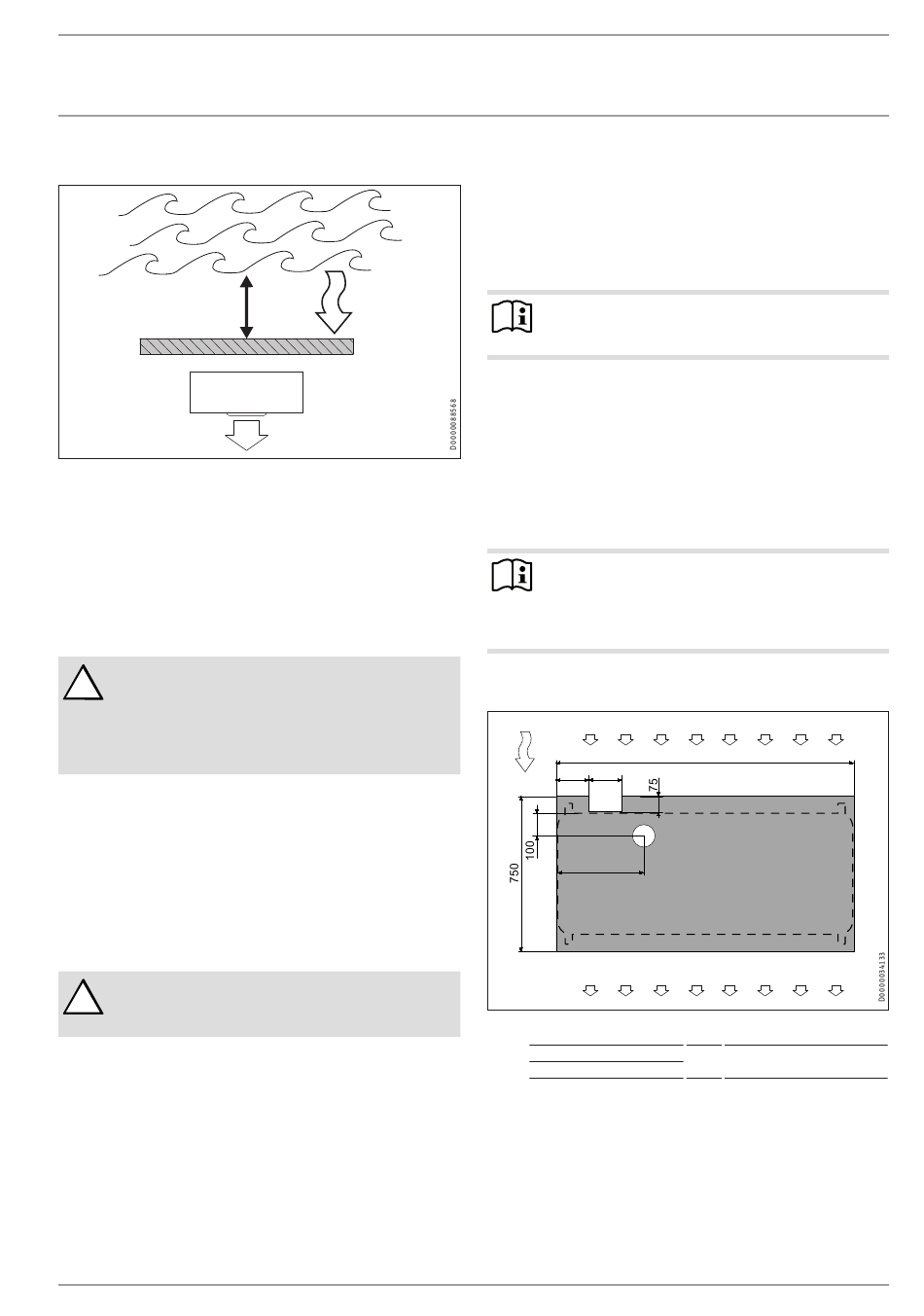

9.2.2 Aufstellung in Küstennähe
1 Hauptwindrichtung
2 Gebäude, Wand oder Windschutz
3 Gerät
4 Luftaustritt
f Achten Sie darauf, dass die Lufteintrittsrichtung mit der
Hauptwindrichtung übereinstimmt. Wenn die Hauptwindrich-
tung vom Meer (Salzgehalt > 2 %) kommt, halten Sie einen
Mindestabstand von 500 m zum Meer ein.
9.3
Vorbereiten des Montageorts
WARNUNG Verletzung
!
Die austretende kalte Luft kann in der Umgebung des
Luftaustrittes zu Kondensatbildung führen.
f Verhindern Sie bei niedrigen Temperaturen, dass
auf angrenzenden Fuß- und Fahrwegen durch Nässe
oder Eisbildung Rutschgefahr entsteht.
f Beachten Sie das Kapitel „Schallemission".
f Achten Sie darauf, dass das Gerät allseitig zugänglich ist.
f Stellen Sie sicher, dass der Untergrund waagerecht, eben,
fest und dauerhaft ist.
f Sehen Sie für die von unten in das Gerät einzuführenden
Versorgungsleitungen eine Aussparung (Freiraum) im Unter-
grund vor.
9.4
Versorgungsleitungen installieren
WARNUNG Verletzung
!
f Dichten Sie die Durchführungen für alle Versor-
gungsleitungen ins Gebäude wasserdicht ab.
Versorgungsleitungen sind alle Elektro- und Vorlauf- und Rück-
laufleitungen.
- Um den Anschluss des Gerätes zu erleichtern, empfehlen wir
bei der Außenaufstellung flexible Versorgungsleitungen zu
verwenden.
f Schützen Sie alle Versorgungsleitungen durch ein Installati-
onsrohr vor Feuchtigkeit, Beschädigung und UV-Strahlung.
f Verwenden Sie nur witterungsfeste elektrische Leitungen
z. B. NYY.
www.stiebel-eltron.com
>500 m
1
2
3
4
f Schützen Sie die Vorlauf- und Rücklaufleitung durch eine
ausreichende Wärmedämmung vor Frost. Die Wärmedäm-
mung muss mindestens doppelt so dick wie der Rohrdurch-
messer sein. Führen Sie die Wärmedämmung entsprechend
geltender Verordnung aus.
f Führen Sie Rohrbefestigungen und Außenwanddurchführun-
gen körperschallgedämmt aus.
Hinweis
Beachten Sie beim Verlegen des Kondensatschlauches
das Kapitel „Montage / Kondensatablauf".
9.5
Aufstellung
f Achten Sie beim Aufstellen des Gerätes auf die Luftaustritts-
richtung.
f Stellen Sie das Gerät auf den vorbereiteten Untergrund oder
auf eine Konsole.
9.5.1 Aufstellung auf Fundament oder Montagekonsole MK 1
(Montagekonsole nur WPL 15 AS | WPL 15 ACS)
Hinweis
Lassen Sie die Installationsrohre für die Versorgungslei-
tungen etwas über das Fundament hinausragen. Achten
Sie darauf, dass kein Wasser in die Installationsrohre
laufen kann.
Fundament mit Aussparung
3
140
200
4
5
410
A
WPL 15 A(C)S
WPL 20 A(C)
WPL 25 A(C)(S)
1 Lufteintritt
2 Luftaustritt
3 Hauptwindrichtung
4 Aussparung Versorgungsleitungen
5 Aussparung Kondensatablauf (Mindestdurchmesser 70 mm)
f Stellen Sie sicher, dass das Fundament die notwendigen Aus-
sparungen aufweist.
WPL A | WPL AC | WPL AS | WPL ACS |
1
A
2
1300
mm
1500
mm
