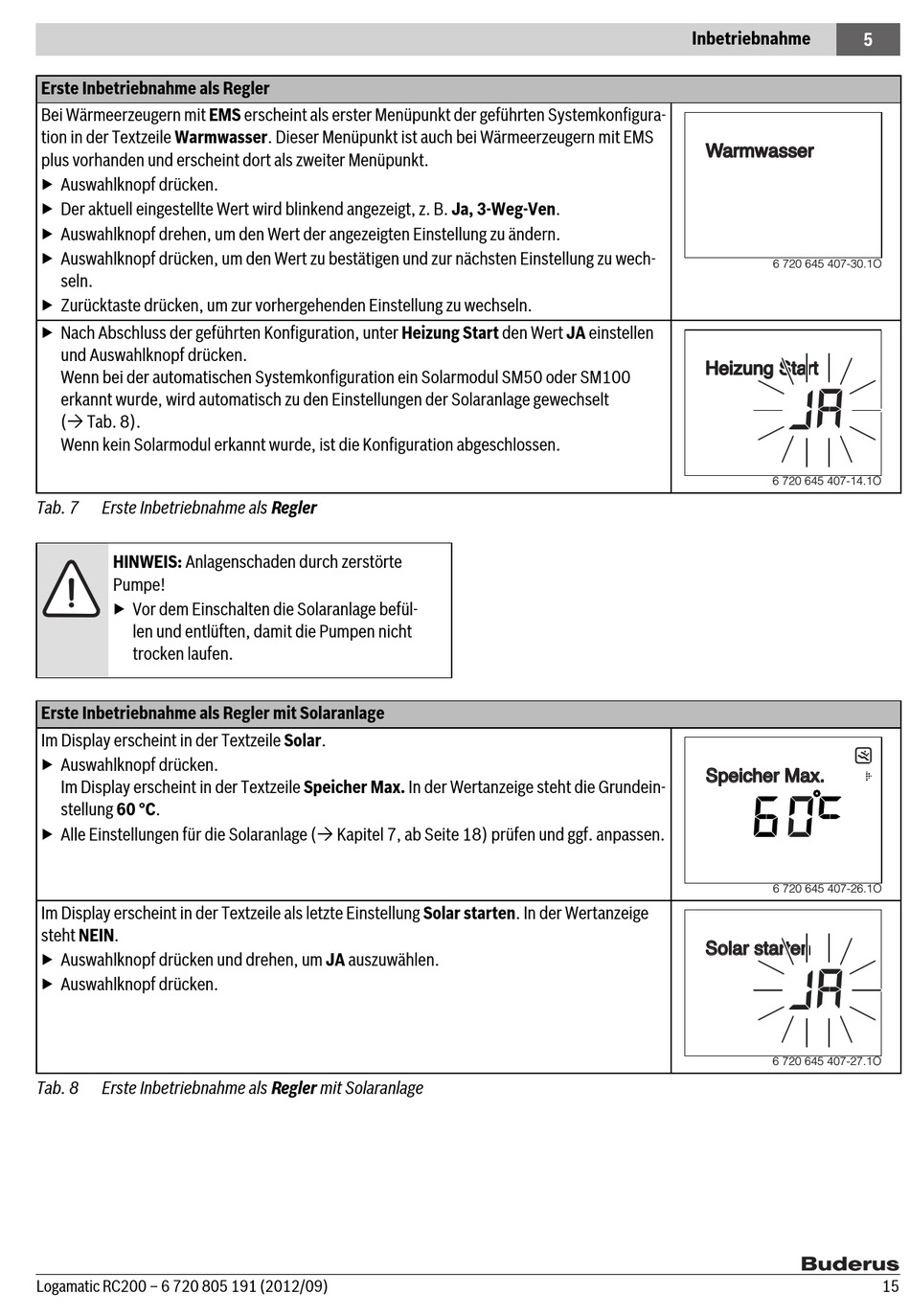

Buderus Logamatic RC200 Installationsanleitung Seite 15

Erste Inbetriebnahme als Regler
Bei Wärmeerzeugern mit EMS erscheint als erster Menüpunkt der geführten Systemkonfigura-
tion in der Textzeile Warmwasser. Dieser Menüpunkt ist auch bei Wärmeerzeugern mit EMS
plus vorhanden und erscheint dort als zweiter Menüpunkt.
▶ Auswahlknopf drücken.
▶ Der aktuell eingestellte Wert wird blinkend angezeigt, z. B. Ja, 3-Weg-Ven.
▶ Auswahlknopf drehen, um den Wert der angezeigten Einstellung zu ändern.
▶ Auswahlknopf drücken, um den Wert zu bestätigen und zur nächsten Einstellung zu wech-
seln.
▶ Zurücktaste drücken, um zur vorhergehenden Einstellung zu wechseln.
▶ Nach Abschluss der geführten Konfiguration, unter Heizung Start den Wert JA einstellen
und Auswahlknopf drücken.
Wenn bei der automatischen Systemkonfiguration ein Solarmodul SM50 oder SM100
erkannt wurde, wird automatisch zu den Einstellungen der Solaranlage gewechselt
( Tab. 8).
Wenn kein Solarmodul erkannt wurde, ist die Konfiguration abgeschlossen.
Tab. 7 Erste Inbetriebnahme als Regler
HINWEIS: Anlagenschaden durch zerstörte
Pumpe!
▶ Vor dem Einschalten die Solaranlage befül-
len und entlüften, damit die Pumpen nicht
trocken laufen.
Erste Inbetriebnahme als Regler mit Solaranlage
Im Display erscheint in der Textzeile Solar.
▶ Auswahlknopf drücken.
Im Display erscheint in der Textzeile Speicher Max. In der Wertanzeige steht die Grundein-
stellung 60 °C.
▶ Alle Einstellungen für die Solaranlage ( Kapitel 7, ab Seite 18) prüfen und ggf. anpassen.
Im Display erscheint in der Textzeile als letzte Einstellung Solar starten. In der Wertanzeige
steht NEIN.
▶ Auswahlknopf drücken und drehen, um JA auszuwählen.
▶ Auswahlknopf drücken.
Tab. 8 Erste Inbetriebnahme als Regler mit Solaranlage
Logamatic RC200 – 6 720 805 191 (2012/09)
Inbetriebnahme
5
Warmwasser Warmwasser
6 720 645 407-30.1O
Heizung Start Heizung Start
6 720 645 407-14.1O
Speicher Max. Speicher Max.
6 720 645 407-26.1O
Solar starten Solar starten
6 720 645 407-27.1O
15
