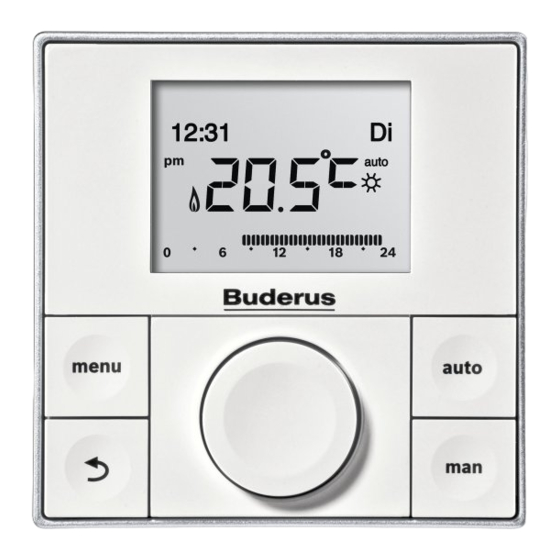

Buderus Logamatic RC200 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Buderus Anleitungen
  4. Controller
  5. Logamatic RC200
  6. Bedienungsanleitung

Buderus Logamatic RC200 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Logamatic RC200:
Inhaltsverzeichnis

Werbung

Quicklinks

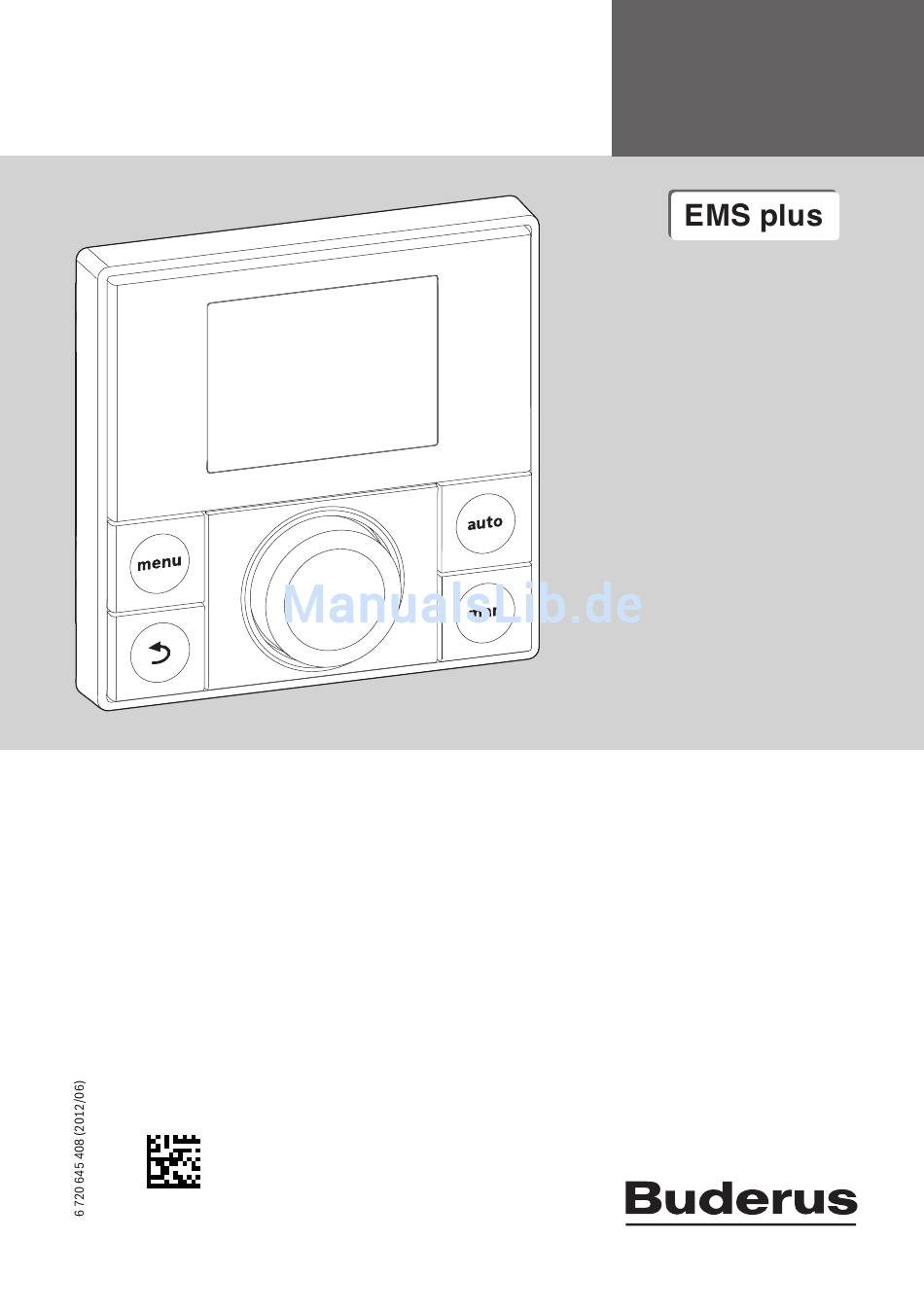

Bedienungsanleitung
Logamatic
RC200
6 720 645 408-00.1O
Bedieneinheit
Vor Bedienung sorfältig
lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logamatic RC200

Inhaltszusammenfassung für Buderus Logamatic RC200

  • Seite 1 Bedienungsanleitung Bedieneinheit 6 720 645 408-00.1O Logamatic Vor Bedienung sorfältig lesen. RC200...

  • Seite 2: Inhaltsverzeichnis

    Uhr für Sie da! ter Buderus Qualität, die Ihnen lange und zuverlässig Behaglichkeit schenken wird. Wir wünschen Ihnen viel Freude mit Ihrem neuen Buderus Pro- dukt! Wir fertigen nach den neuesten Technologien und achten dar- auf, dass unsere Produkte effizient aufeinander abgestimmt Ihr Buderus Team sind.

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    2.1 Hinweise zum Funktionsumfang kendes EIN) Einmalladung Einmalladung Diese Bedieneinheit kann verschiedene Funktionen in der Anlage übernehmen. • Regler (einzige Bedieneinheit im zugeordneten Heizkreis 6 720 645 408-11.1O Tab. 1 Kapitel 2.2) Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 4: Funktion Als Regler

    Kapitel 4.2, Seite 10). An der übergeordneten Bedieneinheit werden Menüs und Menüpunkte nicht angezeigt, die zur Bedienung des zugeord- neten Heizkreises dienen (Bedienung nur über die RC200 mög- lich, Kapitel 5.1, Seite 12). Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 5: Übersicht Der Bedienelemente Und Symbole

    Zurücktaste Taste „Zurück“ • In die übergeordnete Menüebene wechseln. back back • Geänderten Wert verwerfen. Durch langes Drücken das Hauptmenü schließen. menu-Taste Taste „Menü“ • Hauptmenü öffnen. menu menu Tab. 2 Bedienelemente Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 6: Einheitenzeile

    [2] nachmittags (pm) / vormittags (am) für das 12-Stunden-Format [3] Textzeile [4] Betriebsart [5] Segmentanzeige [6] Betriebszustand des Wärmeerzeugers [7] Hauptmenü mit Symbolen für „Heizung“, „Warmwasser“, „Urlaub“, „Informationen“ und „Einstellungen“ [8] Einheitenzeile Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 7: Einstellungen

    Info Warmwasser, Solar Menü Menü mit allgemeinen Einstellungen, z. B. Sprache, Uhrzeit/Datum, Formate Einstellungen – Einheitenzeile Physikalische Einheiten für die angezeigten Werte z. B. im Menü „Informationen“ Tab. 3 Symbole im Display Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 8: Kurzbedienungsanleitung

    B Auswahlknopf ggf. drehen, um das Menü Heizung zu markieren. Temperaturen Temperaturen B Auswahlknopf drücken, um das Menü Heizung zu öffnen. Hinweis: Fortsetzung auf Seite 9. 6 720 645 408-06.1O Tab. 4 Kurzbedienungsanleitung – Raumtemperatur Logamatic RC200 – 6 720 645 408 (2012/06)
  • Seite 9 B Auswahlknopf drehen, um die Außentemperatur einzustellen, bei der die Heizung automatisch ein- oder ausschaltet und Auswahlknopf drücken. Der Einstellwert hört auf zu blinken. Die Bedieneinheit arbeitet mit den geänderten Einstellungen. Tab. 4 Kurzbedienungsanleitung – Raumtemperatur Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 10: Weitere Einstellungen

    B Auswahlknopf drücken, um die Einstellung der Warmwassertemperatur auf > 60 °C zu bestätigen. Sicherheitshinweise zur Verbrühungsgefahr beachten ( Kapitel 1.2, Seite 3). Die Bedieneinheit arbeitet mit der geänderten Einstellung. Tab. 5 Kurzbedienungsanleitung – weitere Einstellungen Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 11: Tastensperre

    Die aktuelle eingestellte Sprache wird blinkend in der Textzeile und abgekürzt in der Wert- anzeige angezeigt. B Auswahlknopf drehen, bis die gewünschte Sprache angezeigt wird und Auswahlknopf drü- 6 720 645 408-18.1O cken. Die gewählte Sprache ist sofort aktiv. Tab. 5 Kurzbedienungsanleitung – weitere Einstellungen Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 12: Bedienung Des Hauptmenüs

    Einstellungen. B Zurücktaste drücken, um zum übergeordneten Menü zu wechseln. -oder- B Zurücktaste lang drücken, um das Hauptmenü zu schließen und direkt zur Raumtemperaturanzeige zurückzukehren. Tab. 6 Bedienung des Hauptmenüs Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 13: Übersicht Hauptmenü

    Einstellungen für den Betrieb der Anlage bei längerer Abwesenheit (Urlaubspro- gramm). Info Aktuelle Temperaturen und Betriebszustände in der Anlage abrufen. Einstellungen Allgemeine Einstellungen ändern, z. B. Sprache, Uhrzeit oder Datum. Tab. 7 Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 14: Einstellungen Für Den Automatikbetrieb Der Heizung Anpassen

    Wenn Sie für mehrere Wochentage die gleichen Schaltzeiten einstellen möchten, stellen Sie zunächst die Schaltzeiten unter Mo-Fr ein. Passen Sie anschließend das Zeitprogramm für die einzelnen abweichenden Wochentage und für Samstag und Sonntag an. Logamatic RC200 – 6 720 645 408 (2012/06)
  • Seite 15 Die Einstellung ändert sich in der Wertanzeige in 15-Minuten-Schritten und in der Segment- anzeige in 30-Minuten-Schritten. 6 720 645 408-22.1O B Auswahlknopf drücken. Die Bedieneinheit arbeitet mit der geänderten Einstellung. Tab. 10 Zeitprogramm aktivieren und anpassen Logamatic RC200 – 6 720 645 408 (2012/06)
  • Seite 16 Die Bedieneinheit sortiert automatisch die Heizphasen chronologisch. B Heizbeginn1 vorverlegen (oder Absenkbeginn1 auf später verschieben). Die Absenkphase ist gelöscht. Die Bedieneinheit arbeitet mit den geänderten Einstellun- gen. 6 720 645 408-27.1O Tab. 10 Zeitprogramm aktivieren und anpassen Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 17: Menüpunkt Beschreibung

    Warmwassertemperatur eingestellt wird, fin- ordnung beachten). den Sie in Kapitel 4.2, Seite 10. Gehen Sie wie in Tabelle 6 auf Seite 12 beschrieben vor, um die anderen Einstellungen zu ändern. Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 18: Urlaubsprogramm Einstellen

    EMS plus verfügbar). beginn bis Urlaubsende ( Tab. 15) energie- Tab. 13 sparend betrieben. 1) Kann nur am Regler RC200 für HK1 eingestellt werden, Tab. 14 nicht an den Reglern für HK2...4. Logamatic RC200 – 6 720 645 408 (2012/06)
  • Seite 19 (oder einige Sekunden warten). Die Bedieneinheit regelt dauerhaft auf die neu eingestellte Raumtemperatur. 6 720 645 408-33.1O B auto-Taste drücken, um das Urlaubsprogramm fortzusetzen. Tab. 15 Urlaubsprogramm aktivieren, einstellen, unterbrechen oder vorzeitig beenden Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 20: Informationen Zur Anlage Abrufen

    B Zurücktaste drücken, um zum Menüpunkt zu wech- seln. B Zurücktaste drücken, um zum übergeordneten Menü zu wechseln. B Zurücktaste lang drücken, um das Hauptmenü zu schließen. Tab. 16 Bedienung des Menüs Info Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 21: Allgemeine Einstellungen

    NL = Niederländisch und TR = Türkisch. Ist-Temp. Die aktuell gemessene Warmwassertempera- Tab. 20 tur, z . B. 47 °C. 1) Im Display wird an Stelle des Textes „Sprache“ die einge- Tab. 18 stellte Sprache angezeigt. Logamatic RC200 – 6 720 645 408 (2012/06)
  • Seite 22 • – 6 Minuten pro Jahr = – 360 Sekunden pro Jahr • 1 Jahr = 52 Wochen • – 360 Sekunden : 52 Wochen = – 6,92 Sekunden pro Woche • Zeitkorrektur = + 7 s/Woche einstellen. Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 23: Energiesparhinweise

    Öffnen Sie die Fenster kurzzeitig ganz anstatt sie nur zu kippen. Bei gekippten Fenstern wird dem Raum ständig Wärme entzo- gen, ohne dass die Raumluft nennenswert verbessert wird. Drehen Sie während des Lüftens die Thermostatventile an den Heizkörpern zu. Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 24: Häufig Gestellte Fragen

    Sie, bis die gewünschte Raumtemperatur erreicht wird. Auch im Sommerbetrieb können Heizkörper unter einem bestimm- ten Umstand kurzzeitig erwärmt werden: Die Pumpe wird auto- matisch in einem bestimmten Intervall gestartet, um zu Logamatic RC200 – 6 720 645 408 (2012/06)
  • Seite 25 1) Weitere Informationen in der Bedienungsanleitung des schwankung z. B. durch Sonnenein- Wärmeerzeugers. strahlung, Raumbe- leuchtung, TV, Kamin, usw. Temperatur- Uhrzeit ist falsch ein- Uhrzeit einstellen. anstieg statt gestellt. Absenkung Tab. 23 „Gefühlte“ Störungen beheben Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 26: Angezeigte Störungen Beheben

    B Heizwasser nachfüllen, wie in der Bedienungsanleitung des Wärme- Dieser Wert wird nur angezeigt, wenn die erzeugers beschrieben. Anlage mit einem digitalen Druckfühler ausgestattet ist. Tab. 24 Tabelle mit Störungs- und Serviceanzeigen Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 27: Umweltschutz/Entsorgung

    Altgeräte enthalten Wertstoffe, die einer Wiederverwertung zuzuführen sind. Die Baugruppen sind leicht zu trennen und die Kunststoffe sind gekennzeichnet. Somit können die verschiedenen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt wer- den. Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 28: Einstellprotokoll

    °C (Temperatureinstellung, wenn nach Außentemp. unter Sommer/Winter eingestellt ist) Warmwasser Temperatur °C Betriebsart AUTO (Grundeinstellung) Zirkulation AUTO (Grundeinstellung) Desinfektion AUS (Grundeinstellung) AUTO Täglich 60°C NEIN (Grundeinstellung) Einstellungen Sommerzeit EIN (Grundeinstellung) Kontrast Tab. 25 Einstellprotokoll Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 29: Fachbegriffe

    Es wird dauerhaft und ohne Absen- kung auf die eingestellte Raumtemperatur geheizt. Mischvorrichtung Baugruppe, die automatisch sicherstellt, dass Warmwasser an den Zapfstellen höchstens mit der an der Mischvorrichtung ein- gestellten Temperatur entnommen werden kann. Logamatic RC200 – 6 720 645 408 (2012/06)

  • Seite 30: Stichwortverzeichnis

    Symbolerklärung ........3 Heizung im Sommer automatisch ausschalten ..17 Logamatic RC200 – 6 720 645 408 (2012/06)
  • Seite 31 - Zeitprogramm ......17, 23 Logamatic RC200 – 6 720 645 408 (2012/06)
