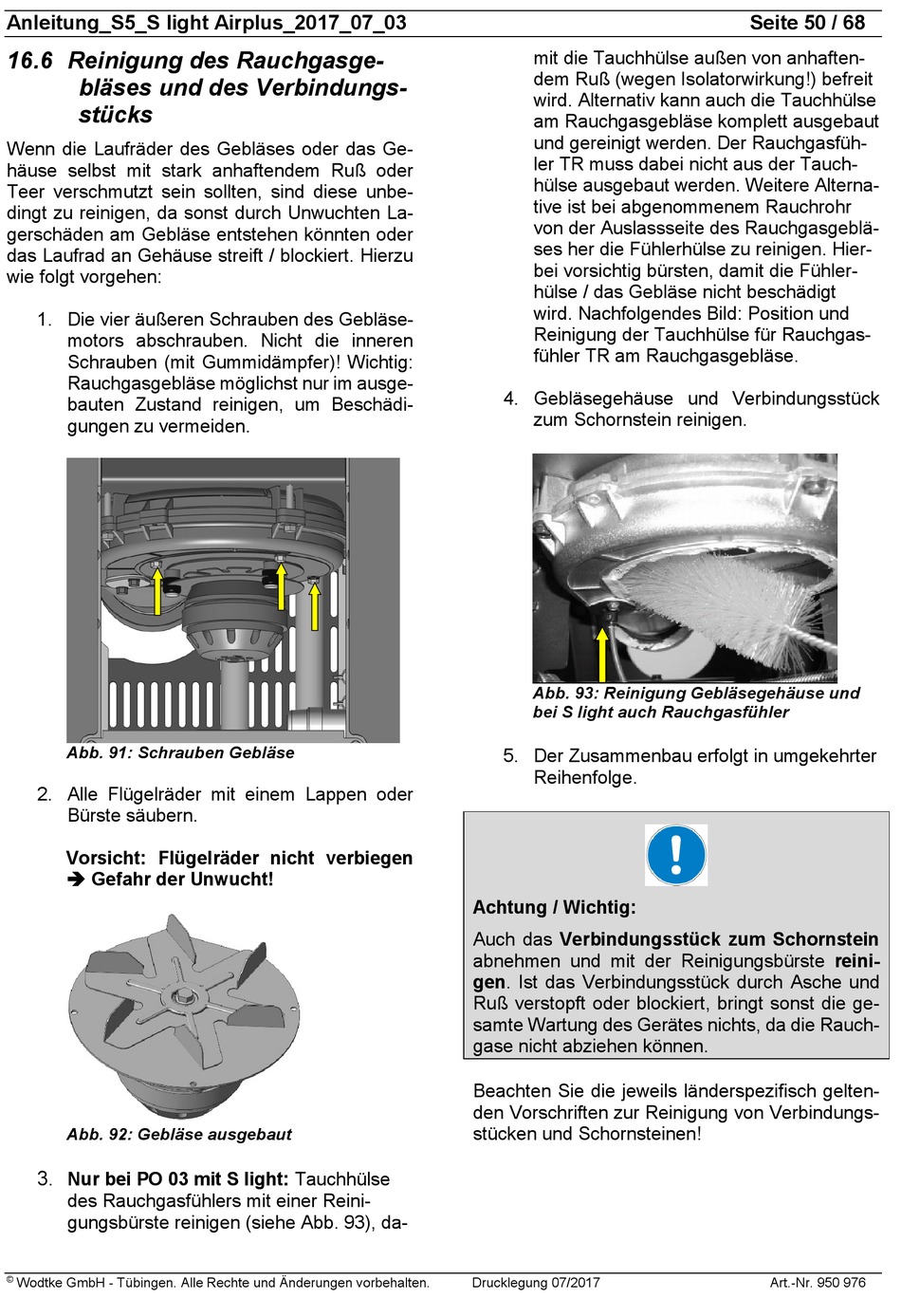

16.6 Reinigung des Rauchgasge-
bläses und des Verbindungs-
stücks
Wenn die Laufräder des Gebläses oder das Ge-
häuse selbst mit stark anhaftendem Ruß oder
Teer verschmutzt sein sollten, sind diese unbe-
dingt zu reinigen, da sonst durch Unwuchten La-
gerschäden am Gebläse entstehen könnten oder
das Laufrad an Gehäuse streift / blockiert. Hierzu
wie folgt vorgehen:
1. Die vier äußeren Schrauben des Gebläse-
motors abschrauben. Nicht die inneren
Schrauben (mit Gummidämpfer)! Wichtig:
Rauchgasgebläse möglichst nur im ausge-
bauten Zustand reinigen, um Beschädi-
gungen zu vermeiden.
Abb. 91: Schrauben Gebläse
2. Alle Flügelräder mit einem Lappen oder
Bürste säubern.
Vorsicht: Flügelräder nicht verbiegen
Gefahr der Unwucht!
Abb. 92: Gebläse ausgebaut
3.
Nur bei PO 03 mit S light: Tauchhülse
des Rauchgasfühlers mit einer Reini-
gungsbürste reinigen (siehe Abb. 93), da-
©
Wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
mit die Tauchhülse außen von anhaften-
dem Ruß (wegen Isolatorwirkung!) befreit
wird. Alternativ kann auch die Tauchhülse
am Rauchgasgebläse komplett ausgebaut
und gereinigt werden. Der Rauchgasfüh-
ler TR muss dabei nicht aus der Tauch-
hülse ausgebaut werden. Weitere Alterna-
tive ist bei abgenommenem Rauchrohr
von der Auslassseite des Rauchgasgeblä-
ses her die Fühlerhülse zu reinigen. Hier-
bei vorsichtig bürsten, damit die Fühler-
hülse / das Gebläse nicht beschädigt
wird. Nachfolgendes Bild: Position und
Reinigung der Tauchhülse für Rauchgas-
fühler TR am Rauchgasgebläse.
4. Gebläsegehäuse und Verbindungsstück
zum Schornstein reinigen.
Abb. 93: Reinigung Gebläsegehäuse und
bei S light auch Rauchgasfühler
5. Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
Achtung / Wichtig:
Auch das Verbindungsstück zum Schornstein
abnehmen und mit der Reinigungsbürste reini-
gen. Ist das Verbindungsstück durch Asche und
Ruß verstopft oder blockiert, bringt sonst die ge-
samte Wartung des Gerätes nichts, da die Rauch-
gase nicht abziehen können.
Beachten Sie die jeweils länderspezifisch gelten-
den Vorschriften zur Reinigung von Verbindungs-
stücken und Schornsteinen!
Drucklegung 07/2017
Seite 50 / 68
Art.-Nr. 950 976
