(7.1) ASAMBLARE ȘI PREGĂTIRE

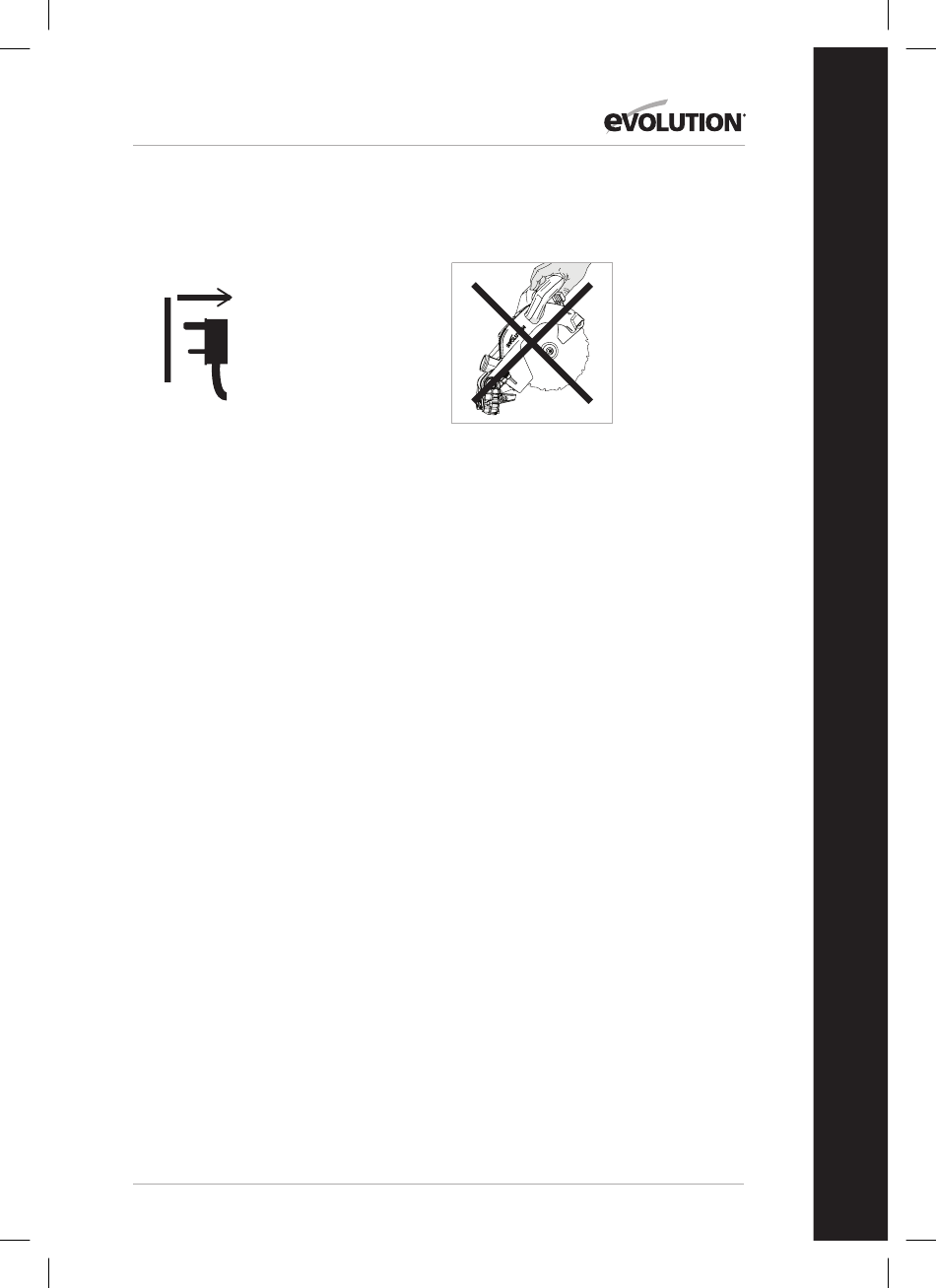

AVERTISMENT: Deconectați întotdeauna
fierăstrăul de la sursa de alimentare înainte
de a efectua orice reglaj.
Pentru a folosi această unealtă, sunt necesare
câteva operațiuni minore de asamblare.
Asamblând această unealtă, proprietarul/
operatorul se va deprinde cu multitudinea sa de
caracteristici avansate. Acest lucru ar trebui să
permită operatorului să exploateze unealta la
capacitate maximă, odată pusă în funcțiune.
Notă: Studiați schemele care înfățișează unealta
asamblată. Veți afla lucruri importante care vă vor
ajuta în procesul de asamblare.
INSTRUMENTE NECESARE
LA ASAMBLARE ȘI REGLĂRI
• Cheie hexagonală 4 mm și 6 mm – Furnizată,
se află într-o zonă de depozitare dedicată pe
unealtă. (Fig. 1)
• Cheie hexagonală 3 mm
• Cheie hexagonală 5 mm
• Șurubelniță cu cap turtit - nefurnizată.
• Șurubelniță Phillips nr. 2 - nefurnizată.
• Șurubelniță cu cap în cruce - nefurnizată.
• Cheie 10 mm - nefurnizată.
Notă: Procesul de asamblare este de tipul
„asamblare unică".
Odată asamblată cu succes, unealta nu mai
trebuie dezasamblată.
Discul și alte câteva piese mici trebuie montate, de
asemenea, de proprietar/operator.
Notă: După asamblare și înainte de folosirea
uneltei trebuie întreprinsă o verificare de siguranță
- vedeți pagina 36.
AVERTISMENT: În niciun caz nu cuplați capul de
tăiere la sursa de alimentare și nu încercați să îl
folosiți ca fierăstrău circular manual.
FAMILIARIZAȚI-VĂ CU PIESELE
Sunt patru (4) piese principale care trebuie
asamblate (inclusiv discul) și alte două (2) piese mai
mici care trebuie conectate. În plus, discul (furnizat)
trebuie montat.
• Baza rotativă și gâtul de înclinare (Fig. 2)
• Săniile căruciorului (Fig. 3)
• Capul de tăiere (în poziția „blocat", așa cum a fost
scos din ambalaj) (Fig. 4)
• Discul (Fig. 5)
Notă: Discul trebuie să fie ultima piesă care va
fi montată. El trebuie montat după finalizarea
procesului de asamblare și după ce unealta a fost
supusă verificărilor de siguranță a asamblării - vedeți
pagina 36.
MÂNERUL DE BLOCARE A UNGHIULUI (Fig. 6)
Cepul cu filet al butonului de blocare a unghiului
pătrunde într-o fantă din partea frontală a mânerului
de blocare a unghiului (Fig. 7), după care se
înfiletează într-un orificiu cu filet aflat pe baza
uneltei.
Înainte ca unealta să poată fi asamblată, baza rotativă
trebuie să fie rotită la 0°.
• Slăbiți butonul de blocare a mânerului de unghi
(Fig. 8) rotindu-l în sens invers acelor de ceasornic.
• Trageți în sus maneta de blocare în poziție pozitivă.
(Fig. 9)
• Rotiți masa rotativă la 0°.
• Blocați butonul de blocare a unghiului.
