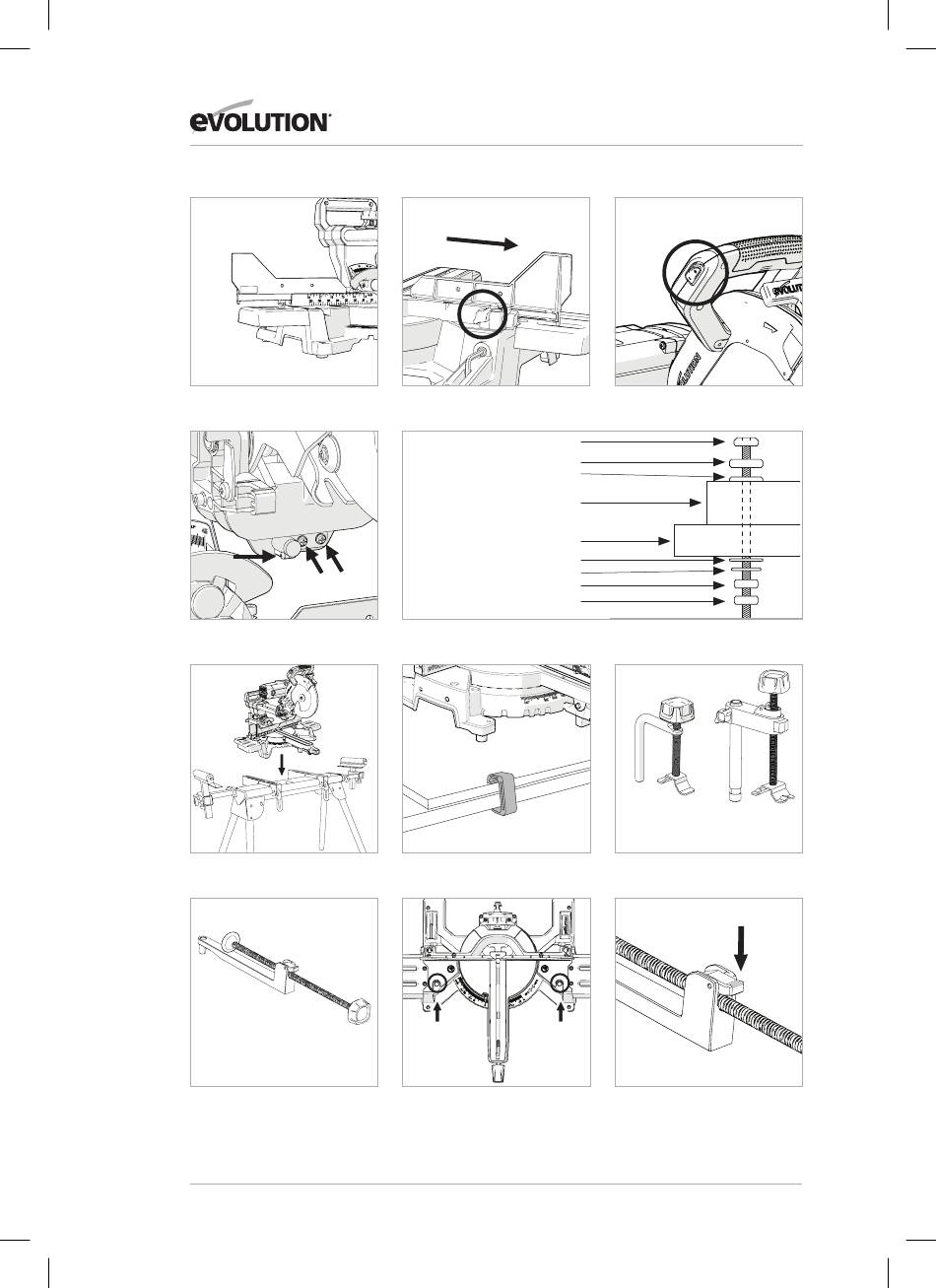

Fig. 42
a.
b.
Fig. 45
Fig. 47
Fig. 50
Fig. 43
1
1) Șurub cu cap
hexagonal 2
3
2) Șaibă elastică
3) Șaibă plată
4
4) Bază fierăstrău de
tăiere în unghi
5
5) Banc de lucru
6) Șaibă plată
6
7
7) Șaibă elastică
8
8) Piuliță hexagonală
9
9) Piuliță de blocare
Fig. 46
Fig. 48
FANTĂ CLEMĂ FANTĂ CLEMĂ
FRONTALĂ FRONTALĂ
Fig. 51
328
www.evolutionpowertools.com
Fig. 44
R255SMS-DB R255SMS-DB+
Clemă de fixare Clemă de prindere
standard cu eliberare rapidă
Fig. 49
Fig. 52
