Evolution R255 SMS-DB Originalbetriebsanleitung Seite 323

www.evolutionpowertools.com
38
39
40
41
42 43

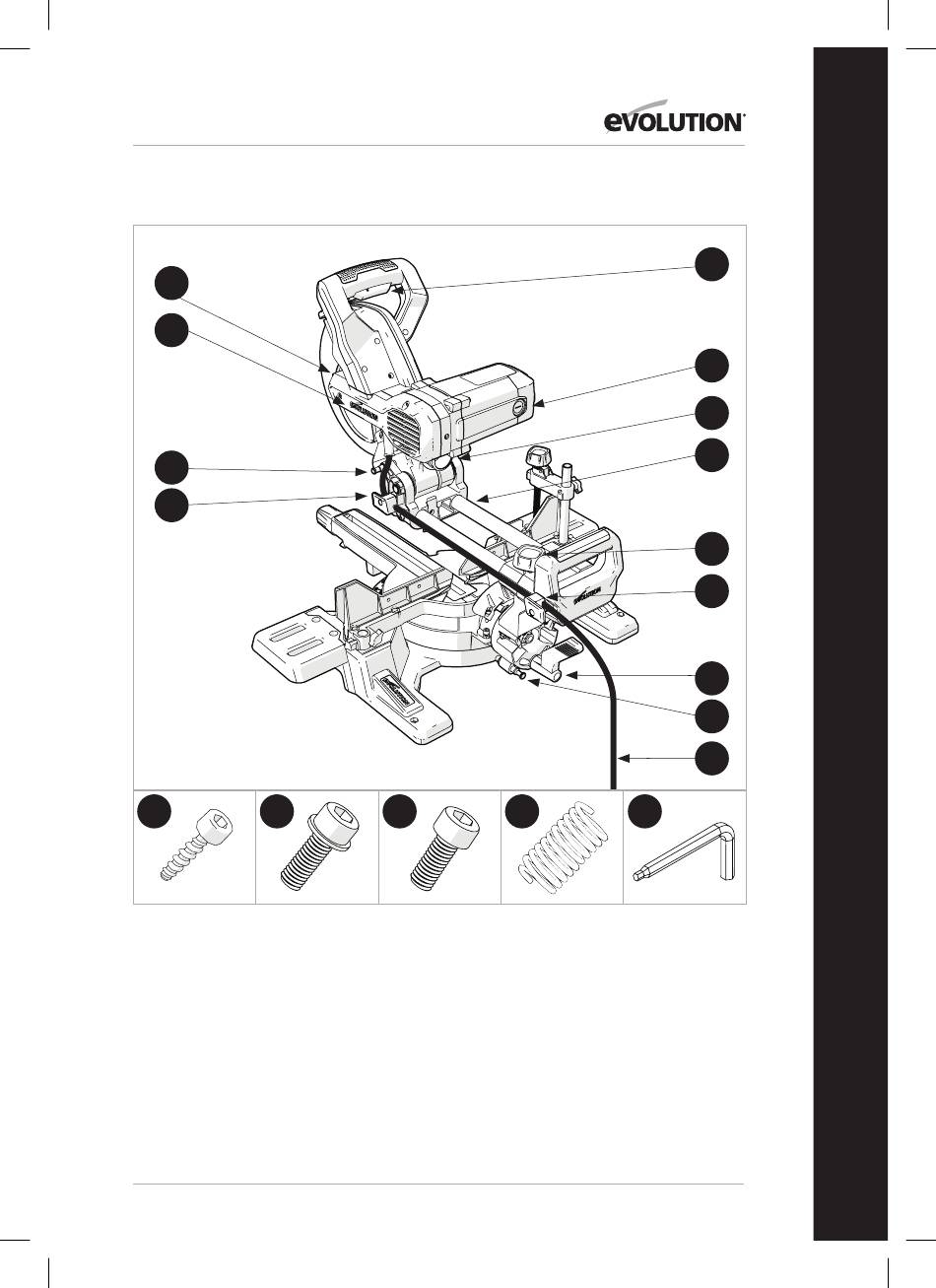

25. ADAPTOR FANTĂ PRAF*
26. CLEMĂ DE PRINDERE STANDARD
27. SAC DE PRAF*
28. CAPAC ARBORE
◊
29. COMUTATOR PORNIT/OPRIT
30. SUPORT PERIE DE CARBON
31. FANTĂ EXTRACȚIE PRAF
32. CĂRUCIOR POSTERIOR
33. ȘURUB DE BLOCARE A CADRULUI
34. CLEMĂ POSTERIOARĂ DE GHIDARE A CABLULUI
35. MÂNER DE BLOCARE A ÎNCLINĂRII
36. ȘTIFT DE ÎNCLINARE 33,9° STÂNGA
37. CABLU DE ALIMENTARE
44 45
38. BUTON BLOCARE ARBORE
39. CAPAC CUREA DE TRANSMISIE
40. ȘTIFT DE BLOCARE A CAPULUI DE TĂIERE
41. CLEMĂ FRONTALĂ DE GHIDARE A CABLULUI
42. X 1 ȘURUB CU CAP AUTOFILETANT M5 X 20 mm
43. X 4 ȘURUB CU CAP SEMIÎNGROPAT M6 x 16 mm
44. X 2 ȘURUBURI CU CAP SEMIÎNGROPAT PENTRU
FIXAREA CAPULUI M6 x 12 mm
45. ARC ANTIVIBRARE (MONTAT PE ELEMENTUL „33" -
ȘURUBUL DE BLOCARE A CADRULUI)
46. CHEIE HEXAGONALĂ CU DOUĂ CAPETE 6 mm și 4 mm
323
În imagine: R255SMS-DB+
29
30
31
32
33
34
35
36
37
46
RO
