(7.1) MONTAGE EN VOORBEREIDING

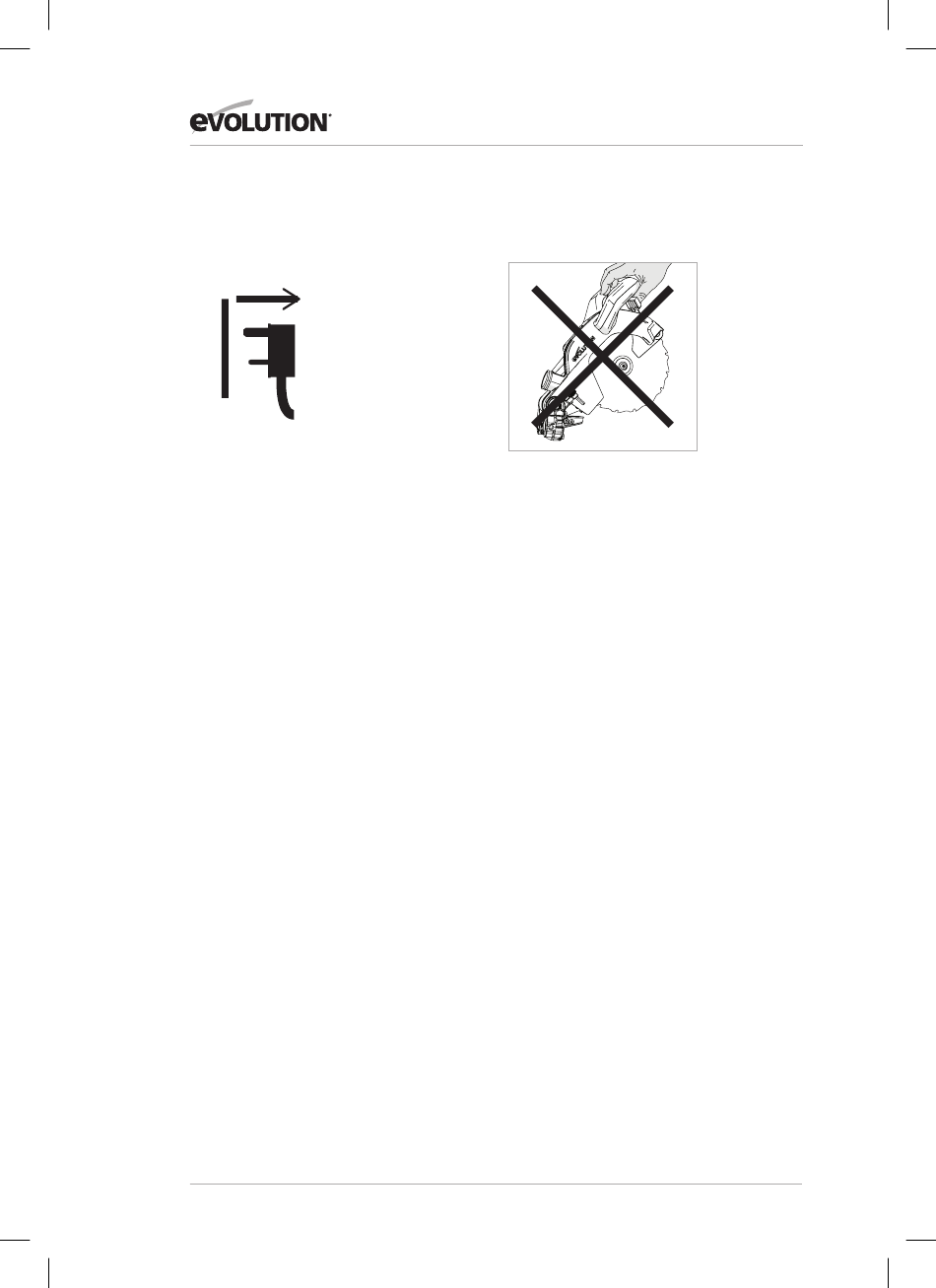

WAARSCHUWING: Ontkoppel altijd de
voeding naar de zaagmachine voordat u
eventuele aanpassingen aanbrengt.
Er is een kleine montage vereist om deze machine
in gebruik te nemen.
Door deze machine te monteren, verkrijgt de
eigenaar/bediener waardevolle inzichten in de
vele geavanceerde functies. Dit zal de bediener
in staat stellen de machine ten volle te benutten
zodra deze in gebruik wordt genomen.
Opmerking: Bestudeer de schema's van de
gemonteerde machine. Deze geven een handig
overzicht en inzicht dat u zal helpen bij het
monteren.
GEREEDSCHAP NODIG
VOOR DE MONTAGE EN AFSTELLEN
• 4 mm en 6 mm inbussleutel - Wordt
meegeleverd en bevindt zich op een speciale
opbergplek op de machine. (Afb. 1)
• 3 mm inbussleutel
• 5 mm inbussleutel
• Platte schroevendraaier - Niet meegeleverd.
• #2 kruiskopschroevendraaier - Niet
meegeleverd.
• kruiskopschroevendraaier - Niet meegeleverd.
• 10 mm moersleutel - Niet meegeleverd.
Opmerking: Het montageproces is eenmalig.
Nadat de montage met succes is voltooid, mag
er geen poging meer worden gedaan om de
machine te demonteren.
Het blad en enkele andere kleinere onderdelen
moeten ook door de eigenaar/bediener worden
gemonteerd.
Opmerking: Een veiligheidscontrole moet
worden uitgevoerd nadat de montage is voltooid
en voordat de machine wordt gebruikt - zie
pagina 36.
www.evolutionpowertools.com
WAARSCHUWING: Steek nooit de stekker van de
zaagkop in het stopcontact om te proberen deze
als een handcirkelzaag te gebruiken.
KEN DE ONDERDELEN
Er zijn vier (4) hoofdonderdelen die moeten
worden gemonteerd (inclusief het zaagblad) en
twee (2) andere kleinere onderdelen die moeten
worden aangesloten. Bovendien moet het zaagblad
(meegeleverd) worden gemonteerd.
• De draaiende sokkel en afschuiningsnek (Afb. 2)
• De schuifrails (Afb. 3)
• De zaagkop (in vergrendelde positie zoals hij uit de
verpakking gekomen is) (Afb. 4)
• Het zaagblad (Afb. 5)
Opmerking: Het zaagblad dient het laatste
onderdeel te zijn dat wordt gemonteerd. Het mag
pas worden gemonteerd nadat de montage is
voltooid en de machine is onderworpen aan de
veiligheidscontroles van de montage - zie pagina 36.
DE VERGRENDELINGSKNOP VOOR DE
VERSTEKZAAG (Afb. 6)
De schroefdraadaansluiting van de vergrendelknop
voor verstek schuift door een gat in de voorkant
van de vergrendelingshendel voor verstek (Afb.
7) en wordt vervolgens vastgeschroefd in een van
schroefdraad voorzien nokje aan de onderkant van
de machine.
Voordat de machine gemonteerd kan worden, moet
de draaibasis op 0˚ gedraaid worden.
• Maak de verstekvergrendelknop los
(Afb. 8) door de vergrendelknop
tegen de klok in te draaien.
• Trek de vergrendelhendel van de vooringestelde
stop omhoog. (Afb. 9)
• Draai de draaitafel naar de 0°.
• Vergrendel de vergrendelknop voor verstek
