Evolution R255 SMS-DB Originalbetriebsanleitung Seite 294

(7,1) MONTERING OCH FÖRBEREDELSE

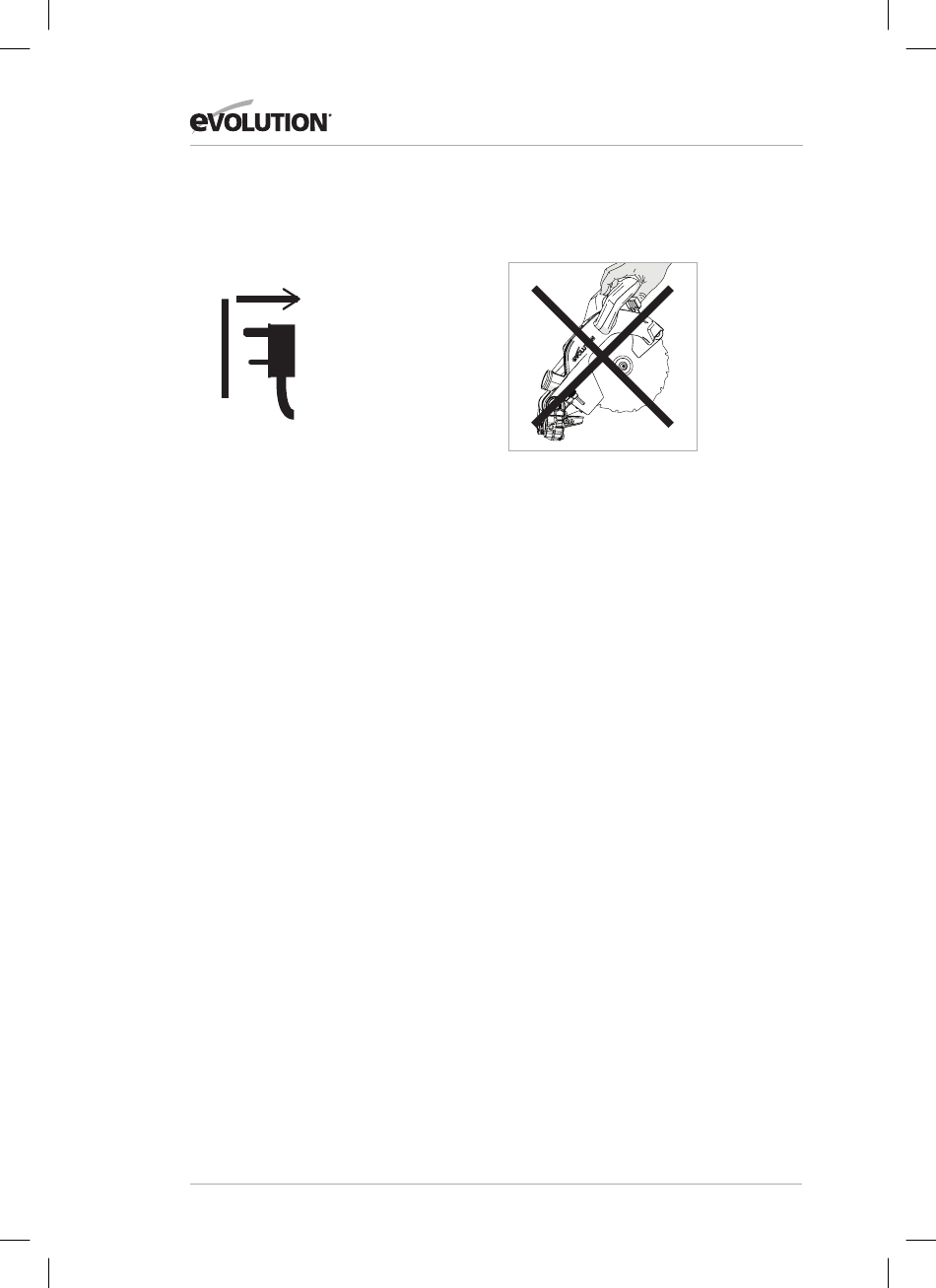

VARNING: Koppla alltid bort sågen från
elkällan innan justeringar görs.
En del mindre montering krävs för att använda
den här maskinen.
Genom att montera den här maskinen kommer
ägaren/operatören få värdefull insikt om dess
många avancerade funktioner. Detta bör göra det
möjligt för operatören att upptäcka maskinens
fulla potential så fort den är i användning.
Anmärkning: Studera diagrammen som visar
den monterade maskinen. Du kommer att få
värdefulla insikter som kommer att hjälpa dig med
monteringsprocessen.
VERKTYG SOM BEHÖVS
FÖR MONTERING OCH JUSTERINGAR
• 4 mm och 6 mm Insexnyckel – ingår och är
beläget i en dedikerad förvaringsposition på
maskinen. (Fig. 1)
• 3 mm insexnyckel
• 5 mm insexnyckel
• Platt skruvmejsel – ingår inte.
• Phillips nr.2-skruvmejsel – ingår inte.
• Stjärnskruvmejsel – ingår inte.
• 10 mm skiftnyckel – ingår inte.
Anmärkning: Monteringsprocessen utförs bara
en gång.
När montering har avslutats ska inga försök att ta
isär maskinen göras.
Bladet och en del andra mindre delar måste också
monteras av ägaren/operatören.
Anmärkning: En säkerhetskontroll måste utföras
när monteringen är slutförd och innan maskinen
används – se sida 36.
www.evolutionpowertools.com
VARNING: Anslut under inga omständigheters
såghuvudet till elförsörjningen i ett försök att
använda det som en handhållen cirkelsåg.
FÅ KUNSKAP OM DELARNA
Det finns fyra (4) huvuddelar som ska monteras
(inklusive bladet), och två (2) andra mindre delar som
ska anslutas. Dessutom ska bladet (ingår) monteras.
• Rotationsbasen och avfasningshalsen (Fig. 2)
• Glidslädarna (Fig. 3)
• Såghuvudet (i låst nedåtposition som den är i när
den packas upp ur förpackningen) (Fig. 4)
• Bladet (Fig. 5)
Anmärkning: Bladet är det sista som ska monteras.
Det ska först sättas fast när monteringsprocessen
är slutförd och maskinen har varit föremål för
säkerhetskontroller relaterade till monteringen – se
sida 36.
GERINGSLÅSKNAPPEN (Fig. 6)
Den gängade tappen för geringslåsknappen glider
igenom ett hål på geringlåshandtagets framsida
(Fig. 7) och skruvas därefter in i en invändigt gängad
bussning placerad i maskinbasen.
Innan maskinen kan monteras måste roteringsbasen
roteras till 0˚.
• Lossa geringshandtagets låsknapp(Fig. 8)genom
att vrida låsknappen moturs.
• Dra upp den stationära låsspaken. (Fig. 9)
• Vrid roteringsbordet till 0˚.
• Lås geringslåsknappen.
